0151661135

产品分类: 扁平带状线缆
厂牌: MOLEX

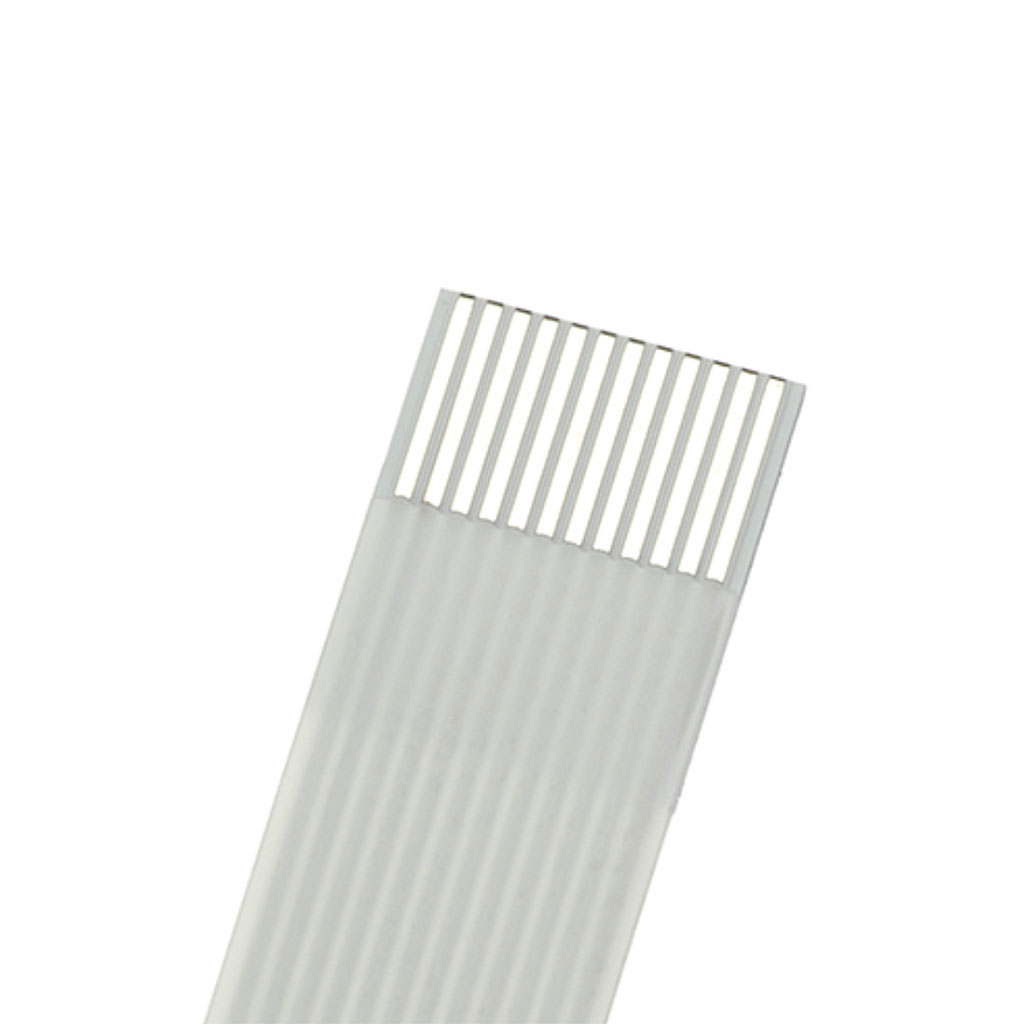

产品描述: Cable Assembly FFC Jumper Cable 0.50mm Pitch 229mm Length
供应商型号:
供应商:
标准整包数: 0
MOLEX 扁平带状线缆 0151661135

0151661135概述

    0.50mm Center Flat Flex Cable (FFC) 技术手册

    产品简介


    0.50mm Center Flat Flex Cable (FFC) 是一种高灵活性、耐高温(可达105°C)且采用锡铅镀层的扁平柔性电缆。这些电缆广泛应用于各种电子设备中,如消费电子产品、工业控制系统、医疗设备等,特别是在需要灵活布线和高可靠性连接的应用场合。

    技术参数


    | 参数 | 规格 |

    | 中心线间距 | 0.50mm |
    | 工作温度范围 | -25°C 至 +105°C |
    | 绝缘材料 | 聚酯膜 |
    | 导体材料 | 铜 |
    | 导体厚度 | 0.035mm |
    | 外部保护层 | 0.043mm聚酯膜 + 粘合剂 |
    | 电缆长度(英寸) | 1.18, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12 |
    | 电路数 | 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 44, 46, 48, 50 |
    | 接触面积 | 4.00±0.80mm² |
    | 铜箔厚度 | 0.035mm |

    产品特点和优势


    - 高灵活性:中心线间距仅为0.50mm,允许电缆在弯曲时保持高灵活性,适用于紧凑的空间设计。
    - 耐高温:能够在高达105°C的环境下稳定工作,适合各种恶劣的工作环境。
    - 耐久性:采用高品质材料制成,保证了长期使用的可靠性和稳定性。
    - 定制化服务:可以根据客户需求提供不同长度、电路数量以及特殊要求的定制服务。

    应用案例和使用建议


    - 消费电子产品:在手机、平板电脑等便携式设备中,这种电缆可以用于内部板对板连接,确保灵活的内部布线。
    - 医疗设备:医疗设备中经常需要高度可靠的连接,此电缆可以用于生命支持系统、医疗监测设备等关键部件之间的连接。
    - 工业控制:在工业自动化控制系统中,此电缆能够适应复杂的布局和频繁的弯曲操作,提供稳定的数据传输和电源供应。
    使用建议:
    - 在选择电缆长度时,建议根据实际应用需求进行精确测量,以避免电缆过长或过短导致的布局困难。
    - 安装时应确保电缆不受过度拉伸或挤压,以延长其使用寿命。
    - 定期检查连接部位是否有磨损或损坏迹象,及时更换有问题的电缆。

    兼容性和支持


    - 兼容性:0.50mm Center Flat Flex Cable (FFC) 可以与多种接口标准兼容,具体兼容性请参照手册中的详细说明。
    - 支持和服务:制造商提供全面的技术支持,包括产品选型、安装指导和技术咨询。此外,还提供一年质保服务,确保客户在购买和使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆弯曲后断裂 | 选择更灵活的电缆型号;避免在极端弯曲情况下使用 |
    | 连接器无法正常插拔 | 检查连接器是否有污垢或损坏;重新清洁或更换连接器 |
    | 数据传输不稳定 | 检查电缆连接是否稳固;确保正确安装接地线 |

    总结和推荐


    综上所述,0.50mm Center Flat Flex Cable (FFC) 是一款具有高灵活性、耐高温、可靠性的扁平柔性电缆。它在多种应用场景中表现出色,尤其是在消费电子产品、医疗设备和工业控制领域。通过定制化服务和优质的售后服务,这款产品能够满足客户的多样化需求。因此,我强烈推荐这款产品给需要高可靠性和高灵活性电缆解决方案的应用场景。

0151661135参数

参数
长*宽*高 228.6mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0151661135厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0151661135数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0151661135 0151661135数据手册

0151661135封装设计

查看详情并下载
Symbol
Footprint
3D Model
