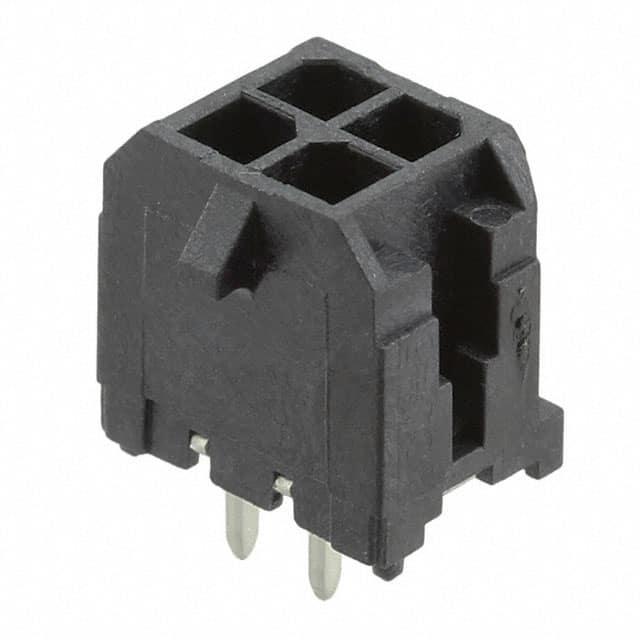

0430450428

厂牌: MOLEX
产品描述: Molex 3.0mm间距4p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 通孔安装
供应商型号: 0430450428
供应商: 国内现货
标准整包数: 1

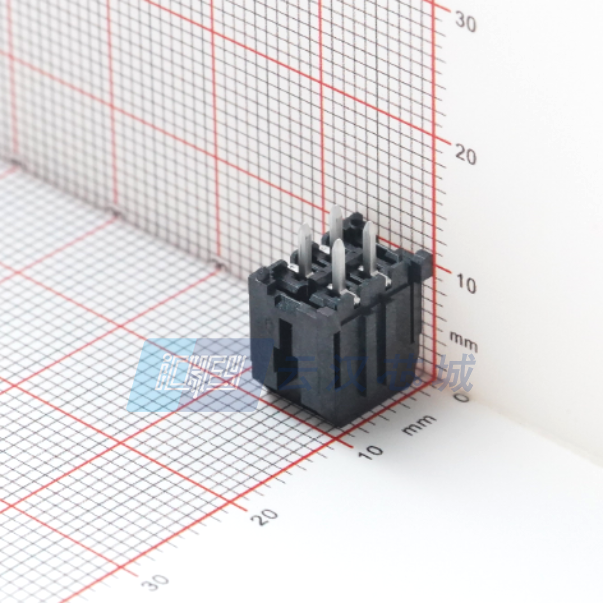

MOLEX 矩形连接器 - 针座 - 插座/母插口 0430450428

0430450428概述

    MICRO-FIT Dual Row Connectors: Comprehensive Technical Guide

    1. 产品简介


    Micro-Fit 双排连接器是用于线到板及线到线连接的一种紧凑型互连系统。它们适用于多种电子设备,尤其在需要高密度布线的场合,如工业控制、通信设备、汽车电子以及家用电器等。

    2. 技术参数


    以下是该产品的技术规格、性能参数、电气特性以及工作环境:
    - 额定电压:AC RMS 或 DC,范围从 250V 到 600V(根据系列不同而异)。
    - 额定电流(单路):范围从 5A 到 8A(根据系列不同而异)。
    - 温度范围:工作温度为 -40°C 至 +105°C。
    - 电线尺寸:支持 18 至 30 AWG 的绞合铜线。
    - 最大绝缘电阻:1000 兆欧(最小)。
    - 插拔力:最大插合力 8.0 N(每电路),最小拔出力 2.4 N(每电路)。
    - 接触电阻:初始接触电阻最大为 10 毫欧,最大温升为 30°C。

    3. 产品特点和优势


    Micro-Fit 双排连接器的主要特点如下:
    - 可靠性和安全性:经过 UL、CSA 和 IEC 61984 认证,适用于各种严苛的工作环境。
    - 耐用性强:通过多项机械和环境测试,包括振动、冲击和热老化试验,确保长期稳定性能。
    - 多样化应用:适用于多种类型的电线,且具有较高的电流容量,可满足不同应用需求。
    - 易于安装:设计有插销锁定机构,便于安装和拆卸。

    4. 应用案例和使用建议


    该连接器系统广泛应用于汽车、工业自动化、通信设备和消费电子等领域。例如,在汽车电子中,这些连接器可用于电池管理系统和发动机控制模块之间的连接。为了确保最佳效果,建议在安装时避免过度弯曲电线,保持适当的弯曲半径,同时确保电线绑扎位置不会影响连接器的正常操作。

    5. 兼容性和支持


    该连接器系统与其他标准的 Micro-Fit 连接器组件兼容,可方便地与其他设备集成。Molex 公司提供了详细的技术支持和售后保障服务,包括技术文档、应用指南和培训资源。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:插拔过程中遇到困难。
    - 解决办法:检查电线尺寸是否符合规格要求,确认插针插入正确,并确保插头和插座对齐。
    - 问题:接触电阻过高。
    - 解决办法:重新压接电线,确保压接工具和压接工艺符合标准。
    - 问题:安装后出现接触不良。
    - 解决办法:检查插座和插头是否清洁无损,如有必要,使用专用的清洁剂进行清洁。

    7. 总结和推荐


    总体来说,Micro-Fit 双排连接器以其出色的性能和可靠性,成为了许多高要求应用场景的理想选择。其多样化的规格和强大的支持体系使其在市场上具有很高的竞争力。因此,强烈推荐在高密度布线和严苛环境下的电子设备中使用该连接器系统。

0430450428参数

参数
防护等级 -
类型 Header,Locking Ramp
触头镀层 - 配接
排数 2
针脚数 4pin
额定电流 8A
触头镀层厚度 - 配接 380nm
颜色 黑色
间距-配接 3mm
长*宽*高 10.15mm*7.366mm*8.77mm
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 盒装,托盘

0430450428厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0430450428数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 0430450428 0430450428数据手册

0430450428封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.4518
10+ ¥ 7.5996
100+ ¥ 6.6759
1000+ ¥ 4.8977
2232+ ¥ 4.0213
库存: 2232
起订量: 66 增量: 2232
交货地:
最小起订量为:10
合计: ¥ 75.99
