152670815

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 13Conductors 0.076m 1.2A
供应商型号:
供应商:
标准整包数: 0

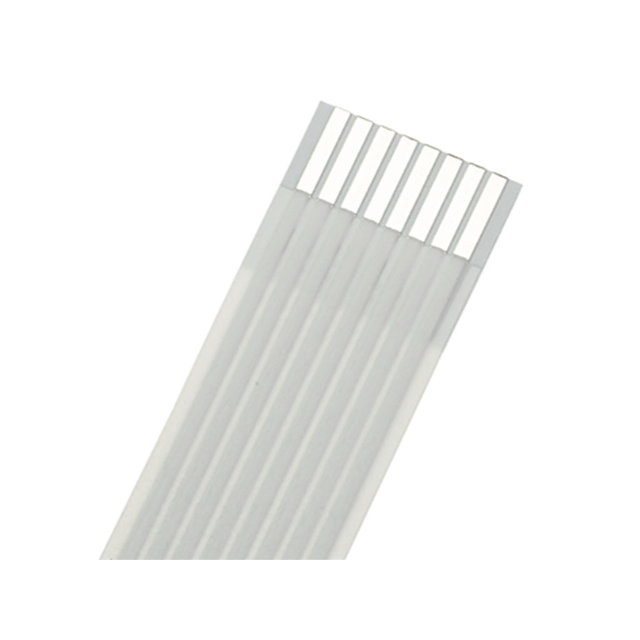

MOLEX 扁平带状线缆 152670815

152670815概述

    Premo-Flex™ FFC Jumper 技术手册综述

    产品简介


    Premo-Flex™ FFC(Flat Flexible Cable)跳线是一款为多种行业提供连接解决方案的电子元件。该系列产品具有高灵活性、耐用性和低成本的特点,广泛应用于各类电路板间的互连。具体而言,Premo-Flex™ 可适用于汽车电子、消费电子产品、计算机、工业设备、医疗设备和家用电器等领域。其主要功能是实现两个PCB(Printed Circuit Board)之间的电气连接,如显示器、键盘等。

    技术参数


    Premo-Flex™ FFC 跳线的技术参数如下:
    - 电缆厚度:0.12mm, 0.22mm, 0.27mm
    - 导线间距(Pitch):0.50mm, 1.00mm, 1.25mm
    - 最高工作温度:+105°C
    - 电压:最大60V
    - 电流:
    - 0.50mm Pitch:最大0.5A
    - 1.00mm Pitch:最大1.2A
    - 1.25mm Pitch:最大1.4A
    - 电阻率:每公里730欧姆
    - 绝缘电阻:每公里最小10兆欧
    - 耐折性:在+180度半径4.00mm下可折叠至少20次
    - UL认证:UL Style No. 20706 (铜线),阻燃等级UL 758 VW-1
    - 环保标准:RoHS合规,无卤素

    产品特点和优势


    Premo-Flex™ FFC 跳线具备以下独特功能和优势:
    - 多样化设计:提供多种电路大小(4到60个电路),并可根据需求定制长度。
    - 接触面积配置:可在柔性电缆跳线上同一侧或相反侧配置接触区域。
    - 高温适应性:可承受高达+105°C的工作温度。
    - 简单装配过程:便于安装,尤其适用于难以到达的应用场景。
    - 额外柔韧性选项:0.12mm电缆厚度,适合复杂的板对板连接。
    - 长寿命:折叠测试可达90万次,相比标准跳跃线延长使用寿命至6000次。

    应用案例和使用建议


    Premo-Flex™ FFC 跳线广泛应用于汽车、消费电子、计算机、工业、医疗和家用电器等领域。例如,在汽车领域,它可以用于连接导航系统、液晶显示器和键盘等组件;在消费电子领域,可用于摄像机、电视等设备。在使用时,建议根据具体的电路需求选择合适的电缆厚度和导线间距。此外,确保在高温环境下使用时,电缆的温度等级符合要求。

    兼容性和支持


    Premo-Flex™ FFC 跳线可以与Molex公司提供的多种FFC连接器相兼容,包括零插入力(ZIF)、非ZIF和低插入力(LIF)连接器。Molex公司还提供了定制服务,以满足特定客户的需求。厂商提供了一系列技术支持和服务,包括原型开发、样品测试和产品咨询等。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题1:连接不稳定。
    - 解决方案:检查电缆与连接器的连接是否正确,并确认是否有足够的压力。
    - 问题2:信号传输不良。
    - 解决方案:检查电缆的电阻率和绝缘电阻是否符合要求,重新连接并确保连接器与电缆的匹配。
    - 问题3:长时间使用后损坏。
    - 解决方案:避免频繁折叠和弯曲,注意散热,并选择耐久性更好的材料。

    总结和推荐


    综上所述,Premo-Flex™ FFC 跳线凭借其灵活的设计、多样化的规格选择和优异的性能,成为各种电子设备连接的理想选择。其高可靠性、长寿命以及与多种连接器的兼容性使其在市场上具有很强的竞争力。因此,强烈推荐使用Premo-Flex™ FFC 跳线来满足您的电子连接需求。更多详细信息可访问Molex官网了解。

152670815参数

参数
长*宽*高 76.2mm(长度)
零件状态 在售
包装方式 散装

152670815厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

152670815数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 152670815 152670815数据手册

152670815封装设计

查看详情并下载
Symbol
Footprint
3D Model
