1300130442

产品分类: 圆形线缆
厂牌: MOLEX
产品描述:
供应商型号: N-1300130442
供应商: 云汉优选
标准整包数: 1

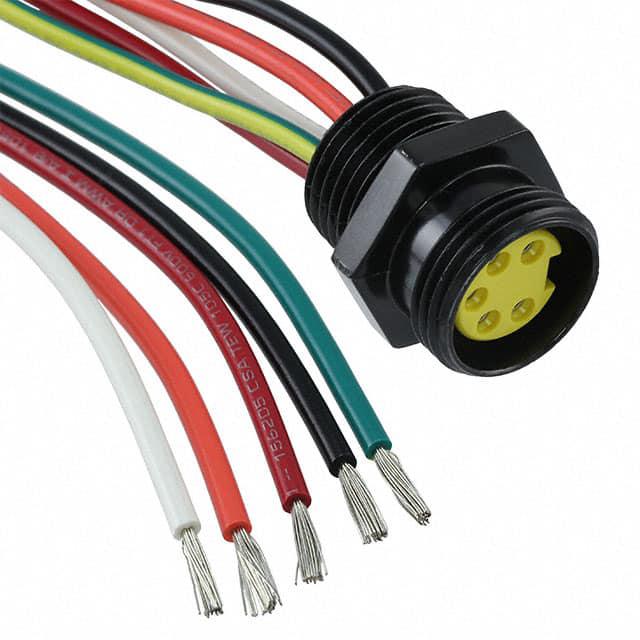

MOLEX 圆形线缆 1300130442

1300130442概述

    Mini-Change® Receptacles 技术手册解析

    1. 产品简介


    Mini-Change® Receptacles 是一种高可靠性的插头插座组件,适用于各种工业和商业环境。它们通常用于电力传输和连接,可提供从两极(2P)到六极(6P)的不同配置选择。这些接插件广泛应用于需要频繁连接和断开的应用场景,例如机械设备、自动化系统和电源管理装置。

    2. 技术参数


    - 电气特性:
    - 额定电压:600V AC/DC
    - 电流容量:
    - 2P: 13A
    - 3P: 13A
    - 4P: 10A
    - 5P: 8A
    - 6P: 8A
    - 导线规格:#16 AWG PVC 绝缘电线
    - 线缆长度:3英尺 (F030) 或 6英尺 (F060)

    - 机械特性:
    - 壳体材料:锌合金压铸,表面环氧涂层;可选不锈钢壳体或非金属灰色尼龙6/6壳体
    - 插入式导体材料:PVC,符合UL标准94-V0,带有26股26号铜绞线绝缘

    - 环境特性:
    - 防护等级:IP68, NEMA 6P
    - 工作温度范围:-4°F 至 221°F (-20°C 至 105°C)
    - 认证:
    - UL 认证:文件编号 E46237
    - CSA 认证:文件编号 LR6837

    3. 产品特点和优势


    - 低电阻接触设计:采用金钯镍镀层的低电阻接触点,确保稳定的电力传输。
    - 多角度安装选项:提供直角、90度及法兰安装,以及公母两种版本。
    - 耐久性高:坚固耐用的锌合金压铸壳体,能够承受恶劣的工作环境。
    - 广泛的电气规格:提供2P至6P的多种组合方式,满足不同应用场景的需求。

    4. 应用案例和使用建议


    Mini-Change® 接插件特别适用于工业环境中的动力传输系统,如机器工具、自动化生产线、重型设备等。它们在这些场合中起到关键作用,保证了系统的可靠性和安全性。
    使用建议:
    - 在高温或潮湿环境中使用时,建议定期检查并维护接插件。
    - 在进行安装和拆卸操作时,请务必断开电源以避免触电风险。
    - 对于高电流应用场合,建议定期检查导线连接情况以确保接触良好。

    5. 兼容性和支持


    Mini-Change® 接插件与各种工业标准规格兼容,方便与其他设备和配件进行集成。制造商提供全面的技术支持和售后保障服务,包括电话咨询(1-800-225-7724)、技术支持以及配件供应。

    6. 常见问题与解决方案


    - 问题: 为何某些型号的接插件不能承受超过特定电流?
    - 解答: 这些接插件的设计旨在保证特定条件下的稳定性和安全性。对于超出额定值的电流,接插件可能会因过热而导致故障或损坏。

    - 问题: 如何确保接插件在极端环境下保持良好的密封性?
    - 解答: Mini-Change® 接插件具备IP68级防护,可通过合适的防水胶带或密封垫圈来增强其密封效果。

    7. 总结和推荐


    综上所述,Mini-Change® Receptacles 作为一款高品质的插头插座组件,凭借其优异的电气性能、耐久性和多功能性,在各类工业应用场景中表现出色。无论是对于需要高频连接的复杂系统,还是对于要求高可靠性的关键任务环境,Mini-Change® Receptacles 都是一个值得信赖的选择。强烈推荐在需要高质量电源连接解决方案的项目中选用此产品。

1300130442参数

参数
长*宽*高 304.8mm(长度)
应用等级 工业级
零件状态 在售

1300130442厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1300130442数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形线缆 MOLEX 1300130442 1300130442数据手册

1300130442封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 22.684 ¥ 192.814
6+ $ 21.6094 ¥ 183.6799
12+ $ 20.961 ¥ 178.1685
库存: 29
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 578.44
