982660226

产品分类: 扁平带状线缆
厂牌: MOLEX

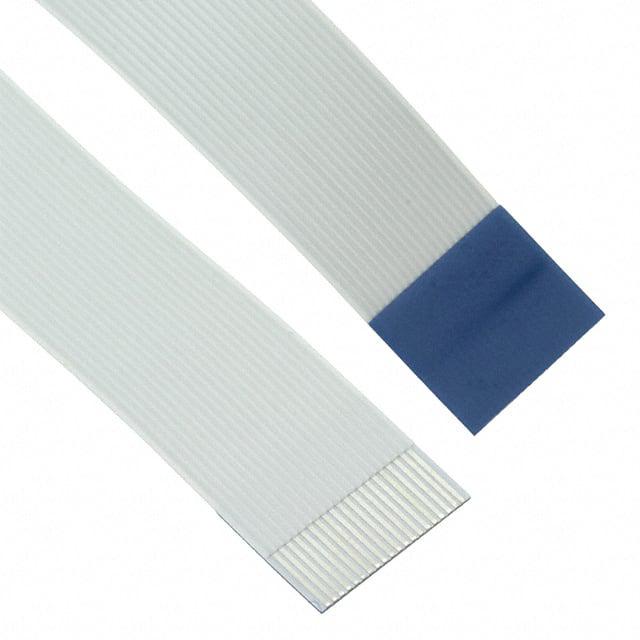

产品描述: Cable Assembly FFC Jumper Cable 20Conductors 60VAC 0.305m
供应商型号:
供应商:
标准整包数: 0
MOLEX 扁平带状线缆 982660226

982660226概述

    Premo-Flex™ FFC Jumper 技术手册概述

    产品简介


    Premo-Flex™ FFC(柔性扁平电缆)跳线是专为各类电子产品设计的高可靠性和低成本解决方案。它适用于各种行业,包括汽车、消费电子、计算机、工业设备、医疗设备、军事装备及家用电器。这些跳线采用高品质材料制造,具备多种厚度和长度规格,能够满足广泛的柔性互连需求。

    技术参数


    以下是Premo-Flex™ FFC跳线的主要技术规格:
    - 电缆厚度: 0.12mm、0.22mm、0.27mm
    - 额定温度范围: -40°C 至 +105°C
    - 火焰阻燃性: UL 758 VW-1
    - 物理性能: 在+136°C下耐热168小时,在+60°C、相对湿度95%下耐湿96小时
    - 电气性能:
    - 最大电压: 60V
    - 额定电流:
    - 0.50mm: 0.5A
    - 1.00mm: 1.2A
    - 1.25mm: 1.4A
    - 导体电阻: ≤730 Ω/km
    - 绝缘电阻: ≥10 MΩ/km
    - 耐压测试: 200V AC, 1分钟无间断放电

    产品特点和优势


    Premo-Flex™ FFC跳线具有以下独特功能和优势:
    - 多样的电路尺寸: 支持从4到60的电路尺寸。
    - 灵活性强: 提供0.12mm厚度的超柔性电缆选项,适合紧凑空间内的板对板连接。
    - 高可靠性: 可承受高达900,000次弯曲循环,使用寿命远超标准跳线。
    - 广泛的应用: 适用于汽车、消费电子、计算机、工业设备、医疗设备、军事装备及家用电器。
    - 易于组装: 符合行业标准的零插入力(ZIF)连接器要求,方便在难以触及的地方进行安装。

    应用案例和使用建议


    应用案例:
    - 汽车电子: 用于车载GPS设备、液晶显示器、键盘等组件之间的互连。
    - 消费电子: 例如机顶盒、摄像机、等离子显示器等。
    - 计算机设备: 笔记本电脑、打印机、扫描仪、键盘、液晶平板显示器等。
    使用建议:
    - 对于需要频繁移动的电子设备,如汽车内部组件或家用电器控制面板,建议选择0.12mm厚度的超柔性电缆,以延长使用寿命。
    - 在高频率使用的场合,建议定期检查跳线的连接部分,确保其接触良好。

    兼容性和支持


    Premo-Flex™ FFC跳线支持多种类型的ZIF和非ZIF连接器,能够与市面上常见的电子元器件和设备兼容。此外,制造商还提供定制服务,可根据客户需求提供特殊长度和配置的跳线。更多详细信息请访问官方网站: [www.molex.com](http://www.molex.com)。

    常见问题与解决方案


    - 问题: 如何清洁Premo-Flex™ FFC跳线?
    - 解答: 使用柔软干净的布轻轻擦拭跳线表面,避免使用腐蚀性溶剂。
    - 问题: 如何判断Premo-Flex™ FFC跳线是否损坏?
    - 解答: 检查跳线是否有明显损伤或断裂,可借助万用表测量其导通性。
    - 问题: 如何选择合适的Premo-Flex™ FFC跳线?
    - 解答: 根据所需的工作电压、电流及应用环境,选择合适规格的跳线。

    总结和推荐


    Premo-Flex™ FFC跳线凭借其高可靠性、宽温范围、多样化的规格选择和便捷的组装方式,在众多应用领域展现出强大的竞争力。对于需要高灵活性和耐用性的项目,强烈推荐使用Premo-Flex™ FFC跳线。

982660226参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 袋装

982660226厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

982660226数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 982660226 982660226数据手册

982660226封装设计

查看详情并下载
Symbol
Footprint
3D Model
