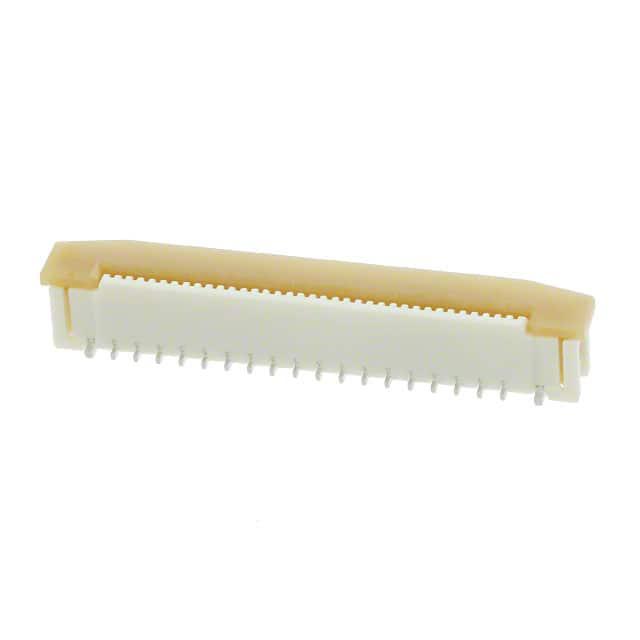

525592253

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 22pin 自然色 3.9mm FFC,FPC 500mA 金 底部 贴片安装 16.7mm(长度)*3mm(高度)
供应商型号: REB-CONN8551
供应商: 海外现货
标准整包数: 1000
MOLEX FFC/FPC连接器 525592253

525592253概述


    产品简介


    这款电子元器件是52559系列的零组件,主要用于扁平柔性电缆(FFC)与印刷电路板(PCB)之间的连接。主要功能在于提供可靠且高效的电连接,适用于需要高密度连接的应用场合,如移动设备、笔记本电脑、工业控制设备等领域。

    技术参数


    - 材质
    - 外壳:PA46,符合UL94V-0标准
    - 活动件:聚苯硫醚(PPS),符合UL94V-0标准
    - 终端:磷青铜(t=0.2),接触部分金镀层≥0.1微米,焊接部分锡镀层≥1.0微米,镍底镀层≥1.0微米
    - 五金件:磷青铜(t=0.4),锡镀层≥1.0微米,镍底镀层≥1.0微米
    - 结构
    - 补强板:聚酰亚胺(Polyimide)
    - 导体部分:铜箔(35微米)
    - 热固性粘合剂
    - 绝缘薄膜:聚酯(PET)
    - 尺寸单位
    - 尺寸单位:毫米(mm)
    - 比例尺:5:1 或 10:1
    - 公差
    - 角度公差:±3.0°
    - 具体尺寸的公差:
    - 四位小数精度:±0.2
    - 三位小数精度:±0.2
    - 二位小数精度:±0.2
    - 一位小数精度:±0.25
    - 整数精度:±0.3
    - 注意事项
    - 梱包状态时,活动件应锁定。
    - 半导体尾部焊接面及五金件焊接面偏差:向上最大0.05mm,向下最大0.15mm。

    产品特点和优势


    - 可靠性:高规格的材质确保了产品在各种恶劣环境下的可靠性和耐用性。
    - 高效连接:采用ZIF(零力插拔)设计,保证了低插入力和高保持力,使得连接过程更加顺畅。
    - 兼容性:该产品适用于多种扁平柔性电缆(FFC),可广泛应用于不同类型的电子设备。

    应用案例和使用建议


    - 应用案例:此产品广泛应用于便携式设备、移动电话、笔记本电脑等小型化电子产品中。
    - 使用建议:安装过程中应确保活动件锁定,避免运输过程中意外开启。使用热固性粘合剂进行加固,以提高整体稳定性。

    兼容性和支持


    - 兼容性:本产品兼容多种扁平柔性电缆(FFC)和印刷电路板(PCB),可根据具体需求选择不同的规格。
    - 支持和维护:制造商提供了详细的使用指南和技术支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:安装过程中如何确保活动件锁定?
    - 解决方案:在捆包时,需特别注意将活动件锁定,避免安装过程中松动。

    - 问题2:如何防止半成品的焊接面偏差?
    - 解决方案:在焊接过程中,严格按照工艺规范操作,确保焊接面偏差不超过允许范围。

    总结和推荐


    综上所述,这款电子元器件以其高可靠性和广泛的适用性,在各类电子设备中表现优异。推荐对性能要求高的应用场景使用该产品,尤其是那些需要高密度连接且空间有限的设备。结合制造商提供的详尽支持和服务,这是一款值得信赖的选择。

525592253参数

参数
外壳颜色 自然色
间距 500μm
板上高度 3.9mm
针脚数 22pin
额定电流 500mA
连接器/触头类型 底部
端接 焊盘
触头镀层
扁平柔性类型 FFC,FPC
长*宽*高 16.7mm(长度)*3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,袋装
