214760-2223

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 端子线, Micro-Fit 3.0系列, 18AWG, 225mm线规, 额定电流8.5a
供应商型号: N-214760-2223
供应商: 云汉优选
标准整包数: 1
MOLEX 扁平带状线缆 214760-2223

214760-2223概述

    Micro-Fit 3.0 预压接导线:技术手册概述

    产品简介

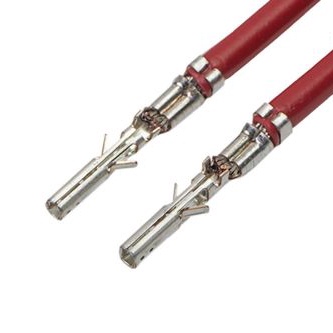

    Micro-Fit 3.0 预压接导线是一种用于连接电源和信号电缆的电子元件。它具有双端雌头设计,采用金(Au)镀层处理,长度为225毫米,线径为18 AWG,颜色为红色。这些预压接导线主要用于电源、电线对板以及电线对电线的应用场合,适用于多种电子产品和工业设备。

    技术参数


    - 产品编号:2147602223
    - 系列编号:214760
    - 产品描述:Micro-Fit 3.0 雌头对雌头预压接导线,金(Au)镀层,225.00mm 长度,18 AWG,红色
    - 额定电流:最大 8.5A
    - 电缆长度:225.00mm
    - 电路数量:1个
    - 接触材料:磷青铜
    - 金镀层最小厚度:0.762 µm
    - 锡镀层最小厚度:2.540 µm
    - 包装类型:袋装
    - 重量:2.657克
    - 适用线缆类型:UL 10002
    - 适用线缆直径:最大 1.85mm
    - 适用线缆线径:18 AWG

    产品特点和优势


    1. 高可靠性:Micro-Fit 3.0 预压接导线采用磷青铜材料,确保长期使用的稳定性。
    2. 高电流承载能力:最大承载电流可达8.5A,适合高功率应用场合。
    3. 抗腐蚀性能:金镀层提供出色的抗腐蚀能力,延长使用寿命。
    4. 灵活设计:18 AWG 线径适配广泛用途,便于布线和安装。

    应用案例和使用建议


    - 电源连接:适用于需要稳定电流传输的电源连接。
    - 电线对板连接:在 PCB 和电线之间提供可靠的电气连接。
    - 电线对电线连接:实现不同线路之间的高效连接。
    使用建议:
    1. 安装前检查:确保所用线缆符合规格要求。
    2. 正确压接:按照制造商提供的指南进行正确的压接操作,以确保良好的电气连接。

    兼容性和支持


    Micro-Fit 3.0 预压接导线可与其他 Molex Micro-Fit 系列连接器和线缆配套使用。制造商提供详细的技术文档和支持服务,包括安装指南和常见问题解答。

    常见问题与解决方案


    1. Q: 连接不稳固
    - A: 检查压接是否符合标准,重新压接。
    2. Q: 接触电阻高
    - A: 确保所有连接部位清洁,无氧化物和污染物。
    3. Q: 电流传输不稳定
    - A: 检查连接点是否松动,确认压接质量。

    总结和推荐


    Micro-Fit 3.0 预压接导线凭借其高可靠性、稳定的电流承载能力和优良的抗腐蚀性能,在多种应用场景中表现出色。对于需要高功率、稳定连接的应用,强烈推荐使用此产品。

214760-2223参数

参数
长*宽*高 225mm(长度)
零件状态 在售
包装方式 袋装

214760-2223厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

214760-2223数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 214760-2223 214760-2223数据手册

214760-2223封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 1.0812 ¥ 9.1902
300+ $ 0.8961 ¥ 7.6169
600+ $ 0.867 ¥ 7.3695
1200+ $ 0.8364 ¥ 7.1094
2500+ $ 0.7548 ¥ 6.4158
5000+ $ 0.714 ¥ 6.069
库存: 303
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1378.53
