982660212

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 20Conductors 60VAC 0.102m
供应商型号:
供应商:
标准整包数: 0

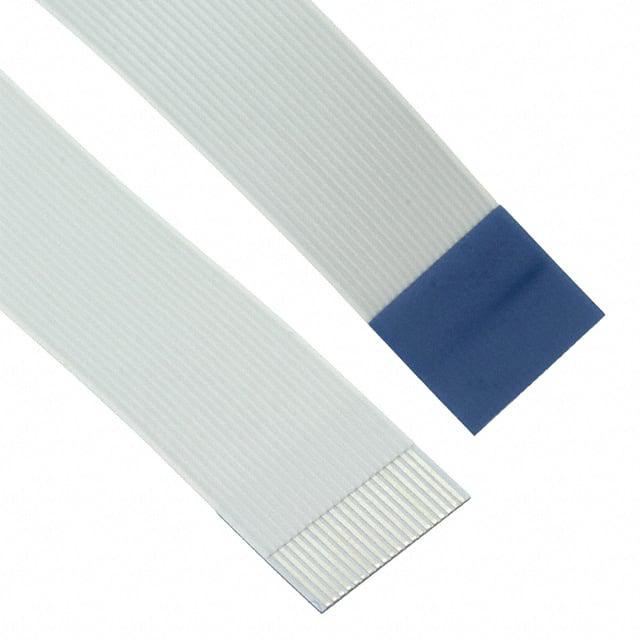

MOLEX 扁平带状线缆 982660212

982660212概述

    Premo-Flex™ FFC Jumper 技术手册

    产品简介


    Premo-Flex™ FFC跳线是一种高度灵活且耐用的PCB连接解决方案,适用于各种行业。它提供不同型号,涵盖多种插针间距(0.50mm, 1.00mm 和 1.25mm)、电缆长度和厚度(0.12mm, 0.22mm, 0.27mm),并具备高温度耐受能力,最高可达+105°C。标准长度和定制需求均可满足,以适应不同的柔性互连要求。

    技术参数


    - 温度范围:-40°C 至 +105°C
    - 燃烧等级:UL 758 VW-1
    - RoHS和无卤素:符合
    - 绝缘电阻:最小值10兆欧/千米
    - 最大电压:60V
    - 最大电流:0.50mm间距时为0.5A;1.00mm间距时为1.2A;1.25mm间距时为1.4A
    - 折叠测试:手动折叠180度,半径为4.00mm,最少20次循环

    产品特点和优势


    - 多电路尺寸和自定义长度:从4到60个电路,可满足广泛的连接需求。
    - 柔性电缆选项:0.12mm厚度的额外柔性电缆,适合复杂的空间安装。
    - 持久耐用:可达900,000次循环,显著延长使用寿命。
    - 易于组装:支持业界标准的零插入力(ZIF)和低插入力(LIF)连接器。
    - 环境保护:符合REACH要求。

    应用案例和使用建议


    - 汽车行业:用于汽车中的音响、GPS设备、液晶显示器、键盘等。
    - 消费电子:适用于机顶盒、摄像机、等离子显示设备。
    - 计算机:适用于笔记本电脑、打印机、扫描仪、键盘、液晶显示器。
    - 工业和医疗设备:广泛应用于各种工业自动化设备和医疗仪器中。
    - 家电控制面板:提供可靠的连接解决方案。
    使用建议:为了确保最佳性能,应选择合适的电缆厚度和插针间距,以满足具体应用的需求。对于空间有限的应用场合,推荐使用0.12mm的超柔电缆。

    兼容性和支持


    Premo-Flex™ FFC跳线支持各类标准ZIF连接器,且Molex能够根据客户要求设计定制的FFC连接器。这使得产品具有良好的兼容性和扩展性。

    常见问题与解决方案


    - 问题1:如何选择合适的电缆厚度?
    - 解答:根据应用环境和所需灵活性来选择。例如,在紧凑空间内使用时,推荐0.12mm的电缆。

    - 问题2:如何确定合适的电路尺寸?
    - 解答:依据应用所需的连接数量来决定。标准型号从4至60个电路不等,可以满足多数应用需求。
    - 问题3:如何延长使用寿命?
    - 解答:正确安装和使用标准电压和电流限制,避免过度弯曲或拉扯电缆。

    总结和推荐


    Premo-Flex™ FFC跳线凭借其出色的灵活性、耐用性和广泛的适用范围,成为众多应用领域的理想选择。特别是其超柔性电缆、长久使用寿命和广泛的兼容性使其在市场上极具竞争力。无论是汽车、消费电子还是工业领域,Premo-Flex™都是一个值得信赖的选择。我们强烈推荐这款产品用于需要可靠PCB连接的应用场合。

982660212参数

参数
长*宽*高 101.6mm(长度)
零件状态 在售
包装方式 袋装

982660212厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

982660212数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 982660212 982660212数据手册

982660212封装设计

查看详情并下载
Symbol
Footprint
3D Model
