首页  >  产品百科  >  527461470

527461470

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 14pin 2mm FFC,FPC 500mA 铋,锡 底部 贴片安装 13.1mm(长度)*4.3mm(高度)
供应商型号: Q-527461470
供应商: 期货订购
标准整包数: 6000

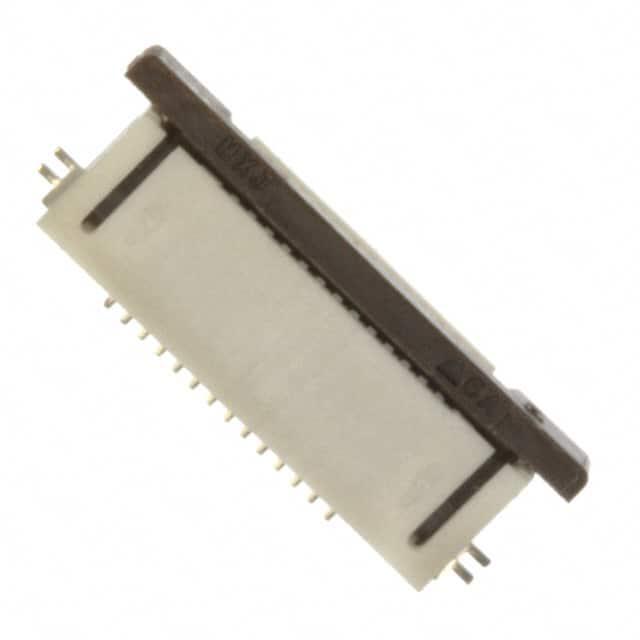

MOLEX FFC/FPC连接器 527461470

527461470概述


    产品简介


    产品类型:0.50mm (.020") Pitch FFC/FPC Connector(0.50毫米(0.020英寸)间距FPC/FFC连接器)
    主要功能:该连接器设计用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC),通过表面贴装技术(SMT)安装,并支持零插入力(ZIF)。它的接触位置位于底部,适合90度角的右角安装,最高可承受20次插拔循环。
    应用领域:广泛应用于消费电子、通信设备、医疗仪器和其他需要高密度连接的领域。

    技术参数


    - 电路数:14
    - 最大耐用次数:20次插拔
    - 耐火等级:UL 94V-0
    - 已配接高度:2.00mm (0.079英寸)
    - 材料:
    - 金属部分:磷青铜
    - 接触镀层:锡铋合金
    - 引脚镀层:锡铋合金
    - 接口角度:90度
    - 温度范围:-20°C至+85°C
    - 电气规格:
    - 最大电流:0.5A
    - 最大电压:50V

    产品特点和优势


    - 零插入力设计:简化了连接器的装配过程,减少了对终端用户的损害。
    - 磷青铜材质:提高了连接器的机械强度和导电性。
    - 高可靠性:20次插拔循环确保了连接器的长寿命。
    - 环境友好:采用无铅材料,符合欧盟RoHS和中国RoHS标准,不含卤素。
    - 安全等级高:耐火等级达到UL 94V-0。

    应用案例和使用建议


    应用案例:
    - 消费电子产品如智能手机和平板电脑,利用此连接器来连接内部主板与屏幕、传感器及其他组件。
    - 医疗设备中的模块化组件,需要高密度和可靠的连接。
    使用建议:
    - 在进行装配时,确保连接器与电路板上的排针正确对齐,以避免损坏连接器的接触点。
    - 安装过程中应使用适当的手持工具,防止过大的力量施加在连接器上。
    - 对于复杂的应用环境,可以考虑增加防尘罩或保护套以提高可靠性。

    兼容性和支持


    - 兼容性:该连接器与市场上常见的FPC/FFC电缆兼容,适用于多种设备。
    - 支持和服务:制造商提供了详尽的产品文档和在线支持。若需要更多关于产品环境合规性的信息,可以通过电子邮件联系产品合规部门。

    常见问题与解决方案


    - 问题:连接器在多次插拔后信号衰减严重。
    - 解决方案:检查是否达到最大插拔次数,并确保所有连接部位清洁,没有氧化或灰尘。
    - 问题:连接器无法正常工作,怀疑是连接松动。
    - 解决方案:重新焊接连接器,并检查是否有任何虚焊或焊接不牢固的情况。

    总结和推荐


    综上所述,这款0.50mm FFC/FPC连接器具备优良的电气特性和可靠性,非常适合在高密度和高要求的应用环境中使用。其出色的机械性能、环保材料以及广泛的适用性使其在市场上具有较强的竞争力。对于需要高性能连接器的设计师和工程师来说,这是一个值得考虑的选择。因此,强烈推荐使用此产品。

527461470参数

参数
触头镀层 铋,锡
外壳颜色 -
板上高度 2mm
端接 焊盘
扁平柔性类型 FFC,FPC
针脚数 14pin
间距 500μm
连接器/触头类型 底部
额定电流 500mA
长*宽*高 13.1mm(长度)*4.3mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

527461470厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

527461470数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 527461470 527461470数据手册

527461470封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 2.7857
库存: 600000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 16714.2
