638131700

产品分类: 其他工具
厂牌: MOLEX
产品描述: 莫仕 退针器 63813系列, 用于压接触点, 退针器
供应商型号: 2134393
供应商: 海外现货
标准整包数: 1
MOLEX 其他工具 638131700

638131700概述


    产品简介

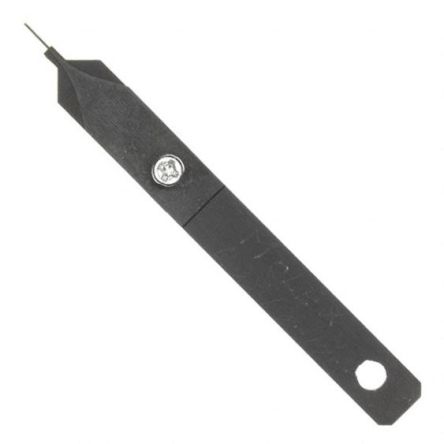

    Extractor Tool for 1.00mm (.039") Pitch Housing and Terminals
    本产品是一种专门用于拆卸Pico-Clasp™终端和相应连接器外壳的工具。这些终端通常应用于高密度的板对线连接场景中,适用于1.00毫米(0.039英寸)间距的连接器。产品适用于28至32 AWG的电线范围,适用于多种终端和连接器系列。

    技术参数


    - 适用终端型号: Pico-Clasp™系列终端(如501193, 501334等)
    - 适用连接器型号: Pico-Clasp™系列连接器(如501189, 501330等)
    - 电线规格: 28-32 AWG
    - 操作间距: 1.00mm (.039")
    - 安装方向: 请参考图1和图2

    产品特点和优势


    1. 精确操作: 专为特定间距设计,确保拆卸过程精准无误。
    2. 易于操作: 操作简单,只需遵循步骤即可完成拆卸任务。
    3. 坚固耐用: 采用高强度材料制成,可多次重复使用。
    4. 适用广泛: 可适用于多种Pico-Clasp™终端和连接器系列,具有良好的通用性。
    5. 安全性高: 按照规范操作可以避免对终端和连接器造成损坏。

    应用案例和使用建议


    应用案例: 在电子设备制造过程中,特别是在需要频繁更换连接器或进行调试的场合。例如,用于测试设备的连接性或更换故障部件。
    使用建议:
    1. 在插入Extractor Tool前,请确保终端和电线已经按照箭头方向推进到指定位置。
    2. 操作时请严格按照指示插入Extractor Tool,并避免过度用力、斜插或扭转,以免损坏工具或连接器。
    3. 拆卸完成后,请妥善保管Extractor Tool以备下次使用。

    兼容性和支持


    兼容性: 该Extractor Tool专门与Pico-Clasp™系列终端和连接器兼容,其他类型的连接器可能不适用。
    支持: Molex不提供维修零件服务,建议在遇到问题时联系Molex官方支持团队。更多相关信息请访问官方网站 http://www.molex.com

    常见问题与解决方案


    1. 问题: 工具插入困难
    - 解决方案: 确保工具和连接器正确对齐,并且没有灰尘或异物堵塞。
    2. 问题: 连接器损坏
    - 解决方案: 在操作过程中遵循正确的步骤,避免过度用力或不当操作。
    3. 问题: 终端无法顺利拔出
    - 解决方案: 检查终端是否已完全推进,并确认工具已经接触到连接器外壳底部。

    总结和推荐


    总体而言,Extractor Tool for 1.00mm (.039") Pitch Housing and Terminals是一款非常实用且高效的工具,特别适合于需要频繁更换或调试电子连接器的应用场景。其简便的操作方法和广泛适用性使其在市场上具有较高的竞争力。对于从事电子设备制造和维护的专业人士来说,这是一款值得投资的工具。建议购买后仔细阅读操作手册,并遵循指导步骤使用,以确保最佳效果。

638131700参数

参数
零件状态 在售
包装方式 散装,袋装
