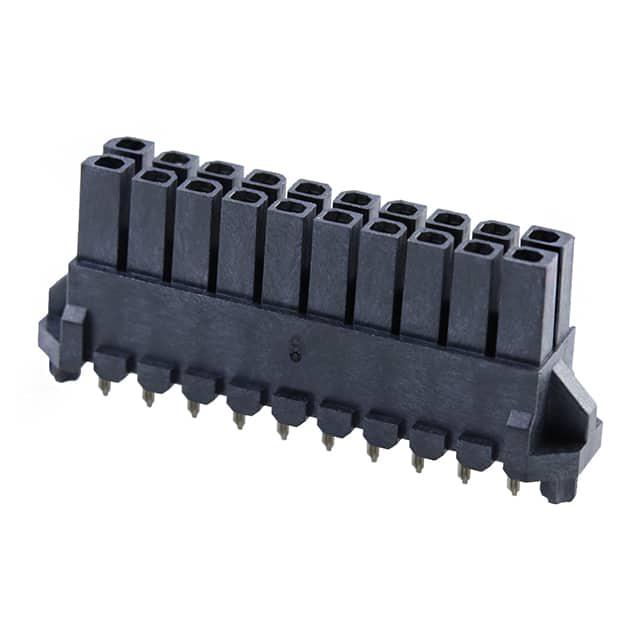

447692002

厂牌: MOLEX
产品描述: Push-Pull,Receptacle 3mm 2 20pin 5A 380nm 金 黑色 通孔安装
供应商型号: Q-447692002
供应商: 期货订购
标准整包数: 1620
MOLEX 矩形连接器 - 针座 - 插座/母插口 447692002

447692002概述

    # Micro-Fit (3.0) BMI Vertical Receptacle Header Assembly

    1. 产品简介


    Micro-Fit (3.0) BMI Vertical Receptacle Header Assemblies 是一种用于垂直连接的高密度插头连接器。该产品主要用于需要高效空间利用的应用领域,如消费电子、工业自动化、通信设备和医疗设备等。它支持4至24电路,并具有出色的电气特性和可靠性,能够满足各种复杂应用场景的需求。

    2. 技术参数


    技术规格
    - 电路数量:4 至 24
    - 材料:
    - 插座外壳:液晶聚合物,玻璃填充,UL 94V-0,黑色
    - 接触端子:磷青铜合金
    - 公差:
    - 尺寸单位:毫米/英寸
    - 尺寸公差:4位小数精度
    - 角度公差:±0.5°
    - 表面处理:
    - A选项:最低0.00254毫米的锡镀层,覆盖在最低0.00127毫米镍镀层上
    - B选项:接触区0.00038毫米金选择性镀层,PC尾部区域0.00254毫米锡选择性镀层,两者都覆盖在0.00127毫米镍镀层上
    - C选项:接触区0.00076毫米金选择性镀层,PC尾部区域0.00254毫米锡选择性镀层,两者都覆盖在0.00127毫米镍镀层上
    性能参数
    - 尺寸(长×宽×高):3.00 mm × 1.181 mm × 16.86 mm
    - 接合公差:最高0.05 mm
    - 推荐PCB厚度:1.57 mm
    - 包装规格:遵循PK-44769-001
    工作环境
    - 操作温度范围:-40°C 至 +85°C

    3. 产品特点和优势


    - 高密度设计:支持多达24个电路,适合对空间要求较高的应用场景。
    - 优异的电气性能:具备出色的电流传输能力和低接触电阻。
    - 可靠的机械性能:采用磷青铜合金材料,确保长期使用的稳定性和耐久性。
    - 多样的表面处理选项:提供不同的镀层选项以适应不同环境下的需求。
    - 标准化认证:符合COSMETIC SPECIFICATION PS-45499-002中Class ‘B’的要求。

    4. 应用案例和使用建议


    应用案例
    Micro-Fit (3.0) BMI Vertical Receptacle Header Assemblies 常用于工业自动化控制系统中,尤其是在需要高密度互连的应用场合,如电机控制、传感器接口等。此外,在通讯设备中也广泛应用,以实现高速数据传输。
    使用建议
    - 正确安装:确保按照制造商提供的安装指南进行组装,以避免损坏接触端子。
    - 维护检查:定期检查连接器的物理状态和电气性能,确保长期稳定的运行。
    - 环境条件:在极端环境下使用时,选择适当的表面处理选项以提高抗腐蚀能力。

    5. 兼容性和支持


    - 兼容性:该产品可以与Molex Micro-Fit BMI Header Series 45280、44432和44428,以及Molex Micro-Fit BMI Plug Series 44300相匹配。
    - 支持服务:Molex推荐使用Micro-Fit测试插头(Series 44242)来进行连续性测试,不建议在负载下使用标准连接组件。

    6. 常见问题与解决方案


    - Q: 如何正确进行连续性测试?
    - A: 使用Micro-Fit测试插头(Series 44242)进行测试。确保测试插头仅用于测试目的,不可用于带负载的操作。

    - Q: 如何判断是否需要更换插头?
    - A: 定期检查插头是否有明显的磨损或腐蚀现象。如有必要,及时更换插头以确保系统的正常运行。

    7. 总结和推荐


    Micro-Fit (3.0) BMI Vertical Receptacle Header Assemblies 是一款非常优秀的高密度连接器产品,适用于多种应用场景。其优异的电气性能、可靠性和兼容性使其在市场上具备显著的竞争优势。我们强烈推荐在需要高密度连接的电子设备中使用这款产品。

447692002参数

参数
防护等级 -
针脚数 20pin
间距-配接 3mm
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 380nm
额定电流 5A
排数 2
触头镀层 - 配接
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 托盘
