1300061006

产品分类: 圆形线缆
厂牌: MOLEX
产品描述:
供应商型号: EL-1300061006
供应商: 海外现货
标准整包数: 1

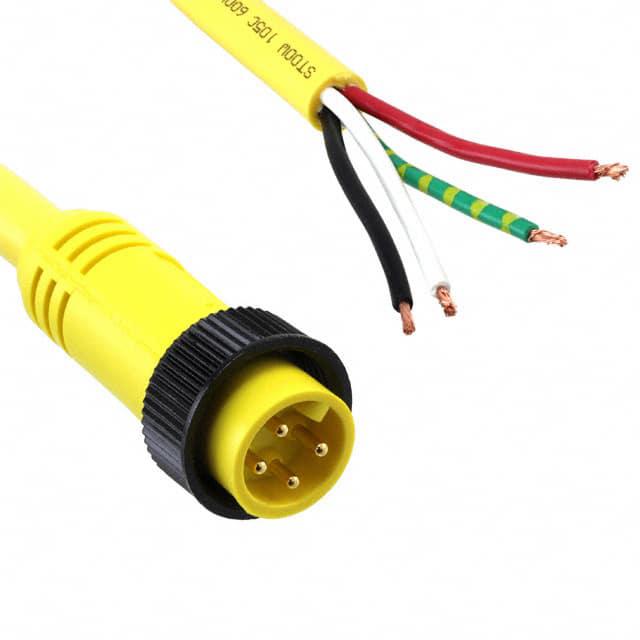

MOLEX 圆形线缆 1300061006

1300061006概述

    # Brad® Mini-Change® A-Size Single-Ended Cordsets 技术手册解析

    产品简介


    Brad® Mini-Change® A-Size Single-Ended Cordsets 是一种专为工业和自动化领域设计的高可靠性的电缆组件。这种单端电缆组件采用先进的制造工艺,提供稳定的电力传输和信号传输功能。它们适用于需要高防护等级和严苛环境下工作的各种应用场合。

    技术参数


    以下是 Brad® Mini-Change® A-Size Single-Ended Cordsets 的关键技术规格和性能参数:
    - 电压: 600V AC/DC
    - 额定电流: 最大13.0A(根据接头配置不同)
    - 电缆类型: UL Type ST00W
    - 线规: 16 AWG
    - 接头材质: 黄铜,镀镍,表面镀金
    - 保护等级: IP67
    - 工作温度范围: -20°C 至 +105°C
    - 认证: UL 文件编号 E152210, CSA 文件编号 LR6837

    产品特点和优势


    Brad® Mini-Change® A-Size Single-Ended Cordsets 具备以下独特功能和优势:
    - 低电阻接触设计: 采用镀镍后表面镀金的设计,确保了较低的接触电阻。
    - 防腐蚀性能: 耦合螺母采用黑色环氧涂层锌材料,有效防止腐蚀和焊渣侵蚀。
    - 环境适应性: 电缆采用UL认证的耐油、耐水和耐磨材料,能在多种恶劣环境中稳定工作。

    应用案例和使用建议


    这种电缆组件广泛应用于工业控制、机器人技术、工厂自动化和数据通信等领域。在实际应用中,用户需要注意以下几点:
    - 防水防尘: 在灰尘或水汽较多的环境中使用时,应确保连接部位完全密封,以达到IP67标准的防护等级。
    - 温度范围: 确保使用环境温度在-20°C至+105°C范围内,以充分发挥产品性能。
    - 连接可靠性: 在进行多次插拔操作时,应确保耦合螺母拧紧到位,以保持良好的电气连接。

    兼容性和支持


    Brad® Mini-Change® A-Size Single-Ended Cordsets 可与Brad® Mini-Change® 连接器系统中的其他组件兼容。Molex 提供全面的技术支持和售后服务,用户可以通过访问 Molex 官方网站获得详细的安装和维护指南。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及相应的解决方案:
    - 问题: 电缆组件无法正常通电。
    - 解决方案: 检查耦合螺母是否已正确安装并拧紧;检查电线是否正确接线,确保接触良好。
    - 问题: 连接器出现过热现象。
    - 解决方案: 检查是否有过度电流负载,或者连接器接口是否有杂质导致接触不良,必要时更换连接器。
    - 问题: 电缆出现破损。
    - 解决方案: 更换受损电缆,并确保在安装过程中避免尖锐物体对电缆造成损伤。

    总结和推荐


    Brad® Mini-Change® A-Size Single-Ended Cordsets 在工业控制和自动化领域的表现非常出色,具备出色的电气性能和机械强度,适合在恶劣环境中长期稳定工作。其易于安装、维护简便的特点,使其在市场上具有很强的竞争力。对于需要高可靠性和高性能的工业应用,我们强烈推荐使用此产品。

1300061006参数

参数
15.00' (4.57m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

1300061006厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1300061006数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形线缆 MOLEX 1300061006 1300061006数据手册

1300061006封装设计

查看详情并下载
Symbol
Footprint
3D Model
