428203213

厂牌: MOLEX

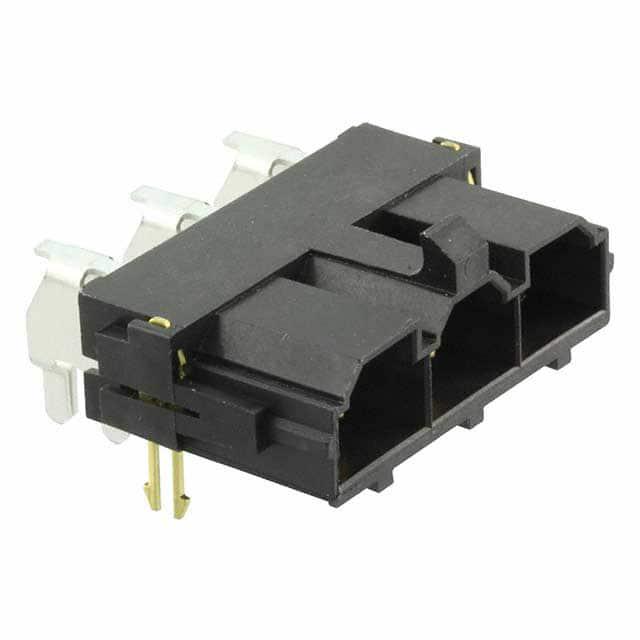

产品描述: Molex 10.0mm间距3p单排排针 线对板连接器, Mini-Fit Sr.系列, 直角, 通孔安装
供应商型号: 428203213
供应商: 云汉优选
标准整包数: 300
MOLEX 矩形连接器 - 针座 - 插座/母插口 428203213

428203213概述


    产品简介


    10.00mm Pitch Mini-Fit Sr. Header
    本产品是10.00毫米间距的Mini-Fit系列高级母插头,属于PCB(印刷电路板)接头和插座类电子元器件。其主要特点是单排直角设计,配以3个电路。该产品采用了0.76微米金(Au)选择性镀层工艺,适用于电源和线到板连接。Mini-Fit Sr.系列以其卓越的性能和广泛的应用领域受到市场的青睐。

    技术参数


    - 型号:428203213
    - 电路数:3(最大)
    - 额定电流:50.0安培
    - 最高电压:600伏特
    - 工作温度范围:-40°C至+105°C
    - 接触镀层:金(Au)选择性镀层
    - 焊料过程:可进行SMC和WAVE焊接
    - 引脚长度:3.50毫米
    - 极化方式:对端子和PCB均采用极化设计
    - 防火等级:94V-0
    - 电路耐久性:最大100次插拔循环
    - 材料:树脂为高热塑性塑料,金属部分为黄铜

    产品特点和优势


    - 高性能:50.0安培的额定电流和600伏特的最高电压确保了稳定可靠的电力传输。
    - 耐久性:100次插拔循环的设计使其具备长期使用的耐久性。
    - 环保性:低卤素含量且符合RoHS标准,适合绿色生产环境。
    - 兼容性强:可与Mini-Fit Sr.系列的其他产品配合使用,如电缆组件和接线座。

    应用案例和使用建议


    Mini-Fit Sr. Header适用于多种工业和消费电子应用,例如工业自动化设备、汽车电子系统及智能家居装置等。对于电源传输要求较高的场合,可优先考虑该系列接头。建议在使用过程中注意控制插拔次数不超过100次,并严格按照制造商的技术规范进行焊接操作。

    兼容性和支持


    - 兼容性:与Mini-Fit Sr.系列的其他产品兼容,例如369240301、369240303和369240310等电缆组件。
    - 支持:厂商提供相应的技术支持和售后服务,确保客户能够顺利使用产品并解决问题。

    常见问题与解决方案


    1. 问题:焊接时温度过高导致损坏。
    - 解决方案:严格按照制造商的技术规范设定合适的焊接温度,避免过高的焊接温度导致损坏。

    2. 问题:插拔次数超过耐久性限制。
    - 解决方案:定期检查接头的磨损情况,如果发现磨损严重应及时更换,避免插拔次数超过100次后继续使用。

    总结和推荐


    综述:10.00mm Pitch Mini-Fit Sr. Header是一款专为高电流和高电压应用而设计的高质量电子元器件。其出色的性能、耐久性和环保性使其在市场上具有很强的竞争力。
    推荐:强烈推荐使用这款接头,特别是在需要高电流和高电压传输的应用环境中。其广泛的兼容性和强大的技术支持体系也为其在实际应用中提供了极大的便利和支持。

428203213参数

参数
排数 1
针脚数 3pin
触头镀层 - 配接
间距-配接 10mm
颜色 黑色
额定电流 50A
触头镀层厚度 - 配接 760nm
类型 Header,Locking Ramp
防护等级 -
长*宽*高 33.82mm*10.795mm*28.59mm
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 袋装,管装

428203213厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

428203213数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 428203213 428203213数据手册

428203213封装设计

查看详情并下载
Symbol
Footprint
3D Model
