2153481112

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 压接线, SQUBA 3.6系列, 18AWG, 150mm线规, 额定电流11.5 A
供应商型号: 900-2153481112-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 扁平带状线缆 2153481112

2153481112概述


    产品简介

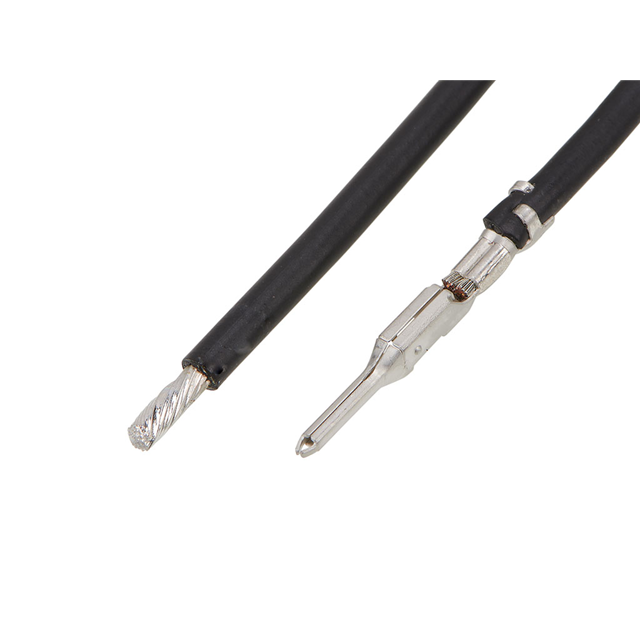

    预压接引线:Squba 3.6 镀锡铜合金公头至尾线
    本产品属于电源及信号电缆组件类,主要用于各类电气连接场合。预压接设计使得安装更为便捷可靠。Square (Squba) 3.6 公头至尾线特别适用于需要高可靠性和抗环境干扰的场景,广泛应用于工业自动化、电力传输、家电设备等领域。

    技术参数


    - 电流容量: 最大 11.5A
    - 电压等级: 最大 600V
    - 电缆长度: 150.00mm
    - 电路数: 1
    - 额定颜色: 黑色
    - 料号: 2153481112
    - 镀层: 锡 (Sn) 镀层
    - 最大插配厚度: 2.540 µm
    - 料号类别: 215348 系列
    - 料号状态: 活动
    - 接触方式: 铜合金材料
    - 插配间距: 3.60 mm
    - 绝缘直径: 1.90mm - 2.40mm
    - 截面规格: 18 AWG
    - 包装形式: 袋装
    - 净重: 1.683克

    产品特点和优势


    本产品的核心优势在于其极高的可靠性和耐用性。使用高质量的铜合金作为导体材料,结合镀锡工艺,确保长期稳定的电气连接。11.5A 的电流容量足以满足多数应用场景的需求,同时提供600V的耐电压等级。此外,黑色的树脂材料提供了出色的抗老化性能和阻燃性,使得其在恶劣环境中依然表现卓越。

    应用案例和使用建议


    该产品常用于工业控制设备和家用电器的内部连线。例如,在自动化生产线中,通过本产品进行各模块间的信号传输;在空调、冰箱等家电设备中,用于主控板与电源模块的电气连接。为确保最佳使用效果,建议在安装前检查所有电气连接点,确保电缆绝缘层与连接器接口匹配良好。此外,保持良好的清洁度和避免过度弯曲也是维持电气连接可靠性的关键。

    兼容性和支持


    该产品具有广泛的兼容性,能够与市面上大多数标准电气连接器配合使用。制造商提供完善的技术支持和售后服务,包括产品使用指南、故障排除手册和技术咨询服务。如需进一步技术支持,用户可通过制造商官方网站或客户服务热线联系。

    常见问题与解决方案


    - 问题: 为什么连接时会出现松动现象?
    - 解决方案: 可能是由于电缆直径与连接器接口不匹配,或者安装过程中未按照规范进行。请确保使用正确的工具进行压接,并仔细检查绝缘层与插针是否紧密结合。

    - 问题: 连接器外观出现划痕,是否影响正常使用?
    - 解决方案: 划痕可能会影响连接器的美观,但只要没有损坏内部结构,通常不会影响正常使用。如有疑问,建议联系技术支持进行确认。

    总结和推荐


    总体而言,Square 3.6 镀锡铜合金公头至尾线是一款高可靠性和易操作的产品,广泛适用于工业自动化和家庭电器的电气连接需求。其出色的设计和高性能使其在市场上具有很强的竞争力。强烈推荐该产品给需要高质量电气连接解决方案的客户。
    希望以上信息对您有所帮助!如果您有任何进一步的问题或需求,请随时联系我们。

2153481112参数

参数
长*宽*高 150mm(长度)
零件状态 在售
包装方式 袋装

2153481112厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2153481112数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 2153481112 2153481112数据手册

2153481112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0465 ¥ 8.8429
10+ $ 0.8878 ¥ 7.5019
25+ $ 0.7811 ¥ 6.5999
50+ $ 0.7435 ¥ 6.2823
100+ $ 0.6817 ¥ 5.7051
300+ $ 0.6309 ¥ 5.2795
500+ $ 0.6085 ¥ 5.0924
1000+ $ 0.5794 ¥ 4.8492
2500+ $ 0.5432 ¥ 4.5456
库存: 300
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.84
