首页  >  产品百科  >  0152670220

0152670220

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 6Conductors 0.254m 1.2A
供应商型号:
供应商:
标准整包数: 0

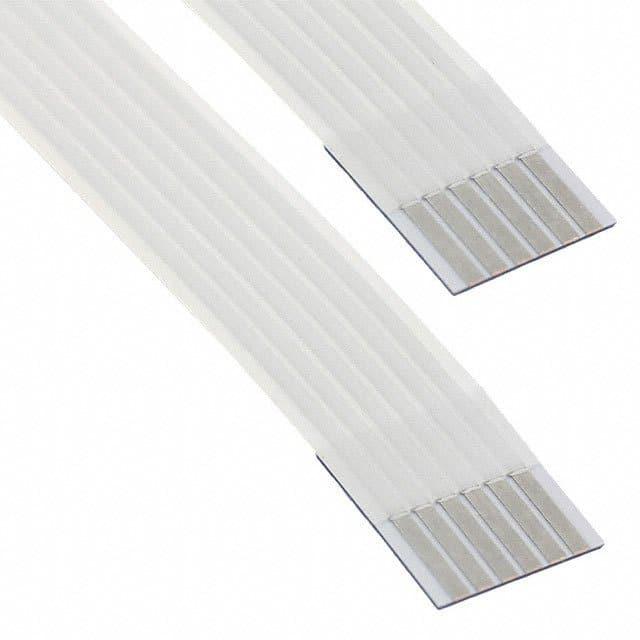

MOLEX 扁平带状线缆 0152670220

0152670220概述

    Premo-Flex™ FFC Jumper 技术手册解析

    产品简介


    Premo-Flex™ FFC跳线是一种专门为PCB连接设计的柔性扁平电缆(FFC)跳线。这些跳线具有多种节距(0.50mm、1.00mm和1.25mm),多种厚度(0.12mm、0.22mm和0.27mm)以及高耐温等级(最高+105°C)。它们适用于几乎所有行业中的PCB连接,提供耐用、超灵活和低成本的解决方案。通过标准长度、节距和电路尺寸的选择,可以满足各种柔性互连需求。

    技术参数


    以下是Premo-Flex™ FFC跳线的主要技术规格:
    - 温度范围: -40°C至+105°C
    - 耐热性: 在+136°C下可承受168小时
    - 耐湿性: 在+60°C和95%相对湿度下可承受96小时
    - 折叠测试: 手动折叠至180度,半径4.00mm,至少20个循环
    - 电压(最大): 60V
    - 电流(最大):
    - 0.50mm节距:0.5A
    - 1.00mm节距:1.2A
    - 1.25mm节距:1.4A
    - 导体电阻: 最大730欧姆/公里
    - 绝缘电阻: 最小10兆欧姆/公里
    - 耐压测试: 200V交流电,持续1分钟无破折放电

    产品特点和优势


    - 多样化选择: 提供多种电路大小(4到60)和定制长度。
    - 接触配置: 可以在同一侧或相反侧配置接触区域。
    - 高温评级: 高达+105°C的工作温度。
    - 简单装配: 简化的装配过程。
    - 多种厚度: 提供不同厚度的电缆。
    - 聚酯绝缘层: 采用聚酯材料的绝缘层。
    - 极柔电缆: 提供0.12mm厚度的极柔电缆,适用于复杂的板对板互连。
    - 设计灵活性: 提供无限的设计选择。
    - 信号布局一致性: 保持PCB间的信号布局一致。
    - 符合行业标准: 符合ZIF连接器的要求。
    - 易于组装: 在难以到达的应用场合易于组装。
    - 化学物质合规: 满足注册、评估、授权和限制化学品(REACH)要求。
    - 延长使用寿命: 使用寿命高达900,000次,相比标准跳线的6,000次寿命显著提升。

    应用案例和使用建议


    - 汽车: 用于收音机、CD播放器、DVD播放器、GPS设备、LCD显示器、键盘和移动单元。
    - 消费类: 用于顶置盒、摄像机和等离子显示屏。
    - 计算机: 用于笔记本电脑、打印机、扫描仪、键盘和LCD平板。
    - 工业: 适用于工业设备。
    - 医疗设备: 适用于手术灯等。
    - 军事: 适用于军事应用。
    - 家用电器: 用于控制面板。
    使用建议:
    - 在极端温度环境下,确保所选型号的耐温性能符合要求。
    - 在需要高度灵活性的应用中,考虑使用0.12mm厚度的电缆。
    - 在需要较高电流承载能力的场合,选择适合的节距(例如1.00mm或1.25mm)。

    兼容性和支持


    Premo-Flex™ FFC跳线可以与Molex的ZIF、非ZIF和低插入力(LIF)FFC连接器配套使用。Molex提供了广泛的标准FFC连接器,并能根据客户需求设计定制的FFC连接器。Type A(同一侧)和Type D(相反侧)接触布局允许在顶部和底部安装的ZIF应用中使用镜像接触。

    常见问题与解决方案


    1. 如何判断所需的节距?
    - 解决方法:根据应用中的具体信号密度和电缆空间选择合适的节距。
    2. 如何进行长时间存储?
    - 解决方法:在室温下储存,避免高温和高湿环境。
    3. 如何确定所需的电缆厚度?
    - 解决方法:根据所需的空间和弯曲半径选择适当的电缆厚度。

    总结和推荐


    Premo-Flex™ FFC跳线是一款多功能且高性能的产品,适用于各种电子设备的连接需求。其多样化的设计、高标准的制造工艺以及出色的可靠性使其在市场上具备很高的竞争力。我们强烈推荐在各种需要高可靠性和灵活互连的场合使用此产品。
    总体来说,Premo-Flex™ FFC跳线凭借其多样化的选择、高度的灵活性和卓越的性能,成为众多行业中的首选连接解决方案。无论是汽车电子、消费类电子产品还是工业设备,这款产品都能提供卓越的表现和持久的使用寿命。

0152670220参数

参数
长*宽*高 254mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0152670220厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0152670220数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0152670220 0152670220数据手册

0152670220封装设计

查看详情并下载
Symbol
Footprint
3D Model
