0152660164

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 16Conductors 60VAC 0.051m
供应商型号: 0152660164-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 扁平带状线缆 0152660164

0152660164概述


    产品简介

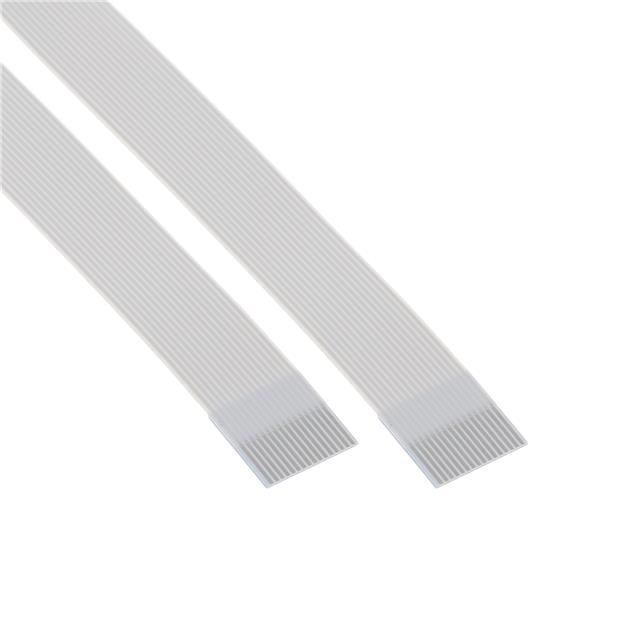

    本产品是一款0.50毫米间距的扁平柔性电缆(FFC),具有耐温105°C和锡镀层的特性。这款FFC电缆广泛应用于消费电子、汽车电子、计算机外围设备等领域。FFC电缆因其灵活性高、占用空间小等特点,在狭小空间内的连接需求中尤为适用。

    技术参数


    以下为产品的主要技术规格及性能参数:
    - 产品名称: 0.50MM CENTER FFC JUMPER CABLE (105°C, Sn PLATED)
    - 产品材料编号: 15266-XXXX
    - 导体数量 (N): 6到50
    - 间距 (P): 0.50 ± 0.05 mm
    - 跨度 (E): 0.50 (N-1) ± 0.07 mm
    - 总宽度 (W): 0.50 (N+1) ± 0.06 mm
    - 边缘宽度 (M): 0.50 ± 0.12 mm
    - 导体宽度 (CW): 0.30 ± 0.02 mm
    - 导体厚度: 0.10 mm
    - 绝缘层厚度 (Ti): 0.27 ± 0.05 mm
    - 长度 (L):
    - 20到60 mm ± 2.00 mm
    - 61到100 mm ± 3.00 mm
    - 101到200 mm ± 4.00 mm
    - 201到3999 mm ± 5.00 mm
    - 4000到5999 mm ± 10.00 mm
    - 6000到9999 mm ± 15.00 mm
    - 加强段长度 (F): 8.00 ± 2.00 mm
    - 端部正方形度 (s-s'): ≤ 0.30 mm
    - 电流额定值: 所有导体承载电流时,在23°C下为0.55 A,最大40°C温升

    产品特点和优势


    这款0.50毫米间距的FFC电缆具备多个显著的特点和优势,包括但不限于:
    - 高温度适应性: 能够在高达105°C的环境中稳定工作。
    - 出色的柔韧性: 适用于狭小空间内的连接,便于安装。
    - 低电阻: 导体电阻低,有助于提高信号传输效率。
    - 优良的绝缘性能: 采用阻燃材料和绝缘胶带,确保安全性。
    - 耐磨性强: 可经受多次弯折和扭曲,寿命长。

    应用案例和使用建议


    这款FFC电缆广泛应用于各种消费电子产品、汽车电子、计算机外围设备等领域。以下是两个典型的使用场景和建议:
    - 消费电子: 在智能手机、平板电脑等便携设备中,作为连接屏幕和主板的接口线缆。建议在安装过程中避免过度弯曲,以防止损坏。
    - 汽车电子: 在汽车仪表盘内部,用于连接传感器和控制单元。建议选择合适的屏蔽型号,减少电磁干扰。

    兼容性和支持


    这款FFC电缆与其他常见的电子元器件和设备具有良好的兼容性,能够轻松集成到现有系统中。厂商提供详尽的技术支持和售后服务,确保用户在使用过程中获得最佳体验。此外,该产品通过了UL认证,符合RoHS环保标准,可放心使用。

    常见问题与解决方案


    根据手册中提供的常见问题及其解决方案,以下列出几个可能遇到的问题及解决方法:
    - 问题: 电缆的导电性能不稳定。
    - 解决方案: 检查电缆的接头是否松动或损坏,重新焊接或更换接头。
    - 问题: 电缆在低温环境下出现脆裂。
    - 解决方案: 确保在规定的温度范围内使用,避免长时间暴露于极端低温环境中。
    - 问题: 电缆在高温环境下发生变形。
    - 解决方案: 避免长时间暴露于高温环境中,确保使用时不超过105°C。

    总结和推荐


    综合来看,这款0.50毫米间距的FFC电缆具备高温度适应性、出色的柔韧性和优良的绝缘性能,特别适用于需要灵活性和紧凑设计的应用场景。其广泛的兼容性、可靠的支持服务以及符合环保要求的特点使其在市场上具有很高的竞争力。因此,强烈推荐该产品用于各类电子设备中。

0152660164参数

参数
长*宽*高 50.8mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0152660164厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0152660164数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0152660164 0152660164数据手册

0152660164封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7945 ¥ 23.6135
10+ $ 2.2291 ¥ 18.8361
25+ $ 2.0887 ¥ 17.6497
50+ $ 1.9153 ¥ 16.0284
100+ $ 1.8237 ¥ 15.2625
250+ $ 1.7095 ¥ 14.3065
500+ $ 1.6279 ¥ 13.6236
1000+ $ 1.5502 ¥ 12.9734
3000+ $ 1.4347 ¥ 12.0064
库存: 733
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.61
