5035663100

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 300μm 31pin 白色 950μm FPC 200mA 金 底部 贴片安装 10.95mm(长度)*2.85mm(高度)
供应商型号: 5035663100
供应商: 云汉优选
标准整包数: 10

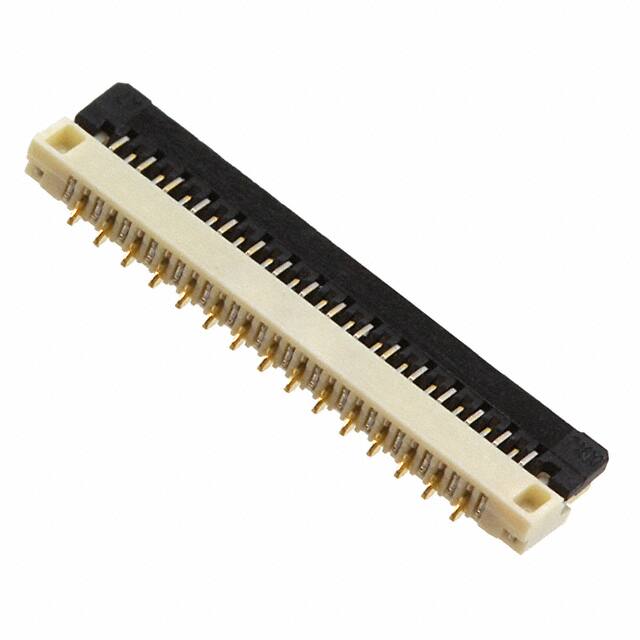

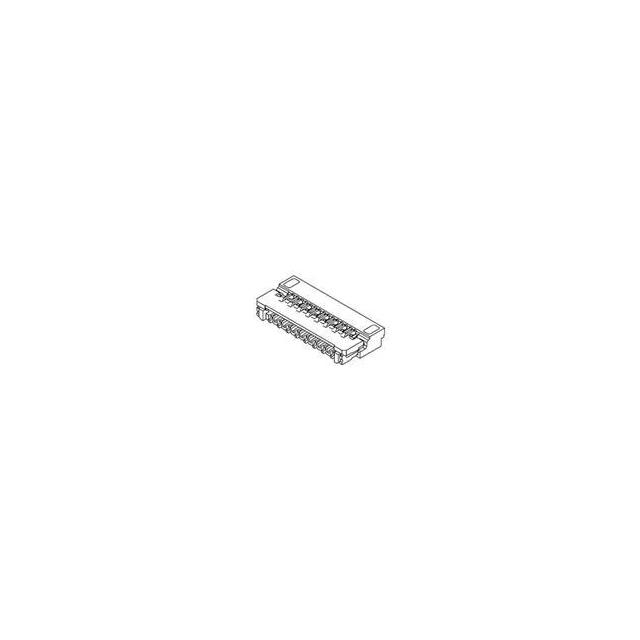

MOLEX FFC/FPC连接器 5035663100

5035663100概述


    产品简介


    本产品为0.3毫米间距柔性印刷电路(FPC)连接器,适用于各类电子设备。该连接器的设计旨在实现高效、可靠的信号传输,其独特的设计使其成为多种电子设备的理想选择。它特别适合用于消费电子、通信设备、工业自动化以及医疗电子等领域,能够满足这些领域的高密度布线需求和可靠性要求。

    技术参数


    - 额定电压:50V(交流实有效值/直流)
    - 额定电流:0.2A
    - 使用温度范围:-40°C至+105°C(无电状态)
    - 存储条件:温度-10°C至+50°C,湿度85%RH以下(无结露)
    - 机械性能:
    - FPC保持力:初始插入时不同电路数的保持力从2.4 kgf到8.2 kgf不等(参考表)
    - FPC拔出力:最大保持力,根据电路数变化
    - 电气性能:
    - 接触电阻:奇数端子80毫欧姆,偶数端子50毫欧姆
    - 绝缘电阻:最小50兆欧姆
    - 耐电压:AC 250V(有效值)无击穿
    - 环境性能:
    - 振动测试:在0.75mm半幅度下进行10次循环,频率范围10-55-10 Hz
    - 冲击测试:50G冲击,11毫秒时间
    - 耐热性:105±2°C,96小时
    - 耐寒性:-40±3°C,96小时
    - 湿度测试:40±2°C,相对湿度90-95%,96小时
    - 温度循环测试:-55±3°C至+105±2°C,每30分钟切换,5个周期
    - 盐雾测试:35±2°C,盐溶液5±1%,48小时喷雾
    - SO₂气体测试:40±2°C,50±5ppm SO₂气体,24小时
    - 氨气测试:40°C,28%浓度氨气,40分钟
    - 可焊性:锡铅焊料和无铅焊料均适用,锡焊深度95%以上

    产品特点和优势


    该连接器在多个方面展现出卓越性能和可靠性。首先,它的低接触电阻确保了稳定的信号传输,这在高速信号传输和高频应用中尤为重要。其次,该连接器经过严格的环境测试,确保其在恶劣环境下仍能可靠运行。此外,连接器具备良好的FPC保持力,可以在各种应用中提供出色的机械稳定性。

    应用案例和使用建议


    - 消费电子设备:在手机和平板电脑中,该连接器可用于连接柔性显示屏与主板。使用时需确保FPC与连接器的安装平整且无应力。
    - 工业自动化设备:在工业机器人和控制面板中,该连接器可用于复杂的电路连接。建议在高温和振动环境中加强固定措施。
    - 医疗电子设备:在医疗器械如内窥镜中,该连接器的高可靠性至关重要。需要定期检查并维护以确保长期稳定使用。

    兼容性和支持


    该产品具有良好的兼容性,可以轻松集成到现有的设计中。制造商提供了详尽的技术支持,包括安装指导和故障排除指南。客户可以联系Molex LLC获取更多支持和服务信息。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查并清理连接器和FPC的接触点,确保没有污垢或氧化物。使用适当的焊接工具进行焊接,避免过度压力导致接触失效。
    2. 问题:连接器外观变色
    - 解决方案:变色通常不会影响性能,如果颜色变化引起担忧,可以重新焊接连接器以恢复正常颜色。
    3. 问题:连接器过热
    - 解决方案:确保按照推荐的焊接温度曲线进行焊接,并避免重复焊接超出推荐次数。

    总结和推荐


    综上所述,该0.3毫米间距FPC连接器凭借其卓越的电气性能、强大的环境适应能力和广泛的适用性,成为电子设备连接的理想选择。其高可靠性、易于集成和支持服务使其在市场上具备较强的竞争力。强烈推荐在各种应用场景中采用该产品。

5035663100参数

参数
扁平柔性类型 FPC
板上高度 950μm
额定电流 200mA
间距 300μm
连接器/触头类型 底部
端接 焊盘
触头镀层
针脚数 31pin
外壳颜色 白色
长*宽*高 10.95mm(长度)*2.85mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

5035663100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5035663100数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 5035663100 5035663100数据手册

5035663100封装设计

查看详情并下载
Symbol
Footprint
3D Model
