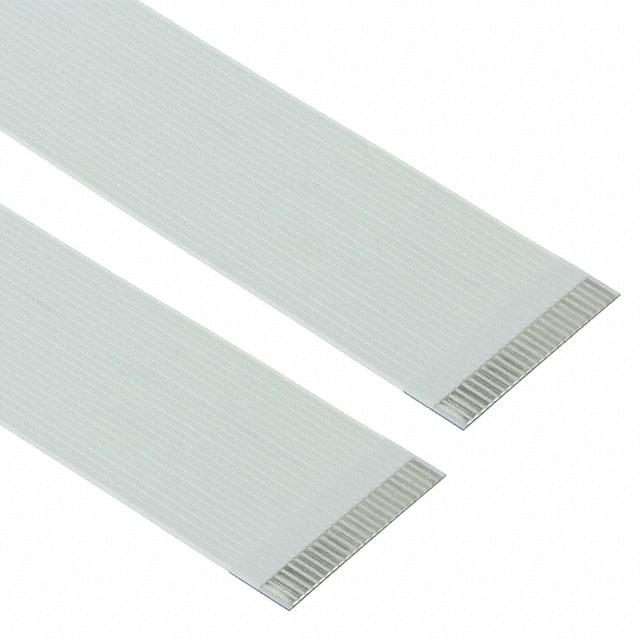

0982670401

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 排线, 24 路
供应商型号: 0982670401-ND
供应商: Digi-Key
标准整包数: 1000
MOLEX 扁平带状线缆 0982670401

0982670401概述

    # 1.00mm Center FFC Jumper Cable (High Temperature) 技术手册解析

    1. 产品简介


    基本描述
    1.00mm 中心间距 FFC(柔性扁平电缆)跳线缆(高温度型号),采用镀锡铜导体制造。这种电子元器件广泛应用于需要高可靠性连接的小型化设备中,例如消费电子、工业控制设备、医疗设备及通信设备等领域。
    主要功能
    - 连接功能:用于高密度电路板间的柔性连接,提供可靠且灵活的电连接。
    - 耐高温性能:支持在极端温度环境下工作(-40°C 至 +105°C),满足苛刻的工业需求。

    2. 技术参数


    | 参数类别 | 规格参数 |

    | 电缆结构 | 材质:聚酯基材 + 阻燃粘合剂 |
    导体材质:镀锡铜 |
    导体宽度:0.70 mm |
    导体厚度:0.10 mm |
    每根导体最小镀锡厚度:1 µm |
    | 物理尺寸 | 中心间距(Pitch):1.00 ± 0.08 mm |
    导体数量:4 至 99 根 |
    宽度(Total Width):1.00 (N+1) ± 0.10 mm |
    绝缘长度:30 mm 至 999 mm ± 公差范围 |
    | 温度等级 | 工作温度:-40°C 至 +105°C |
    耐热测试:168 小时 @ 135°C 绝缘电阻无明显下降 |
    热循环测试:-55°C 至 +105°C 冷热交替测试 |
    | 机械性能 | 耐磨性能:10,000 次摩擦循环 |
    耐折叠性:手动弯曲 180°,直径 4 mm,5 次折叠 |
    环境湿度测试:96 小时 @ 60°C, 95% 相对湿度 |

    3. 产品特点和优势


    - 高密度连接:中心间距仅为 1.00 mm,适合高密度布线需求。
    - 卓越的耐温能力:可在极端温度条件下保持稳定工作。
    - 优异的机械性能:具有出色的耐磨性、抗折叠能力和抗湿热能力。
    - 广泛的兼容性:适用于多种标准设备接口,如消费电子和工业控制领域。
    - 安全性:通过严格绝缘测试,确保安全可靠的运行环境。

    4. 应用案例和使用建议


    应用案例
    1. 消费电子产品:用于手机和平板电脑内部模块之间的连接。
    2. 工业设备:适用于恶劣环境中运行的自动化设备。
    3. 医疗设备:支持医疗器械内部组件间高精度连接。
    使用建议
    - 设计注意事项:确保电缆的实际使用环境符合规定的温度和湿度范围,以避免损坏。
    - 安装技巧:在高温或低温环境中操作时,需特别注意冷热冲击对电缆的影响。
    - 维护建议:定期检查电缆表面是否有磨损或老化现象,及时更换损坏部件。

    5. 兼容性和支持


    - 兼容性:该产品设计通用性强,与大多数 FFC 接口完全兼容。
    - 支持服务:供应商提供详细的技术文档和售后支持,帮助客户快速解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电缆连接不稳定 | 确保正确插入接口并紧固连接器 |
    | 导体出现断路 | 检查是否有明显的物理损伤 |
    | 耐高温性能不佳 | 更换符合更高温度要求的产品 |
    | 绝缘层出现开裂 | 避免电缆受到过度弯曲或磨损 |

    7. 总结和推荐


    产品优势

    总结


    - 高度灵活性:1.00 mm 中心间距使其适用于高密度布线。
    - 耐用性出色:能够在 -40°C 至 +105°C 温度范围内稳定工作。
    - 多领域适用性:从消费电子到工业设备,覆盖广泛的行业应用。
    综合评价
    1.00mm Center FFC Jumper Cable (High Temperature) 是一款性能卓越的电子元器件,特别适合于高精度、高稳定性需求的应用场景。凭借其强大的耐温能力和机械性能,该产品在市场上具备很强的竞争优势。强烈推荐用于需要高密度连接且对可靠性要求较高的场合。
    推荐指数:⭐️⭐️⭐️⭐️⭐️(五星满分)

0982670401参数

参数
长*宽*高 50.8mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0982670401厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0982670401数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0982670401 0982670401数据手册

0982670401封装设计

查看详情并下载
Symbol
Footprint
3D Model
