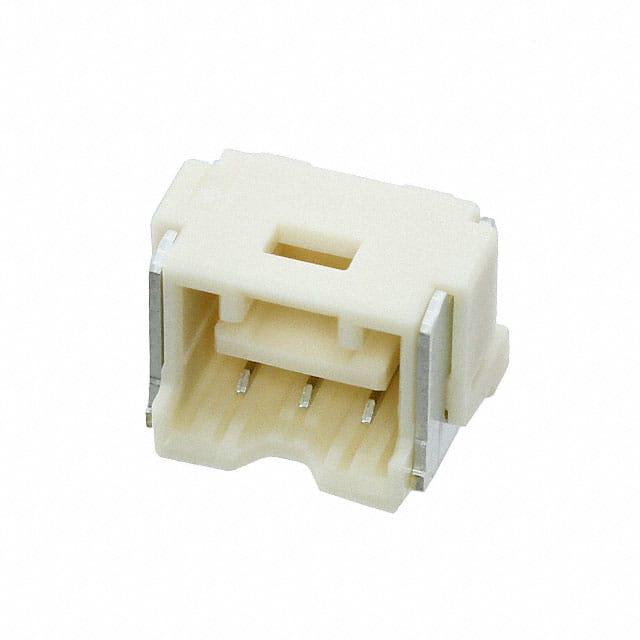

502494-0370

厂牌: MOLEX
产品描述: Molex 2mm间距3p单排排母 线对板, CLIK-Mate系列, 直角, 表面
供应商型号: 18E1-502494-0370
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 插座/母插口 502494-0370

502494-0370概述

    电子元器件产品技术手册解析

    产品简介


    本产品为2.0毫米间距带状连接器(CLIK-MATE 2.0MM PITCH W/B CONN. RA TYPE REC. ASSY 2-15CKT),属于插拔式连接器。主要应用于电路板连接,支持偶数极数的应用。连接器采用高热稳定性树脂(UL94V-0)作为外壳材料,并选用铜合金作为终端材料。该产品具有耐热性、ELV及RoHS合规等特性。

    技术参数


    - 外观特征:端子尾部及爪采用锡电镀,可能在外观上出现摩擦痕迹。
    - 极数范围:从2至15不等。
    - 连接器尺寸:具体尺寸见下表:

    | 极数 | A | B | C | D |
    |
    | 15 | 57.5 | 26.2 | 56 | - |
    | 14 | 57.5 | 26.2 | 56 | - |
    | 13 | 45.5 | 20.2 | 44 | - |
    | 12 | 45.5 | 20.2 | 44 | - |
    | 10 | 45.5 | 20.2 | 44 | - |
    | 8 | 33.5 | 14.2 | 32 | - |
    | 6 | 25.5 | 11.5 | 24 | - |
    | 4 | 25.5 | 11.5 | 24 | - |
    | 3 | 25.5 | 11.5 | 24 | - |
    | 2 | 25.5 | 11.5 | 24 | - |
    - 平面度要求:端子尾部及爪的最大平整度为0.1毫米。
    - 公差范围:除非特别指定,各尺寸的公差为±0.2毫米。

    产品特点和优势


    - 材料选择:使用耐热树脂作为外壳,确保产品在高温环境下仍能保持稳定性能;终端和爪采用铜合金及锡镍电镀层,提高耐腐蚀性。
    - 表面处理:锡镍电镀处理增加接触可靠性和导电性能。
    - 应用灵活性:支持偶数极数的设计,满足多种电路连接需求。

    应用案例和使用建议


    - 应用场景:该连接器适用于需要高热稳定性及良好电气连接性的电路设计中,如工业自动化、通信设备等。
    - 使用建议:在安装时需注意防止摩擦痕迹影响外观,同时确保连接器与基板正确对齐,以确保电性能的一致性。由于产品可能有轻微色差或黑点,使用前建议检查产品外观。

    兼容性和支持


    - 兼容性:推荐配套使用的另一端子为502439-00。
    - 制造商支持:提供技术支持,包括但不限于技术咨询、故障排除等服务。

    常见问题与解决方案


    - 问题一:连接器外观出现摩擦痕迹。
    - 解决方案:这是由于尾部和爪部的锡电镀工艺所致,通常不会影响电气性能。
    - 问题二:塑料部件中出现黑点。
    - 解决方案:这些黑点不影响产品的整体性能,可以放心使用。

    总结和推荐


    总体而言,该款2.0毫米间距带状连接器凭借其优良的材料选择、高热稳定性和良好的电气性能,在多变的应用环境中表现出色。虽然存在一些表面瑕疵,但均不会影响实际性能,因此强烈推荐在相关领域应用中使用此产品。

502494-0370参数

参数
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 1μm
类型 Latch Holder,Receptacle
排数 1
针脚数 3pin
额定电流 3A
颜色 -
间距-配接 2mm
长*宽*高 10mm(长度)*8.5mm(高度)
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,照明级,通用级
零件状态 在售
包装方式 卷带包装

502494-0370厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

502494-0370数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 502494-0370 502494-0370数据手册

502494-0370封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.7866
100+ ¥ 8.129
950+ ¥ 3.9919
库存: 10
起订量: 1 增量: 950
交货地:
最小起订量为:1
合计: ¥ 13.78
直接购买
加入购物车
