525592033

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 20pin 自然色 3.9mm FFC,FPC 500mA 铋,锡 底部 SMD,P=0.5mm 贴片安装 3.5mm(高度)
供应商型号: Q-525592033
供应商: 期货订购
标准整包数: 6000

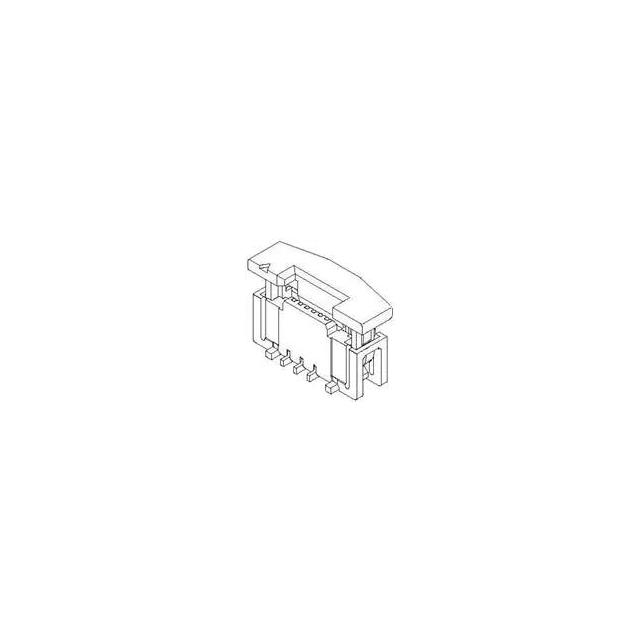

MOLEX FFC/FPC连接器 525592033

525592033概述

    0.5mm FPC Connector with ZIF S/T Housing Assembly 技术手册

    产品简介


    本手册介绍了型号为0.5mm FPC连接器的零组件,该连接器采用ZIF(Zero Insertion Force)设计,并配有S/T(Surface Mount Technology)插座,适用于柔性印刷电路板(FPC)。这款连接器的主要功能是实现柔性电路与印刷电路板之间的可靠连接,广泛应用于消费电子、通讯设备和汽车电子等领域。

    技术参数


    - 材质:
    - 外壳:尼龙(PA),玻璃纤维填充,天然色,阻燃等级UL94V-0。
    - 致动器:聚苯硫醚(PPS),玻璃纤维填充,天然色,阻燃等级UL94V-0。
    - 端子:铜合金(厚度0.2mm)。
    - 夹具:铜合金(厚度0.4mm)。
    - 镀层规范:
    - 端子:锡银铋镀层(至少1.0μm),底层镍镀层(至少1.0μm)。
    - 夹具:锡镀层(至少1.0μm),底层镍镀层(至少1.0μm)。
    - 其他技术指标:
    - 端子半焊盘偏差:基准面G,上方向最大0.05mm,下方向最大0.15mm。
    - 端子共面度:最大0.12mm。
    - 环境适应性:符合ELV及RoHS标准。

    产品特点和优势


    这款0.5mm FPC连接器具有以下特点和优势:
    - 高可靠性:采用了先进的ZIF设计,确保插拔过程中的低插入力和高可靠性。
    - 耐久性:材料选择上兼顾强度和轻量化,延长了产品的使用寿命。
    - 兼容性:符合行业标准,易于与其他电子元件集成。
    - 环保:符合ELV和RoHS标准,对环境友好。

    应用案例和使用建议


    - 应用案例:
    - 本款连接器被广泛应用于智能手机、平板电脑等消费电子产品中,作为柔性电路与主电路板间的接口。
    - 在通讯设备中,用于模块化连接器,方便维修和更换。

    - 使用建议:
    - 使用时,请确保导体部分从补强板侧抽出,以避免粘附多余的粘合剂,防止导通不良。
    - 在焊接过程中,注意控制焊接温度,避免材料变形。

    兼容性和支持


    - 兼容性:该产品与其他同类产品具有良好的互换性,可方便地替换现有系统中的组件。
    - 技术支持:供应商提供详尽的技术文档和在线技术支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q1:如何保证连接器的稳定性?
    - A1:正确安装后,请检查端子的共面度,确保不超过规定的最大值。
    - Q2:在使用过程中出现信号传输不稳定的情况怎么办?
    - A2:检查焊接质量,确保没有虚焊或短路情况发生;同时检查连接器是否稳固安装。

    总结和推荐


    综上所述,这款0.5mm FPC连接器凭借其高可靠性、优异的性能和良好的环保特性,在各类电子设备中表现出色。推荐在消费电子、通讯设备等领域广泛使用。如果您需要进一步了解详细信息或技术支持,请随时联系供应商获取。

525592033参数

参数
扁平柔性类型 FFC,FPC
间距 500μm
外壳颜色 自然色
连接器/触头类型 底部
端接 焊盘
板上高度 3.9mm
额定电流 500mA
针脚数 20pin
触头镀层 铋,锡
长*宽*高 3.5mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

525592033厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

525592033数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 525592033 525592033数据手册

525592033封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 5.6983
60000+ ¥ 5.6008
库存: 600000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 34189.8
