447691001

厂牌: MOLEX
产品描述: Push-Pull,Receptacle 3mm 2 10pin 5A 2.54μm 锡 黑色 通孔安装 8.4074mm(宽度)*8.4mm(高度)
供应商型号: Q-447691001
供应商: 期货订购
标准整包数: 2700
MOLEX 矩形连接器 - 针座 - 插座/母插口 447691001

447691001概述

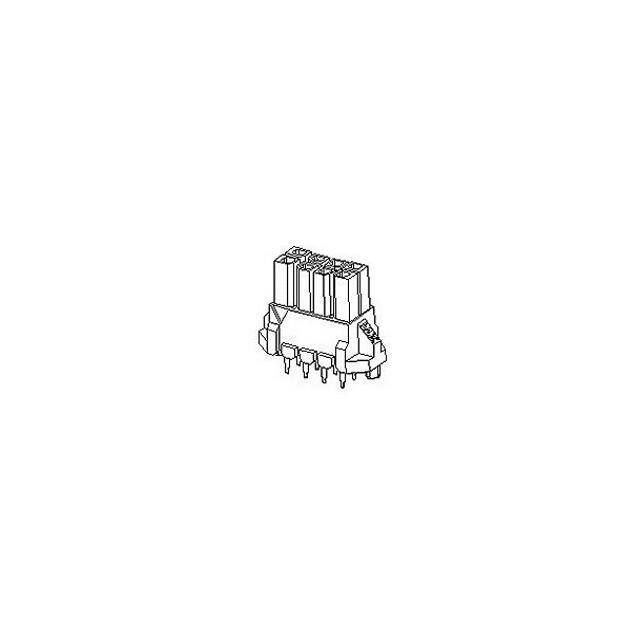

    Micro-Fit (3.0) BMI Vertical Receptacle Header Assembly

    1. 产品简介


    Micro-Fit (3.0) BMI垂直插槽头组装件是一款广泛应用于电子设备中的连接器,特别适用于需要紧凑布局和高可靠性连接的应用场合。该产品可支持4至24个电路,广泛用于工业控制、通信设备、医疗仪器及消费电子产品等领域。

    2. 技术参数


    - 电路数量: 4至24个电路
    - 外壳材料: 液晶聚合物(玻璃纤维填充),UL 94V-0阻燃等级,黑色
    - 端子材料: 磷青铜合金
    - 接触镀层选项:
    - A选项:最小厚度为0.00254mm的锡覆盖0.00127mm镍
    - B选项:接触区域选择性金镀0.00038mm,PC尾部区域选择性锡镀0.00254mm,均覆盖0.00127mm镍
    - C选项:接触区域选择性金镀0.00076mm,PC尾部区域选择性锡镀0.00254mm,均覆盖0.00127mm镍
    - 尺寸:
    - 插接高度:约18.00mm
    - 长度:约33.00mm
    - 宽度:约24.00mm
    - 包装规格: PK-44769-001

    3. 产品特点和优势


    - 高可靠性: 磷青铜端子保证了连接的稳定性和持久性。
    - 紧凑设计: 适用于空间受限的应用场景。
    - 多种接触镀层选择: 可根据具体需求选择不同的镀层方案。
    - 极性化设计: 增加了安全性,防止误插。
    - 广泛的适用性: 可与多种插槽系列配合使用,包括Micro-Fit系列。

    4. 应用案例和使用建议


    该插槽头组装件被广泛应用于各类电子设备中,如工业自动化控制系统、通讯设备、医疗设备和智能家居等。实际使用中,建议与Micro-Fit测试插头(系列44242)一起使用以确保连接可靠性和连续性。另外,由于该插槽不推荐用于负载下的插拔操作,建议在无负载条件下进行操作。

    5. 兼容性和支持


    该产品与MOLEX Micro-Fit BMI插槽系列兼容,包括45280、44432和44428系列。制造商提供详尽的技术支持和维护服务,帮助客户解决问题和提升设备性能。

    6. 常见问题与解决方案


    - Q: 在使用过程中出现松动现象?
    - A: 可能是安装不当或接触镀层磨损导致。建议重新安装并检查接触镀层状态。
    - Q: 测试时发现电阻增大?
    - A: 可能是灰尘或杂质堆积在接触区域。清洁接触面,并确保正确的测试插头被使用。
    - Q: 插槽头与配套组件插合困难?
    - A: 检查插槽头与配套组件的尺寸和公差是否匹配,确保无机械损坏。

    7. 总结和推荐


    Micro-Fit (3.0) BMI垂直插槽头组装件凭借其可靠的磷青铜端子和多样化的镀层选择,在多种电子设备中展现出色的表现。特别是在紧凑空间要求高的应用场合,其紧凑设计和多电路支持显得尤为突出。经过对其特点和优势的综合评估,强烈推荐该产品在需要高可靠性的电子设备中使用。

447691001参数

参数
额定电流 5A
类型 Push-Pull,Receptacle
针脚数 10pin
触头镀层厚度 - 配接 2.54μm
间距-配接 3mm
排数 2
防护等级 -
触头镀层 - 配接
颜色 黑色
长*宽*高 8.4074mm(宽度)*8.4mm(高度)
安装方式 通孔安装
应用等级 电信级,通用级
零件状态 在售
包装方式 托盘
