0153660071

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly 0.305m 0.5mm 6 to 6 POS Premo Flex FFC Jumper to Premo Flex FFC Jumper M-M Bag
供应商型号: 900-0153660071-ND
供应商:
标准整包数: 1000

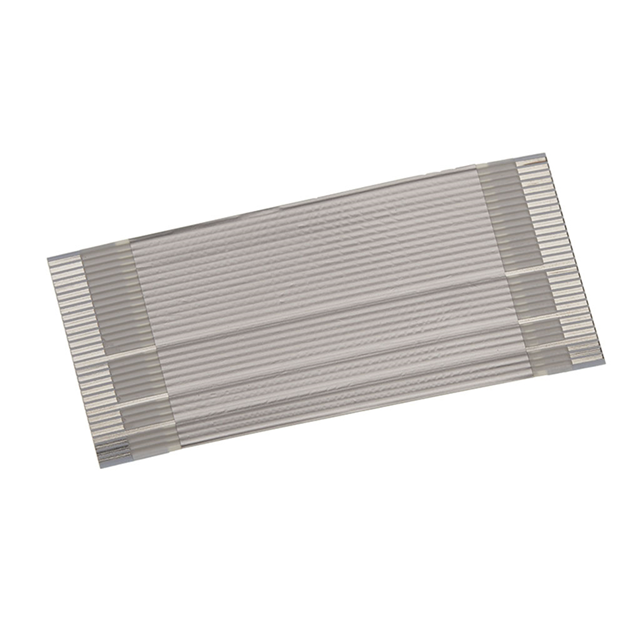

MOLEX 扁平带状线缆 0153660071

0153660071概述


    产品简介


    本文介绍的产品为0.50mm间距的扁平柔性电缆(Flat Flexible Cable,简称FFC)。这类电缆采用镀锡铜材质,具有屏蔽层,并能在105°C的工作温度下稳定运行。它被广泛应用于消费电子、工业自动化、通信设备以及医疗仪器等领域,作为连接电路板或组件的关键电子元器件。

    技术参数


    - 工作温度:-55°C至105°C
    - 绝缘材料:聚酯+粘合剂
    - 导体材料:镀锡铜
    - 屏蔽层:铝箔
    - 最大厚度:0.034 mm的铝箔屏蔽
    - 最小弯曲半径:根据具体型号有所不同
    - 额定电压:50V(DC)
    - 电流承载能力:依具体规格而定,但通常最高可达1A
    - 耐压测试:AC 500V/分钟
    - 连接器系列兼容性:MOLEX FFC/FPC连接器系列#52745、52746和52559
    - 长度规格:可定制,典型规格包括51mm至305mm
    - 宽度:依据不同电路数有所变化,但均为0.50mm间距

    产品特点和优势


    1. 轻薄设计:0.50mm的超小间距设计使得这种电缆可以适用于紧凑的空间设计中,尤其适合便携式设备。
    2. 优良的电气特性:出色的电气性能,适用于高速数据传输的应用。
    3. 环境适应性强:能够在极端温度条件下工作,适用于工业自动化和车载电子等领域。
    4. 良好的机械性能:高柔性设计,具备优异的弯曲半径,便于安装和布线。
    5. 抗干扰能力:镀锡铜导体和铝箔屏蔽层的设计能够有效降低电磁干扰(EMI),保证信号的纯净度。
    6. 长寿命和可靠性:镀锡铜导体提供了优异的耐腐蚀性,延长了电缆的使用寿命。

    应用案例和使用建议


    应用案例:
    1. 智能手机和平板电脑内部连接:这种电缆通常用于连接屏幕和主板,以实现信号传输。
    2. 工业自动化设备:在某些特定工业自动化设备中,此电缆用于控制信号的传输。
    3. 通信设备:在一些通信设备中,它可用于信号处理和传输。
    使用建议:
    1. 确保正确连接:安装时需确保电缆插头与插座对齐并锁定到位,避免接触不良或信号不稳定的情况发生。
    2. 保护措施:在电缆弯曲处或受力点附近添加保护套或固定件,避免机械损伤。
    3. 散热设计:对于需要在高温环境下工作的场合,应注意良好的散热设计,以防止电缆过热影响使用寿命。

    兼容性和支持


    本电缆产品已通过与MOLEX FFC/FPC连接器系列的兼容性测试,包括但不限于系列#52745、52746和52559。制造商提供了详细的技术支持和咨询服务,客户可通过官方渠道获取使用说明、故障排除指南以及售后技术支持。

    常见问题与解决方案


    问题1:信号传输不稳定
    - 解决方法:检查连接器是否插接良好;确保屏蔽层完好无损,如有损坏应及时更换;检查线路是否存在短路或断路情况。
    问题2:电缆容易断裂
    - 解决方法:避免电缆频繁弯曲或扭曲,特别是超过其弯曲半径限制的部分;安装时适当留有余量,以防因振动导致损坏。
    问题3:过热
    - 解决方法:检查是否有适当的散热设计;确认工作温度范围,确保不超过产品规格上限;如有必要,可使用散热片或风扇辅助散热。

    总结和推荐


    总体而言,这款0.50mm间距的扁平柔性电缆凭借其高密度连接、出色的电气特性和良好的机械性能,在多种应用环境中表现优秀。尤其是针对需要在紧凑空间内实现高效信号传输的应用场景,具有极高的性价比和竞争力。因此,对于需要选择高性能扁平柔性电缆的项目,我们强烈推荐选用此款产品。

0153660071参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 袋装

0153660071厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0153660071数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0153660071 0153660071数据手册

0153660071封装设计

查看详情并下载
Symbol
Footprint
3D Model
