1200661243

产品分类: 圆形线缆
厂牌: MOLEX
产品描述:
供应商型号: Q-1200661243
供应商: 期货订购
标准整包数: 1

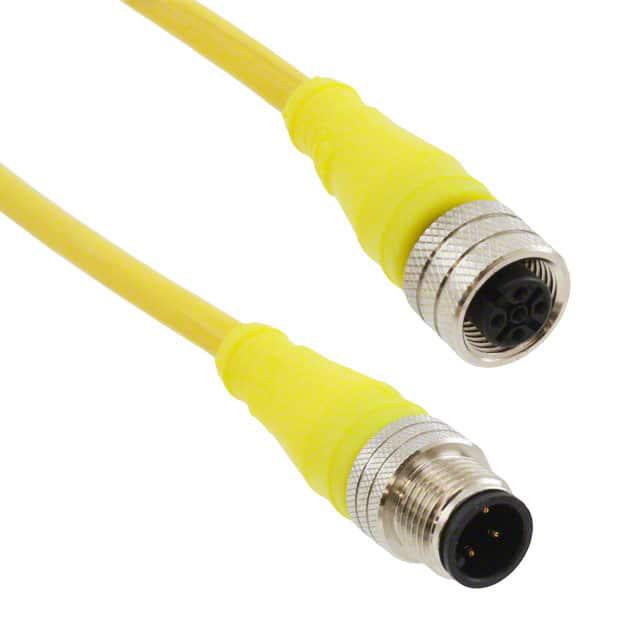

MOLEX 圆形线缆 1200661243

1200661243概述

    Brad Micro-Change (M12) 双头线缆组件技术手册

    1. 产品简介


    Brad Micro-Change (M12) 连接器是一种高性能的工业级连接器,主要用于需要可靠数据传输和电源连接的应用场合。这种双头线缆组件特别适用于恶劣环境下的工业自动化、机器人技术和过程控制等领域。本手册描述的是型号为1200661243的双头线缆组件,它具有4极接口,采用直型接头设计,配备18 SJOOW电缆,总长度为6.0米(19.68英尺)。

    2. 技术参数


    - 物理特性
    - 电缆直径:8.38毫米(0.330英寸)
    - 电缆长度:6.0米(19.68英尺)
    - 电缆护套颜色:黄色
    - 耦合方式:螺纹耦合
    - 接口类型:雌雄一体式
    - 键位类型:单键位
    - 导体材料:铜合金
    - 接口护套材料:氯丁橡胶(CPE)
    - 连接器主体材料:热塑性弹性体(TPE)
    - 耦合螺母材料:镀镍黄铜
    - O型圈材料:氟橡胶
    - 接触面电镀:金镀镍
    - 电气特性
    - 最大电流:每接触点4.0安培
    - 最大电压:250伏特(交流/直流)
    - 工作温度范围:-20°C至+105°C
    - 线规:AWG 18
    - 线材类型:SJOOW
    - 防护等级
    - IP等级:IP67

    3. 产品特点和优势


    Brad Micro-Change (M12) 双头线缆组件具有以下几个显著特点:
    - 可靠性高:采用IP67防护等级,确保在恶劣环境下也能提供可靠的连接。
    - 耐用性强:铜合金接触材料和镀镍黄铜螺母提供了出色的抗腐蚀能力。
    - 安装方便:螺纹耦合设计使得安装和拆卸都非常简便。
    - 适用广泛:适用于各种工业自动化系统,如机器人、过程控制和自动化设备等。

    4. 应用案例和使用建议


    该双头线缆组件适用于多种工业自动化系统,例如机器人手臂、过程控制系统和智能工厂设备等。在实际应用中,应根据具体的工作环境选择合适的线缆类型,并确保正确的安装方法以避免损坏。
    使用建议:
    - 在安装前检查所有接口和电缆的完整性。
    - 定期清洁和检查连接器,确保良好的接触。
    - 避免在极端条件下过度弯曲电缆,以防止损坏。

    5. 兼容性和支持


    Brad Micro-Change (M12) 双头线缆组件支持多种标准认证,包括CSA LR6837和UL E152210。此外,制造商还提供全面的技术支持和维护服务,以确保用户能够充分利用产品的性能。

    6. 常见问题与解决方案


    - 问题:线缆出现断裂或损坏。
    - 解决方案:定期检查线缆的完整性,避免在安装时过度弯曲。
    - 问题:连接不良。
    - 解决方案:确保螺纹耦合完全拧紧,使用专用工具帮助拧紧。
    - 问题:接触不良。
    - 解决方案:清洁接触点并重新插拔连接器。

    7. 总结和推荐


    Brad Micro-Change (M12) 双头线缆组件是一款高度可靠、易于安装和维护的工业连接器。其优异的防护能力和广泛的适用范围使其成为众多工业自动化系统的理想选择。我们强烈推荐这款产品用于各种需要可靠数据传输和电源连接的应用场景。

1200661243参数

参数
19.69' (6.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1200661243厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1200661243数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形线缆 MOLEX 1200661243 1200661243数据手册

1200661243封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 102.4375 ¥ 839.9875
3+ $ 100.3875 ¥ 823.1775
6+ $ 98.3625 ¥ 806.5725
12+ $ 96.4125 ¥ 790.5825
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 839.98
