首页  >  产品百科  >  52746-1471

52746-1471

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 0.5mm间距14p FPC插座 FPC连接器, Easy-On系列, 单排, 表面, 焊接
供应商型号: N-52746-1471
供应商: 云汉优选
标准整包数: 1000

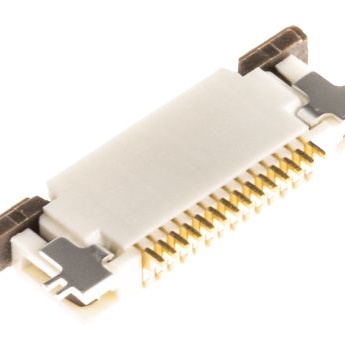

MOLEX FFC/FPC连接器 52746-1471

52746-1471概述


    产品简介


    本电子元器件是一款高性能的零组件,型号为52746-39。它主要用于连接和固定柔性电路板(FPC)及柔性扁平电缆(FFC),适用于多种高可靠性应用场合。这款零组件的广泛适用范围包括消费电子、通信设备、医疗设备等领域。

    技术参数


    - 材料:
    - 外壳:46尼龙,玻璃填充,UL94V-0,白色。
    - 操作器:聚苯硫醚(PPS),玻璃填充,UL94V-0,棕色。
    - 端子:磷青铜,镍底镀金(t=0.2)。
    - 夹子:磷青铜,锡底镀镍(t=0.2)。
    - 包装:
    - 在压花带包装时,操作器会锁定在锁住的状态。
    - 焊接尾部和夹子偏移量:
    - 上方最大0.1毫米,下方最大0.15毫米。
    - 应用范围:
    - 适用于偶数极电路。
    - 防止焊盘剥离的夹子设计。
    - 环保标准:
    - 符合ELV及RoHS标准。

    产品特点和优势


    - 高强度材料:采用46尼龙和聚苯硫醚材料,不仅耐高温且机械强度高。
    - 可靠固定:特殊的夹子设计可有效防止焊盘剥离。
    - 兼容性强:适用于多种电路板及电缆连接。
    - 环保认证:符合欧盟ELV及RoHS标准,满足环保要求。

    应用案例和使用建议


    - 应用场景:常用于手机、笔记本电脑及其他便携式设备中的柔性电路板连接。
    - 使用建议:
    - 确保操作器在安装前锁定。
    - 按照推荐的焊接尾部和夹子偏移量进行组装。
    - 推荐使用热固型粘合剂,例如热固型聚酯粘合剂,以提高装配的稳定性和可靠性。

    兼容性和支持


    - 兼容性:适用于大多数偶数极柔性电路板及柔性扁平电缆。
    - 技术支持:提供详细的安装和维护指导,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题一:如何确保操作器在安装前锁定?
    - 解决办法:在压花带包装时,操作器会自动锁定。请按照手册中的步骤确认。
    - 问题二:焊接尾部和夹子的偏移量应如何控制?
    - 解决办法:遵循手册中的标准,将偏移量控制在上限范围内。

    总结和推荐


    这款52746-39零组件以其独特的高强度材料和可靠的设计,在高可靠性应用场合表现出色。它不仅能提供良好的机械支撑和电气连接,还能满足环保标准。基于以上特点,我们强烈推荐此产品用于需要高质量连接和固定的应用场合。

52746-1471参数

参数
连接器/触头类型 底部
触头镀层
端接 焊盘
额定电流 500mA
外壳颜色 白色
间距 500μm
板上高度 2mm
扁平柔性类型 FFC,FPC
针脚数 14pin
长*宽*高 13.1mm(长度)*5mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

52746-1471厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

52746-1471数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 52746-1471 52746-1471数据手册

52746-1471封装设计

查看详情并下载
Symbol
Footprint
3D Model
