首页  >  产品百科  >  501912-3790

501912-3790

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 300μm 37pin 黑色 FPC 200mA 金 底部 贴片安装 13.2mm(长度)*3.85mm(高度)
供应商型号: N-501912-3790
供应商: 云汉优选
标准整包数: 3000

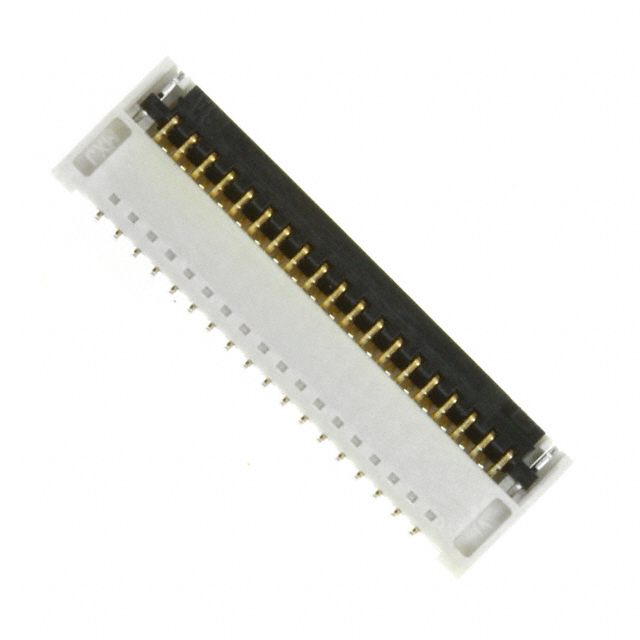

MOLEX FFC/FPC连接器 501912-3790

501912-3790概述


    产品简介


    本文将详细介绍一款由Molex Electronic Technologies, LLC生产的电子元器件——EMBSTP PKG 0.3 FPC连接器。这种连接器主要用于柔性印刷电路板(FPC)的应用,如移动设备、智能穿戴设备及各类消费电子产品。它的主要功能是实现柔性电路与其他电路板之间的可靠连接。由于其高精度的制造工艺和优良的电气性能,这款连接器在工业和消费电子领域拥有广泛的应用。

    技术参数


    以下是从技术手册中提取的关键技术参数:
    - 极数: 多种型号,极数从35到51不等。
    - 高度: 1.8 mm。
    - 极间距: 高度为1.8 mm,顶部带有金镀层。
    - 额定电流: 见产品手册,通常用于低电流应用。
    - 温度范围: 工作温度范围一般为-40°C到85°C。
    - 引脚布局: 规则分布,见具体型号配置图。
    - 剥离强度: 60±35 gf(0.25N~0.93N),适用于顶带的剥离。
    - 材料: 载带(CARRIER TAPE)由聚苯乙烯(POLYSTYREN)制成;顶带(TOP TAPE)由PET、PE或PEF制成;卷盘(REEL)由聚苯乙烯(PS)制成,可包含回收材料。
    - RoHS和ELV合规性: 符合欧盟RoHS指令和ELV标准。

    产品特点和优势


    此款连接器的主要优势包括:
    - 卓越的耐用性: 高温下的长期稳定性使其成为恶劣环境下应用的理想选择。
    - 精密的公差控制: ±0.2 mm的容差保证了高度一致的机械性能和互换性。
    - 可靠性强: 通过严格的质量测试确保在高频率插拔操作下的稳定性和寿命。
    - 易于集成: 标准化的尺寸和形状使其可以方便地与其他电路组件配合使用。
    - 多种型号选择: 不同的极数和尺寸可以满足各种不同需求。

    应用案例和使用建议


    此连接器广泛应用于移动设备、可穿戴设备以及小型电子产品中,例如智能手机和平板电脑。针对实际使用中的应用场景,建议如下:
    - 组装过程中的注意事项: 在组装时,应确保适当的剥线力以防止顶带在运输过程中发生不必要的剥落。
    - 环境适应性: 确保工作环境符合其规定的温度范围,以避免性能下降。
    - 材料选择: 根据连接器和FPC的具体要求,合理选择合适的材料以提高整体系统的兼容性与可靠性。

    兼容性和支持


    此款连接器设计兼容各种标准FPC尺寸,并且与市面上大多数柔性电路产品具有良好的兼容性。制造商提供详尽的技术文档和支持服务,确保用户能够顺利安装和使用该产品。此外,对于任何特定的技术问题或定制需求,也提供专业工程师的支持服务。

    常见问题与解决方案


    根据手册提供的信息,以下是常见的使用问题及其解决方案:
    - 问题一: 如何正确设置剥离力?
    - 解决方法: 调整机器设定至手册指定的范围(60±35 gf),确保符合出货要求。

    - 问题二: 如何确认产品的温度适应性?
    - 解决方法: 按照制造商提供的数据手册检查产品的工作温度范围,确保使用环境温度符合要求。

    总结和推荐


    总体而言,这款EMBSTP PKG 0.3 FPC连接器凭借其精确的设计、稳定的性能以及广泛的适用性,在电子元器件市场中具有较强的竞争力。它特别适合对尺寸、精度和耐用性有较高要求的应用场景。鉴于其出色的表现和多功能性,我强烈推荐在相关项目中使用这一款产品。

501912-3790参数

参数
扁平柔性类型 FPC
端接 焊盘
间距 300μm
触头镀层
连接器/触头类型 底部
额定电流 200mA
板上高度 -
针脚数 37pin
外壳颜色 黑色
长*宽*高 13.2mm(长度)*3.85mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

501912-3790厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

501912-3790数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 501912-3790 501912-3790数据手册

501912-3790封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1537 ¥ 1.3065
6000+ $ 0.1391 ¥ 1.1819
库存: 18000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3919.5
直接购买
