54550-2671

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 26pin 自然色 1.2mm FFC,FPC 500mA 金 底部 贴片安装 18.2mm(长度)*3.85mm(高度)
供应商型号:
供应商:
标准整包数: 0

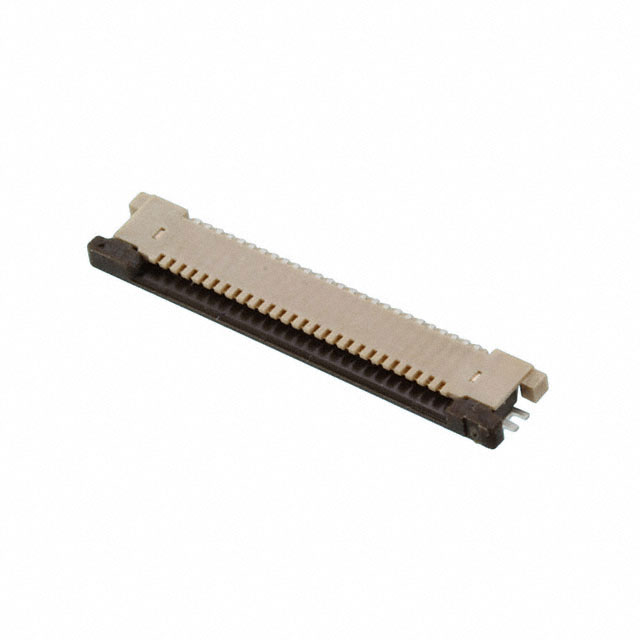

MOLEX FFC/FPC连接器 54550-2671

54550-2671概述


    产品简介


    产品类型
    这款产品是0.5毫米间距的柔性印刷电路(FPC)连接器,适用于多种电子设备的信号传输和连接需求。
    主要功能
    该连接器采用零铅设计,具有较高的可靠性和耐用性,可支持柔性电路板与电路板之间的安全连接。其独特的零力插拔(ZIF)设计能够确保在多次插拔过程中不损伤连接器或连接的电路板。
    应用领域
    适用于各种消费电子产品、工业控制设备、医疗设备、汽车电子等领域,广泛用于需要灵活布线和信号传输的场合。

    技术参数


    - 最大允许电压:50V(交流/直流)
    - 最大允许电流:0.5A
    - 工作温度范围:-40°C 至 +85°C(包括终端温度上升)
    - 电性能:
    - 接触电阻:40毫欧姆(最大)
    - 绝缘电阻:50兆欧姆(最小)
    - 耐电压:无击穿(AC 250V,1分钟)
    - 机械性能:
    - 插入力:26.4至45.0牛顿(最大)
    - 拔出力:33.3至50.9牛顿(最大)
    - FPC保持力:0.2至6.2牛顿(最小)
    - 环境性能:
    - 耐振动:1.5mm幅度,扫频10-55-10Hz,每轴持续2小时
    - 耐冲击:490m/s²(每个X、Y、Z轴三次)
    - 耐热性:85±2°C,96小时
    - 耐寒性:-40±2°C,96小时
    - 耐湿性:相对湿度90-95%,温度60±2°C,96小时
    - 温度循环:-55°C至+85°C,5次循环,每次30分钟,移行时间5分钟内

    产品特点和优势


    该产品的独特之处在于其零力插拔设计,能够保证连接的可靠性并且减少磨损。此外,它具备良好的电气特性和机械强度,在恶劣环境中依然表现优异。产品的耐高低温、耐湿、耐震动和耐冲击特性使其非常适合在各种苛刻条件下使用,从而满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    在医疗设备中,此连接器可用于传感器模块和主控板之间的信号传输。由于其高可靠性和低噪音,可以确保数据传输的稳定性和准确性。
    使用建议
    在实际安装过程中,务必按照推荐的温度曲线进行回流焊接,以确保焊点的质量。另外,建议在安装柔性电路板时增加加固板,以减少基板变形对连接器性能的影响。

    兼容性和支持


    该产品已通过相关的国际标准认证,如JIS C5402、MIL-STD-202和UL 498等。其与特定的柔性电路板完全兼容,同时公司提供全面的技术支持和维护服务,确保客户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    - 问题1:安装过程中如何避免接触电阻过高?
    - 解决方法:严格按照推荐的焊接温度曲线进行回流焊接,并确保所有焊点均被正确焊接。

    - 问题2:如何防止因长时间暴露在紫外线下导致的外观变化?
    - 解决方法:尽量避免将产品长时间暴露在直接阳光下,或者使用防紫外线的包装材料保护产品。

    总结和推荐


    综上所述,该款0.5毫米间距的FPC连接器凭借其优异的性能、坚固的结构和广泛的适用性,在众多应用场景中表现出色。强烈推荐在需要高可靠性和耐用性的电子设备中使用此产品。同时,我们也建议客户在首次安装和使用时参考厂商提供的详细指南,以确保最佳的使用效果。

54550-2671参数

参数
额定电流 500mA
针脚数 26pin
端接 焊盘
板上高度 1.2mm
间距 500μm
触头镀层
连接器/触头类型 底部
外壳颜色 自然色
扁平柔性类型 FFC,FPC
长*宽*高 18.2mm(长度)*3.85mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

54550-2671厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

54550-2671数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 54550-2671 54550-2671数据手册

54550-2671封装设计

查看详情并下载
Symbol
Footprint
3D Model
