638243500

产品分类: 其他工具
厂牌: MOLEX
产品描述: Extractor Tool for Mx120G Terminals
供应商型号:
供应商:
标准整包数: 0
MOLEX 其他工具 638243500

638243500概述

    # MX120G™ 终端拔出工具技术手册

    产品简介

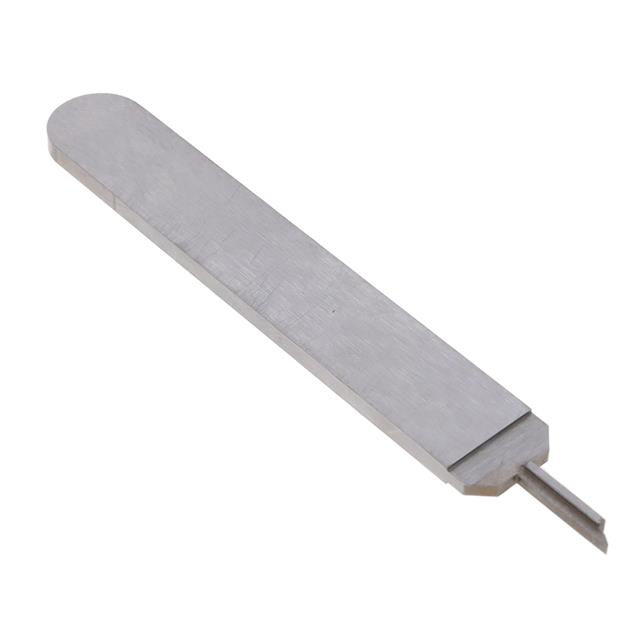

    MX120G™ 终端拔出工具是一款专为从密封连接器组件中拔出 MX120G™ 接插件终端而设计的工具。该工具适用于 MX120G™ 连接器系统,确保在需要更换或维修时可以轻松且安全地拆卸终端。它广泛应用于各种工业、通信及汽车电子领域,确保连接系统的可靠性和稳定性。

    技术参数


    特性
    - 设计用于从 MX120G™ 密封连接器组件中拔出接插件终端。
    - 不要施加横向力,这可能会损坏工具或锁定手指。
    - 避免使用过度力量,这可能会损坏锁指。
    - 不要以角度插入拔出工具,这可能导致终端损坏。
    操作步骤
    1. 在使用拔出工具前,先将终端和电线向前推,在箭头方向上进行。
    2. 将工具尖端插入位于终端上方的T型槽中(如图1所示)。
    3. 压下终端锁定舌,并轻轻拉出终端,朝向箭头方向(如图3所示)。
    4. 如果需要拆卸的终端位置难以触及,可以旋转连接器组件180度以访问终端。
    5. 重复以上步骤直到终端完全取出。
    技术细节
    - 终端系列号:36799、36792
    - 终端订单号:36799-0001、36799-0002、36792-0601、36792-0801 等
    - 连接器系列号:36807
    - 连接器订单号:36807-0201、36807-0301 等
    工作环境
    该工具可在室温下操作,避免极端温度或湿度环境。使用时注意防护措施,防止意外损坏工具或部件。

    产品特点和优势


    MX120G™ 终端拔出工具具有以下独特功能和优势:
    - 精确设计:专为特定型号的终端设计,确保高效且安全的操作。
    - 操作简便:用户只需遵循简单的操作步骤,即可完成终端的拔出工作。
    - 耐用性强:材料坚固耐用,能够在多次使用中保持良好状态。
    - 易维护:由于工具成本低廉,制造商不提供维修零件,但建议定期检查工具状态。

    应用案例和使用建议


    应用案例
    在汽车制造行业中,经常需要更换内部线束中的某些部件。使用MX120G™ 终端拔出工具可以在不破坏连接器的情况下,方便快捷地更换接插件终端,从而提高生产效率。
    使用建议
    1. 在拔出终端之前,先仔细检查终端的位置和锁定状态,确保工具能够正确插入。
    2. 在操作过程中,严格按照说明书中提供的步骤进行,避免施加过大的力量。
    3. 若遇到终端难以拔出的情况,可以考虑旋转连接器组件以便更好地接触终端。
    4. 操作完成后,妥善存放工具,确保下次使用时能够正常工作。

    兼容性和支持


    兼容性
    MX120G™ 终端拔出工具专为 Molex MX120G™ 密封连接器系统设计,适用于所有该系列的接插件终端。其他品牌的连接器可能无法兼容该工具,因此在选择工具时需确认兼容性。
    支持和维护
    Molex 提供详尽的技术支持服务。如果在使用过程中遇到任何问题,可通过电话或访问公司网站获取帮助。此外,Molex 不提供此类工具的维修服务,因为它们被认为是低成本的一次性工具。

    常见问题与解决方案


    问题一:如何正确插入工具?
    解决方案:首先将终端和电线向前推至箭头方向,然后将工具尖端准确地插入T型槽中。请确保工具垂直对齐,不要斜插入,以免损坏终端。
    问题二:如何避免损伤锁定手指?
    解决方案:在拔出终端时,请勿施加过大的力量,特别是在压下终端锁定舌时。缓慢而均匀地施加力量,可以有效减少工具或锁定手指受损的风险。
    问题三:遇到终端难以拔出怎么办?
    解决方案:旋转连接器组件180度,以更好地接触到目标终端。必要时,也可以轻柔地摇动连接器,使其更易于操作。

    总结和推荐


    MX120G™ 终端拔出工具以其高效、安全的设计赢得了用户的信赖。其精确的设计和简便的操作流程显著提高了终端更换的效率。虽然没有维修服务,但对于成本敏感的应用场景,这款工具无疑是一个极佳的选择。
    总体来说,MX120G™ 终端拔出工具值得推荐用于各种需要频繁更换接插件终端的应用场合。无论是在工业自动化、汽车电子还是其他相关领域,这款工具都能够发挥重要作用。

638243500参数

参数
零件状态 在售
包装方式 散装
