2149231121

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 端子线, PicoBlade系列, 0.08mm², 75mm线规, 额定电流1 A
供应商型号: 2019913
供应商: 海外现货
标准整包数: 10

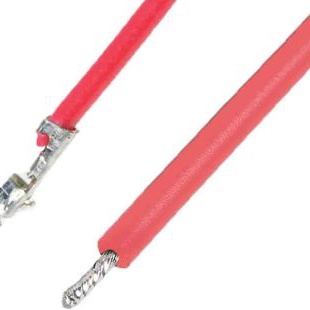

MOLEX 扁平带状线缆 2149231121

2149231121概述

    PicoBlade Pre-Crimp Cable Technical Manual

    1. 产品简介


    PicoBlade Pre-Crimp Cable是专为精密电子连接而设计的一种电缆,广泛应用于消费电子、计算机、通讯设备及各种工业自动化系统中。该电缆采用28AWG导线,确保了高可靠性与耐久性。提供多种长度选择(75mm至450mm),并具备不同颜色选项(红色和黑色)以满足不同应用需求。

    2. 技术参数


    - 导线规格:28 AWG
    - 颜色:红色、黑色
    - 长度选项:75mm±3mm、150mm±5mm、225mm±5mm、300mm±5mm、450mm±5mm
    - 导线材质:PVC绝缘层,UL1061认证
    - 环境适应性:-40°C到+85°C的工作温度范围

    3. 产品特点和优势


    PicoBlade Pre-Crimp Cable以其卓越的电气性能、耐用性和易于安装的特点,在各类应用中表现出色。其独特的预压接设计简化了安装流程,减少了操作失误的可能性,同时提高了整体连接可靠性。该产品具有优异的机械强度和化学稳定性,能够在极端环境下保持稳定表现。

    4. 应用案例和使用建议


    应用案例:PicoBlade Pre-Crimp Cable广泛用于笔记本电脑、智能手机、平板电脑及其他便携式电子设备的内部连接。例如,在一款新发布的智能手机中,该电缆被用于连接主板和摄像头模块。
    使用建议:
    - 在进行压接操作时,必须遵循Molex标准进行。
    - 确保导线自由端剥线长度为5±1mm,镀锡直径不超过0.46mm。
    - 安装前,仔细检查所有部件是否符合规格要求,确保电缆安装正确无误。

    5. 兼容性和支持


    PicoBlade Pre-Crimp Cable设计上考虑到了广泛的兼容性,适用于多种类型的电子设备连接。Molex公司提供了详尽的技术支持和售后服务,用户可以轻松获得产品相关的文档和技术咨询。此外,公司在全球范围内设有服务中心,确保快速响应客户的需求。

    6. 常见问题与解决方案


    - Q:如何确认电缆的导线规格是否正确?
    A: 检查电缆上的标识符,确认导线规格为28 AWG,并通过万用表测量导线直径来验证。

    - Q:如果电缆在安装过程中出现断裂怎么办?
    A: 确保在压接过程中严格按照Molex的标准操作。如果断裂是由于安装不当导致,可能需要重新安装。检查所有部件是否符合规格要求,必要时更换部件。

    7. 总结和推荐


    PicoBlade Pre-Crimp Cable凭借其出色的电气性能、易于安装的设计以及广泛的应用范围,成为市场上极具竞争力的产品。对于需要高可靠性和高性能连接的电子设备来说,该产品是一个值得信赖的选择。强烈推荐使用PicoBlade Pre-Crimp Cable来提升您的电子设备性能。

2149231121参数

参数
长*宽*高 75mm(长度)
零件状态 在售
包装方式 袋装

2149231121厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2149231121数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 2149231121 2149231121数据手册

2149231121封装设计

查看详情并下载
Symbol
Footprint
3D Model
