527450696

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 6pin 白色 2mm FFC,FPC 500mA 铋,锡 底部 贴片安装 9.1mm(长度)*5mm(高度)
供应商型号: Q-527450696
供应商: 期货订购
标准整包数: 6000

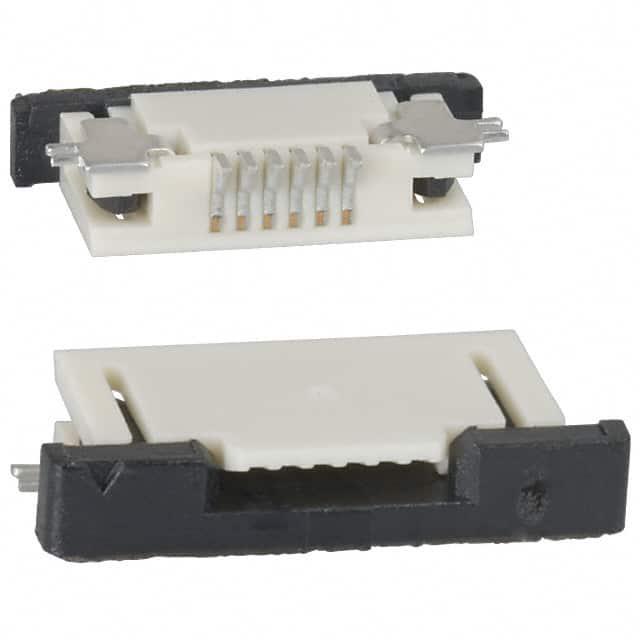

MOLEX FFC/FPC连接器 527450696

527450696概述


    产品简介


    0.50mm (.020") Pitch FFC/FPC Connector, Right Angle, SMT, ZIF, Top Contact Style
    本款FFC/FPC连接器主要用于柔性扁平电缆(FFC)和柔性印刷电路板(FPC),设计为直角表面贴装,零插入力(ZIF)顶部接触风格。此型号可应用于多种电子设备中,例如显示器、平板电脑、手机及其他需要高密度、低厚度连接器的应用场景。它提供了6个电路通道,并采用铅-free设计,确保产品符合RoHS标准。

    技术参数


    - 电路数量(加载): 6
    - 颜色: 黑色、白色树脂
    - 接触位置: 顶部
    - 耐用性(最大插拔次数): 20次
    - 进入角度: 90度
    - 阻燃等级: 94V-0
    - 配对高度: 2.00mm (.079")
    - 金属材料: 磷青铜
    - 电镀材料(配对端): 锡铋合金
    - 电镀材料(终端端): 锡铋合金
    - 行数: 1
    - 方向: 直角
    - PCB定位器: 否
    - PCB保持装置: 是
    - 包装类型: 载带包装
    - 配对接口间距: 0.50mm (.020")
    - 极化: 是
    - 堆叠: 否
    - 温度范围(操作): -20°C 至 +85°C
    - 终止界面: 表面安装
    - 线缆类型: FFC/FPC
    - 电流-最大值: 0.5A
    - 电压-最大值: 50V

    产品特点和优势


    - 高可靠性:20次的插拔耐久性保证了连接器的长期稳定性。
    - 安全特性:阻燃等级达到94V-0,使产品能够在各种环境下使用。
    - 灵活多用途:适用于广泛的电子设备和应用场合,特别是需要紧凑、高效连接的应用。
    - 环保设计:采用无铅材料制造,符合RoHS标准。

    应用案例和使用建议


    应用案例:
    - 平板电脑内部连接
    - 智能手机屏幕连接
    - 显示器模块的高密度连接
    使用建议:
    - 在选择该连接器时,需确保应用环境的温度和湿度条件符合其操作要求。
    - 为防止短路或其他电气问题,在安装过程中应遵循制造商提供的具体指南和步骤。
    - 在设计和组装过程中考虑整体机械稳定性,以延长使用寿命并减少故障风险。

    兼容性和支持


    - 兼容性:本款FFC/FPC连接器与大多数主流的柔性电缆和电路板具有良好的兼容性,可用于多种设备和系统中。
    - 支持和维护:请访问Molex官网获取最新文档和更新信息。若需要进一步的技术支持或疑问解答,可通过官方渠道联系Molex团队。

    常见问题与解决方案


    1. 问:如何检查该连接器是否正确安装?
    - 答:确认所有针脚均已正确插入,并且连接器已经牢固固定在电路板上。

    2. 问:如果连接器在使用过程中出现异常信号传输怎么办?
    - 答:首先检查是否有物理损伤或脏污,清洁后重新插入。如仍存在问题,建议联系技术支持团队进行进一步诊断。

    3. 问:产品保修期是多久?
    - 答:具体保修期请咨询当地经销商或查阅产品手册。通常情况下,制造商提供有限期限的质保服务。

    总结和推荐


    综上所述,这款0.50mm (.020") Pitch FFC/FPC连接器凭借其可靠的性能、广泛的应用领域及环保设计,无疑成为众多电子设备制造商的理想选择。特别是在那些需要高密度连接且对安全性有一定要求的应用中表现尤为突出。我们强烈推荐此产品给寻求高品质FFC/FPC连接解决方案的企业和个人用户。

527450696参数

参数
端接 焊盘
针脚数 6pin
间距 500μm
板上高度 2mm
触头镀层 铋,锡
外壳颜色 白色
连接器/触头类型 底部
额定电流 500mA
扁平柔性类型 FFC,FPC
长*宽*高 9.1mm(长度)*5mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

527450696厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

527450696数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 527450696 527450696数据手册

527450696封装设计

查看详情并下载
Symbol
Footprint
3D Model
