首页  >  产品百科  >  0982660079

0982660079

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 排线, 8 路
供应商型号: UA-0982660079
供应商: 海外现货
标准整包数: 1000

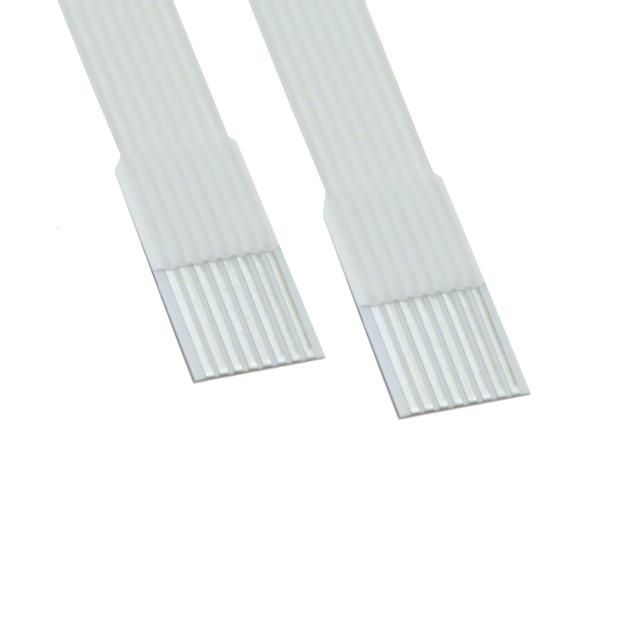

MOLEX 扁平带状线缆 0982660079

0982660079概述

    Premo-Flex™ FFC Jumper 技术手册

    产品简介


    Premo-Flex™ FFC(Flat Flexible Cable)跳线是一种高品质的柔性电路连接解决方案,广泛应用于汽车、消费电子、计算机、工业、医疗设备、军事以及家用电器等多个行业。这些跳线通过提供灵活且成本低廉的解决方案,极大地简化了印刷电路板(PCB)之间的连接过程。

    技术参数


    - 基本规格
    - 电缆厚度:0.12mm, 0.22mm, 0.27mm
    - 电镀材料:锡、金
    - 工作温度范围:-40°C 至 +105°C
    - UL标准:UL Style No. 20706 (铜导线)
    - 阻燃等级:UL 758 VW-1
    - RoHS和卤素自由认证:是
    - 电气特性
    - 最大电压:60V
    - 最大电流:
    - 0.50mm间距:0.5A
    - 1.00mm间距:1.2A
    - 1.25mm间距:1.4A
    - 导体电阻:730 欧姆/公里
    - 绝缘电阻:10 兆欧/公里
    - 耐压测试:200V交流,1分钟无打火
    - 机械特性
    - 弯曲测试:手动折叠,半径为4.00mm,最小20次循环
    - 湿热试验:+60°C,95%相对湿度,持续96小时
    - 高温耐受性:+136°C,持续168小时

    产品特点和优势


    - 多样化配置:多种电路尺寸(4到60),定制长度可选。
    - 高灵活性:0.12mm超柔电缆,适用于紧凑空间。
    - 高可靠性:额定工作温度高达+105°C,耐用性高,使用寿命可达90万次弯曲,远超普通跳线的6000次。
    - 符合标准:满足行业标准要求,包括ZIF(零插入力)连接器标准。
    - 简易装配:在难以触及的应用中也易于安装。
    - 环保认证:符合RoHS及卤素自由认证。

    应用案例和使用建议


    - 汽车电子:车载无线电、GPS设备、液晶显示屏、键盘、移动单元等。
    - 消费电子:机顶盒、摄像机、等离子显示器等。
    - 计算机:笔记本电脑、打印机、扫描仪、键盘、液晶平板显示器等。
    - 工业和医疗设备:工业控制面板、手术灯等。
    使用建议:
    - 在选择跳线时,根据具体应用场景确定所需的电路尺寸和电缆长度。
    - 在复杂设计中,考虑采用超柔电缆以提高灵活性。
    - 确保在规定的温度范围内使用,以保证长期可靠性。

    兼容性和支持


    - 兼容性:可与各种Zero Insertion Force (ZIF)、non-ZIF和Low Insertion Force (LIF) FFC连接器配合使用。
    - 技术支持:Molex提供全面的技术支持,包括定制需求和快速原型交付服务。

    常见问题与解决方案


    - 问题一:电缆弯曲寿命较短。
    - 解决方案:选择更高柔性的电缆选项(如0.12mm电缆),并确保使用在规定的弯曲测试条件下。

    - 问题二:连接不稳定。
    - 解决方案:确保正确选择和使用匹配的ZIF连接器,并进行充分的装配测试。

    总结和推荐


    Premo-Flex™ FFC跳线凭借其多样化的配置、高灵活性、卓越的电气和机械特性以及广泛的应用场景,成为电子互连解决方案的理想选择。其独特的功能和优势使其在市场上具有很强的竞争力。对于需要高性能、高可靠性的电子互连应用,强烈推荐使用Premo-Flex™ FFC跳线。

0982660079参数

参数
长*宽*高 101.6mm(长度)
应用等级 工业级
零件状态 在售
包装方式 袋装

0982660079厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0982660079数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0982660079 0982660079数据手册

0982660079封装设计

查看详情并下载
Symbol
Footprint
3D Model
