5052782433

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 24pin 米黄色 1.9mm FFC,FPC 500mA 锡 底部 贴片安装
供应商型号: 5052782433
供应商: 云汉优选
标准整包数: 1

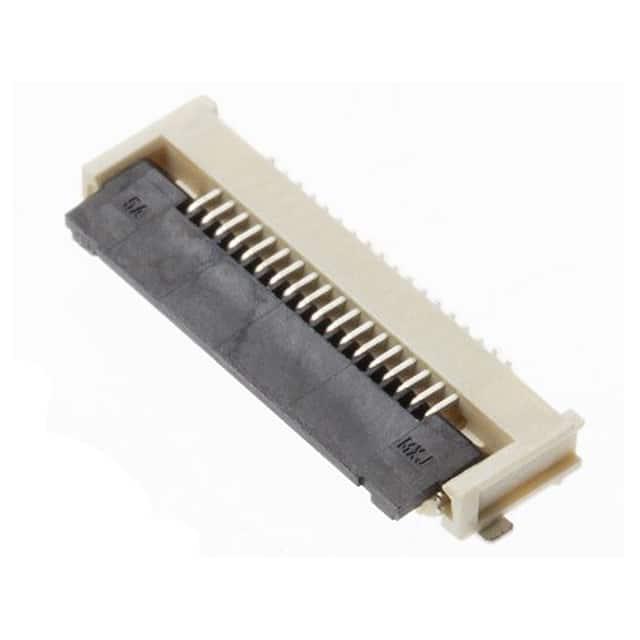

MOLEX FFC/FPC连接器 5052782433

5052782433概述


    产品简介


    Easy-On 0.50mm Pitch FFC/FPC 连接器是一种专为柔性扁平电缆(FFC)和柔性印刷电路板(FPC)设计的连接器。它具有24个电路,可实现快速便捷的连接操作。该产品在多个领域得到广泛应用,例如消费电子、医疗设备和工业自动化系统。

    技术参数


    - 产品编号: 5052782433
    - 系列编号: 505278
    - 电路数量: 24
    - 极化方式: 向电路板极化
    - 最大接触电流: 0.5A
    - 最大电压: 50V
    - 耐久性(插拔次数): 20次
    - 材料:
    - 插头材料: 磷青铜
    - 配合表面镀层: 锡银铋合金
    - 终止端镀层: 锡银铋合金
    - 模塑树脂: 液晶聚合物
    - 外形尺寸:
    - 高度: 1.90mm
    - 节距(配合界面): 0.50mm
    - 节距(终止端界面): 0.50mm
    - 环境温度范围: -40°C 至 +85°C
    - 包装方式: 带状卷盘(带装带)
    - 重量: 198.540mg

    产品特点和优势


    Easy-On 0.50mm Pitch FFC/FPC 连接器的特点在于其高度集成性和可靠性。以下是其显著优势:
    - 易于操作: 通过前端翻转式插头设计,便于进行快捷连接。
    - 高密度设计: 每英寸提供更高的线路密度,适合紧凑空间设计。
    - 耐用性强: 最多可以承受20次插拔循环。
    - 环境适应性: 广泛的工作温度范围,确保在各种环境下可靠运行。
    - 高安全性: 采用低卤素材料,符合多项环保标准(如RoHS、ELV等),减少环境污染。

    应用案例和使用建议


    应用案例
    在医疗成像设备中,Easy-On 0.50mm Pitch FFC/FPC 连接器被广泛用于显示器和控制板之间的信号传输。它的低高度和小巧设计使其能够安装在狭小的空间内,同时保持高可靠性。
    使用建议
    - 环境选择: 在高湿度或极端温度条件下使用时,请确保设备能够正常工作,并考虑加装防水防尘保护。
    - 清洁与维护: 定期清洁连接器以防止灰尘积累导致接触不良。使用适当的清洁工具并遵循正确的操作方法。
    - 安装指南: 按照产品手册提供的安装步骤进行操作,避免过度弯折电缆造成损坏。

    兼容性和支持


    该产品与其他主流柔性扁平电缆(FFC)和柔性印刷电路板(FPC)完全兼容,确保了广泛的适用性。Molex 公司为客户提供全面的技术支持和售后服务,包括但不限于产品咨询、故障排查和定期维护服务。

    常见问题与解决方案


    1. 问题: 接触电阻过高。
    - 解决方案: 清理接触点,并重新插入插头。
    2. 问题: 插拔过程中损坏。
    - 解决方案: 使用适当的工具进行插拔,避免直接用手操作。
    3. 问题: 设备无法正常启动。
    - 解决方案: 检查连接器是否正确安装,确认电缆连接无误。

    总结和推荐


    Easy-On 0.50mm Pitch FFC/FPC 连接器是一款具备高性能和高可靠性的电子元器件,适用于多种应用场合。其优异的耐久性和低环境影响使其成为许多电子设备的理想选择。强烈推荐在医疗、工业和消费电子产品中使用本产品。尽管已标记为“停产”,但在某些特定应用中仍能提供卓越的性能表现。

5052782433参数

参数
板上高度 1.9mm
端接 焊盘
间距 500μm
针脚数 24pin
扁平柔性类型 FFC,FPC
额定电流 500mA
触头镀层
连接器/触头类型 底部
外壳颜色 米黄色
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5052782433厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5052782433数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 5052782433 5052782433数据手册

5052782433封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 4.8
500+ ¥ 4.37
1000+ ¥ 3.92
2000+ ¥ 3.584
库存: 4530
起订量: 200 增量: 3000
交货地:
最小起订量为:200
合计: ¥ 960
