0897621371

产品分类: 同轴线缆
厂牌: MOLEX

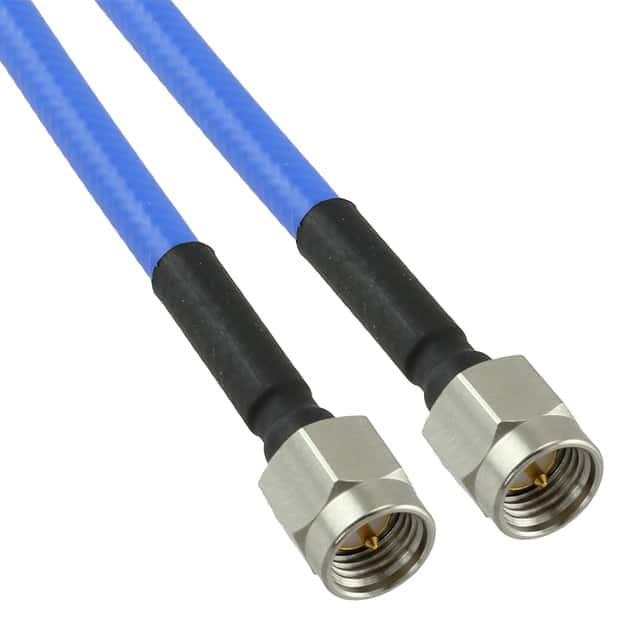

产品描述: Cable Assembly Flexible 3.048m SMA to SMA PL-PL Bag
供应商型号: WM10478-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 同轴线缆 0897621371

0897621371概述

    Flexible Microwave Cable Assemblies:高性能量身定制的柔性微波电缆解决方案

    产品简介


    产品概述
    Flexible Microwave Cable Assemblies(柔性微波电缆组件)由Temp-Flex同轴电缆和Molex射频连接器构成,提供卓越的电气特性和低插入损耗。它们是高稳定性半刚性微波电缆的理想替代品。这种柔性微波电缆组件广泛应用于雷达、通信系统、测试设备和航空航天领域。

    技术参数


    Flexible Microwave Cable Assemblies具备出色的电气性能,以下是具体的技术规格和参数:
    | 参数 | 描述 |

    | 阻抗 | 50 ± 1 Ohms |
    | 速度因子 (VOP) | 固芯低损电缆: 70%; 空气介电超低损电缆: 87% |
    | 电容 | 固芯低损电缆: 29 pF/ft; 空气介电超低损电缆: 23.0-23.4 pF/ft |
    | 屏蔽效果 | 多层屏蔽设计,超过100 dB |
    | 电压驻波比 (VSWR) | 最大1.50(适用于多种长度和频率范围) |
    | 插入损耗 (dB) | 固芯低损电缆: 1.00-4.20 dB;空气介电超低损电缆: 0.4-2.55 dB |
    | 工作温度范围 | -65°C 至 +155°C |

    产品特点和优势


    - 高性能:采用Temp-Flex同轴电缆和Molex射频连接器,具有出色的电气性能,特别是在高频和宽温范围下。
    - 灵活性和可靠性:独特的空气增强设计确保了卓越的电气性能,同时提高了安装和操作的便捷性。
    - 多功能性:广泛的应用范围,包括雷达、通信、测试设备和航空航天等领域。
    - 耐用性:多层屏蔽设计提供了超过100 dB的屏蔽效果,确保信号完整性。

    应用案例和使用建议


    - 雷达系统:在雷达系统中,这种柔性微波电缆组件能够提供稳定的性能和高频率传输能力,有助于提高雷达系统的精度和可靠性。
    - 通信系统:用于基站和移动通信系统,确保信号传输稳定,减少信号衰减和失真。
    - 测试设备:作为测试仪器的一部分,这种电缆组件能够保证测试结果的准确性。
    使用建议:
    - 在高湿度或极端温度环境下,应考虑额外的防护措施,如防水套管或防热罩。
    - 安装时应遵循制造商的指导手册,以确保最佳性能和延长使用寿命。

    兼容性和支持


    - 兼容性:这些柔性微波电缆组件支持多种射频连接器,包括SMA、2.92mm、SMP、SMPM等,可以方便地与不同的设备接口兼容。
    - 支持和服务:Molex公司提供详尽的产品文档、安装指南和技术支持,确保用户能够正确使用和维护这些组件。

    常见问题与解决方案


    - 问题1:电缆在弯曲时出现信号干扰。
    - 解决方案:确保弯曲半径符合制造商推荐的最小弯曲半径要求,以避免信号干扰。
    - 问题2:电缆在长时间使用后出现信号质量下降。
    - 解决方案:定期检查电缆的物理状态,确保连接器接触良好,必要时更换损坏的部件。
    - 问题3:在特定频率下,电缆的插入损耗超出预期。
    - 解决方案:确认所选电缆型号适用于指定的工作频率范围,必要时更换不同型号的电缆。

    总结和推荐


    综上所述,Molex公司的Flexible Microwave Cable Assemblies是一款性能卓越、灵活可靠的微波电缆组件。它不仅具备出色的电气性能,还具有高可靠性和长寿命。这些电缆组件特别适合应用于雷达、通信系统和航空航天领域,为这些领域的高要求提供完美的解决方案。因此,我强烈推荐这款产品给那些需要高精度、高可靠性的微波传输系统的用户。

0897621371参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装,袋装

0897621371厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0897621371数据手册

厂牌 PDF简要描述 下载
MOLEX 同轴线缆 MOLEX 0897621371 0897621371数据手册

0897621371封装设计

查看详情并下载
Symbol
Footprint
3D Model
