152670393

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 22Conductors 0.229m 1.2A
供应商型号:
供应商:
标准整包数: 0
MOLEX 扁平带状线缆 152670393

152670393概述


    产品简介

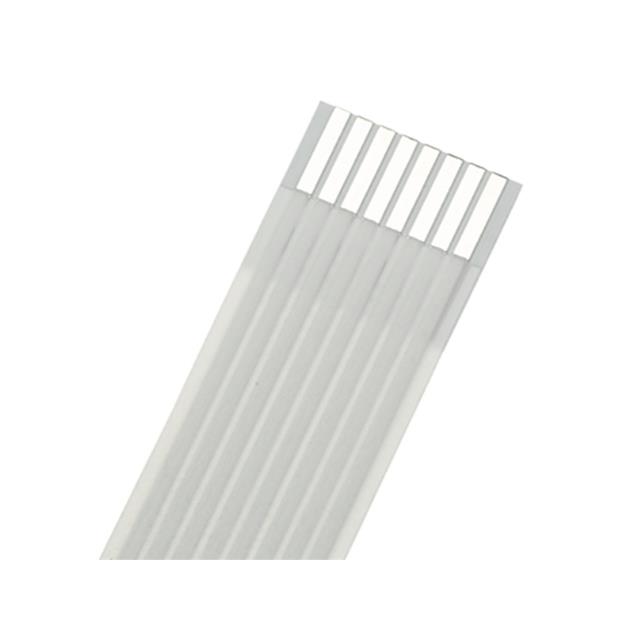

    1.00毫米中心间距扁平柔性电缆(FFC)是一种专为高温度环境设计的高性能连接线。该产品主要用于需要灵活且稳定电气连接的应用场合,如消费电子、工业自动化、医疗设备等领域。它的特点是具有耐高温、高柔性以及出色的机械和电气性能,能够承受反复弯曲而不损坏,确保长期稳定的信号传输。

    技术参数


    - 产品型号: 1.00MM CENTER FFC JUMPER CABLE (105°C, Sn PLATED)
    - 材料编号: 15267-XXXX
    - 导体宽度 (CW): 0.7 ± 0.03 mm
    - 绝缘层厚度 (Ti): 0.27 ± 0.05 mm
    - 端部厚度 (Tc): 0.30 ± 0.05 mm
    - 绝缘长度 (L):
    - 20 到 60 mm ± 2.00 mm
    - 61 到 100 mm ± 3.00 mm
    - 101 到 200 mm ± 4.00 mm
    - 201 到 3999 mm ± 5.00 mm
    - 4000 到 5999 mm ± 10.00 mm
    - 6000 到 9999 mm ± 15.00 mm
    - 加强层长度 (F): 8.00 ± 2.00 mm
    - 最大端部直角 (s-s'): 0.40 mm
    - 额定电流 (1.25 A): 在23°C时所有导体满载,最高温升30°C
    - 电压等级: 最大60 V AC
    - 电阻: 最大300欧姆/公里
    - 绝缘电阻: 最小10兆欧姆·米
    - 介电测试: 400 V AC持续1分钟,无破坏性放电
    - 耐热性: -40°C到+105°C
    - 热冲击: -55°C至+85°C循环25次后绝缘电阻和电击穿强度
    - 冷绕试验: 在-40°C下缠绕96小时,直径3mm的芯轴上
    - 耐摩擦性: 按EN3475-503标准,最小10,000次
    - 弯折试验: 手动弯折180度20次,连续性通过
    - 柔性寿命: 最小50,000次循环,速度100次/分钟,半径10 mm,温度23°C
    - 湿度抵抗: 96小时60°C,95%RH绝缘电阻和电击穿强度
    - 阻燃性: 符合UL 758 VW-1标准

    产品特点和优势


    该产品的主要优势在于其耐高温、高柔性和良好的机械稳定性。具体来说:
    - 高柔性:能够适应复杂空间布局和多次重复弯折而不损伤。
    - 耐高温:能够在105°C的工作环境下稳定运行,确保电气性能不受影响。
    - 可靠的电气性能:提供稳定的电流和电压传输,最小化电气干扰和信号损耗。
    - 长寿命:最小柔性寿命达50,000次循环,确保长期使用。
    - 环保合规:符合RoHS和UL认证,适用于多种行业标准。

    应用案例和使用建议


    该产品广泛应用于消费电子、工业控制、医疗器械等领域。例如,在医疗器械中,它常用于连接传感器和控制器,保证在狭小空间内高效传输信号。对于此类应用,建议在选择时考虑导体数量、绝缘层厚度和工作环境条件,确保与具体设备匹配。此外,安装时需注意避免过度弯折,以延长使用寿命。

    兼容性和支持


    该产品与市场上多数电子设备和模块兼容,可广泛应用于各种设备的内部连接。制造商提供了详尽的技术支持文档和在线咨询服务,用户在购买前可以访问官方网站获取更多信息,确保最佳使用效果。

    常见问题与解决方案


    1. 问题: 安装过程中导线容易断裂
    - 解决方法: 确保弯折半径大于规定值,尽量减少导线弯折次数。

    2. 问题: 信号传输不稳定
    - 解决方法: 检查接头是否紧密接触,确认环境温度和湿度未超出产品适用范围。

    3. 问题: 绝缘层损坏
    - 解决方法: 避免在极端环境下使用,定期检查绝缘层是否有破损迹象,及时更换。

    总结和推荐


    1.00毫米中心间距扁平柔性电缆(FFC)凭借其出色的机械和电气性能,适用于广泛的工业应用。其耐高温、高柔性以及卓越的可靠性使其成为连接解决方案的理想选择。我们强烈推荐该产品给寻求高性能、稳定连接解决方案的客户。

152670393参数

参数
长*宽*高 228.6mm(长度)
零件状态 在售
包装方式 散装

152670393厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

152670393数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 152670393 152670393数据手册

152670393封装设计

查看详情并下载
Symbol
Footprint
3D Model
