936010057

产品分类: 重载连接器 - 触头
厂牌: MOLEX

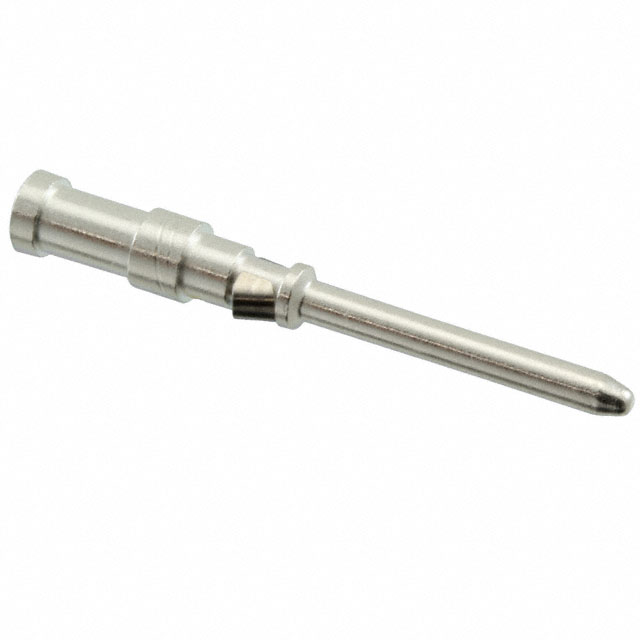

产品描述: 压接插针, 93601系列, GWconnect 旋转压接触点, 公插
供应商型号: N-936010057
供应商: 云汉优选
标准整包数: 1

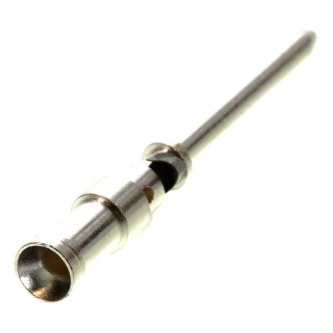

MOLEX 重载连接器 - 触头 936010057

936010057概述

    电子元器件产品技术手册解析
    本文旨在提供关于GWconnect Heavy Duty Connectors(HDC)系列产品——GWconnect Turned Crimp Contact的技术手册解析。以下是该产品的主要信息和技术参数。

    产品简介


    - 产品类型:电子连接器中的接触件
    - 主要功能:为10A插入模块提供连接,适用于重型应用
    - 应用领域:工业控制、机械自动化、汽车制造等领域

    技术参数


    - 料号:0936010057
    - 状态:Active
    - 性别:Male
    - 接触材料:铜合金
    - 镀层材料:银 (Ag)
    - 净重:0.700g
    - 剥线长度:8.00mm
    - 线径规格:AWG 18,1.00mm²
    - 最大电流承载能力:10.0A
    - 插配系列:93601
    - 插头适配型号:93601 Female Turned Crimp Contact
    - 插入类型:S-D, S-DD, S-K, S-Q, S-QD, 和 S-M

    产品特点和优势


    - 耐用性:HDC连接器设计坚固,适用于严苛的工作环境。
    - 高载流能力:可承受高达10.0A的电流,满足多数工业应用的需求。
    - 多用途连接:可以与多种不同类型的插头配合使用,增强灵活性。
    - 高效安装:采用翻边压接技术,安装简便且稳定可靠。

    应用案例和使用建议


    - 实际应用案例:常用于大型机械设备、自动生产线中的电控柜内。
    - 使用建议:在高温、振动或潮湿环境中使用时,建议采取额外的防护措施以保证连接可靠性。例如,在高温环境下使用时可以考虑选用带有特殊绝缘材料的产品。

    兼容性和支持


    - 兼容性:与多个类型的插头适配,支持广泛的应用范围。
    - 支持信息:制造商提供了详细的使用说明和售后服务,确保用户能够正确安装和使用。

    常见问题与解决方案


    - 问题1:连接器安装后出现接触不良。
    - 解决方案:检查剥线长度是否符合要求,确认电线未被过度拉伸或扭曲。必要时重新进行压接操作。
    - 问题2:长期使用后,连接器表面出现腐蚀。
    - 解决方案:定期清洁连接器,并根据需要更换防腐蚀涂层或采用防氧化措施。

    总结和推荐


    综上所述,GWconnect Turned Crimp Contact凭借其坚固耐用的设计、出色的电流承载能力和广泛的适用范围,是工业应用的理想选择。特别适合于在恶劣条件下工作的重型设备和自动化系统。鉴于其优异的性能和可靠性,我们强烈推荐该产品作为您的连接解决方案之一。
    请注意,最新产品信息请访问制造商官方网站获取。

936010057参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装

936010057厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936010057数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 触头 MOLEX 936010057 936010057数据手册

936010057封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 0.8056 ¥ 6.8476
250+ $ 0.7725 ¥ 6.5663
500+ $ 0.7548 ¥ 6.4158
1000+ $ 0.7446 ¥ 6.3291
库存: 18170
起订量: 70 增量: 1
交货地:
最小起订量为:70
合计: ¥ 479.33
