214761-2125

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 端子线, Micro-Fit 3.0系列, 18AWG, 450mm线规, 额定电流8.5a
供应商型号: 538-214761-2125
供应商: Mouser
标准整包数: 1
MOLEX 扁平带状线缆 214761-2125

214761-2125概述

    Micro-Fit 3.0 Pre-Crimped Lead 技术手册

    产品简介

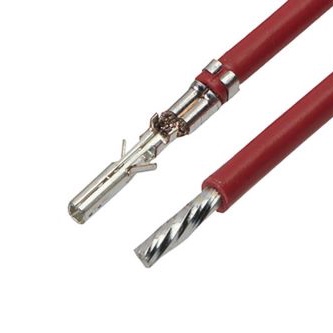

    Micro-Fit 3.0 Pre-Crimped Lead 是一种适用于多种应用场景的电子元器件。作为 Power and Signal Cable Assemblies(电源信号电缆组件)系列的一员,它主要用于实现电源、线到板以及线到线连接。该产品采用磷青铜材料制成,镀锡处理,确保良好的导电性能和耐腐蚀性。产品型号为 2147612125,长度为 450.00mm,符合中国 RoHS、EU RoHS 和 IEC-62474 等多项标准。

    技术参数


    - 型号:2147612125
    - 类型:Pre-Crimped Lead
    - 系列:Micro-Fit 3.0
    - 描述:18 AWG, 镀锡, 450.00mm 长度, 红色
    - 电流容量:8.5A
    - 电路数:1
    - 接头类型:Female-Pigtail
    - 材料:金属部分采用磷青铜,镀锡处理
    - 重量:5.019g
    - 包装:袋装
    - 电线绝缘直径:1.85mm 最大值
    - 电线尺寸:18 AWG

    产品特点和优势


    1. 高电流承载能力:最大电流承载能力达到 8.5A,满足多种应用需求。
    2. 良好的导电性:磷青铜材料加上镀锡处理,确保低电阻和良好耐腐蚀性。
    3. 标准化设计:符合中国 RoHS、EU RoHS 和 IEC-62474 等多项国际标准。
    4. 耐用性:经过严格测试,确保长时间稳定运行。
    5. 便于安装:提供预压接方式,简化组装过程。

    应用案例和使用建议


    - 应用场景:适用于电源系统、汽车电子、工业自动化等领域。
    - 使用建议:
    - 在连接前,请检查电线绝缘层是否完好无损,以避免短路风险。
    - 安装时,确保连接部位干净无污染,以便更好地接触和导电。
    - 定期检查连接部位是否有磨损或腐蚀现象,及时更换损坏部件。

    兼容性和支持


    - 兼容性:该产品可以与 Micro-Fit 3.0 双排插座外壳(型号 43025)、Micro-Fit 3.0 单排插座外壳(型号 43645)等多种型号配合使用。
    - 支持信息:厂商提供详细的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:如何确定电线尺寸是否匹配?
    - 解决方案:请参照产品手册中的电线尺寸规格(18 AWG),并使用专用工具测量电线直径。
    2. 问题:如何判断电线绝缘层是否损坏?
    - 解决方案:目测检查电线表面是否有破损、裂纹或裸露的导体。如有必要,使用绝缘电阻测试仪进行检测。
    3. 问题:安装过程中出现接触不良怎么办?
    - 解决方案:确保连接部位清洁无污,重新压接或检查接头是否正确安装。如需进一步帮助,可联系厂商技术支持。

    总结和推荐


    综上所述,Micro-Fit 3.0 Pre-Crimped Lead 是一款高性能、可靠且易于安装的电子元器件。其出色的电气性能和严格的生产标准使其在多种应用场合中表现出色。对于需要高电流承载能力和良好电气连接性的应用场景,这款产品是一个理想的选择。强烈推荐用于各种工业自动化、汽车电子及电源系统的连接。

214761-2125参数

参数
长*宽*高 450mm(长度)
零件状态 在售
包装方式 袋装

214761-2125厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

214761-2125数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 214761-2125 214761-2125数据手册

214761-2125封装设计

查看详情并下载
Symbol
Footprint
3D Model
