0150180975

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述:
供应商型号: 900-0150180975-ND
供应商: Digi-Key
标准整包数: 1000

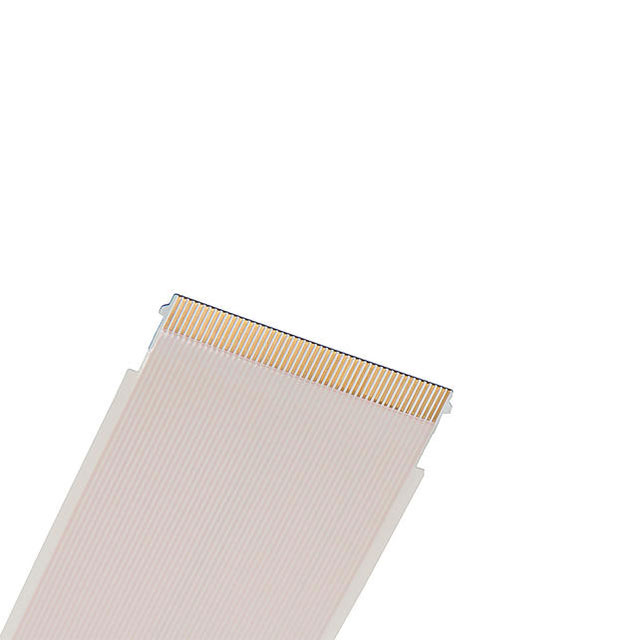

MOLEX 扁平带状线缆 0150180975

0150180975概述


    产品简介


    基本介绍
    Premo-Flex FFC Jumper(产品编号:150180975)是一款柔性扁平电缆(FFC)跳线,主要用于连接需要灵活布线的应用场景。该产品属于柔板电路(FPC)柔性跳线系列(Series 15018)。它具有27个电路,采用0.50毫米间距设计,并且配备了耳朵(Ears)以增强连接稳定性。该跳线使用金(Au)镀层,具有良好的导电性能。电缆长度为152.00毫米,能够在严苛的环境中保持良好的电气性能。
    主要功能
    Premo-Flex FFC Jumper的主要功能在于其能够实现不同设备之间的快速、可靠连接。特别适用于便携式设备、消费电子产品及工业控制设备等领域。
    应用领域
    - 便携式设备:智能手机、平板电脑、笔记本电脑
    - 消费电子产品:数码相机、音频播放器
    - 工业设备:工业控制系统、自动化设备
    - 医疗设备:医疗器械、健康监测设备

    技术参数


    | 参数 | 规格 |

    | 产品编号 | 150180975 |
    | 电路数量 | 27 |
    | 电缆长度 | 152.00mm |
    | 接触方式 | 同侧接触,Type A |
    | 镀层材料 | 金(Au) |
    | 最大电流 | 0.5A |
    | 最大电压 | 60V AC |
    | 间距 | 0.50mm |
    | 操作温度范围 | -40°C 至 +105°C |
    | 包装类型 | 袋 |
    | 适用接口 | Easy-On FFC/FPC Connector, FD19系列 |

    产品特点和优势


    独特功能
    - 优异的保留力:Premo-Flex FFC Jumper具有优异的保持力,确保连接的稳定性和可靠性。
    - 宽温度范围:可在极端环境下正常工作,适应-40°C至+105°C的操作温度范围。
    - 金镀层材料:提供良好的导电性能和抗腐蚀能力。
    市场竞争力
    Premo-Flex FFC Jumper凭借其优良的电气性能和高可靠性,在消费电子和工业控制设备中获得了广泛的应用。特别是在移动设备中,该产品可以显著提升连接质量和系统稳定性。

    应用案例和使用建议


    应用案例
    - 智能手机内部连接:Premo-Flex FFC Jumper用于连接屏幕与主板,提升内部布线的灵活性和稳定性。
    - 医疗器械中的应用:在便携式医疗设备中,该跳线确保信号传输的稳定性和设备的可靠性。
    使用建议
    - 在高温或低温环境中使用时,需考虑其最大工作温度范围。
    - 连接时注意避免过度弯曲电缆,以免损坏导线。
    - 定期检查连接器的清洁情况,确保良好的导电性能。

    兼容性和支持


    兼容性
    Premo-Flex FFC Jumper与Easy-On FFC/FPC Connector, FD19系列适配,可以实现快速、可靠的连接。
    支持
    - 厂商支持:Molex公司提供了详细的技术文档和支持服务,用户可以通过其官方网站获取更多信息。
    - 售后保障:如有质量问题,用户可以联系供应商进行退换货。

    常见问题与解决方案


    1. 问题:电缆过早损坏
    - 解决办法:确保连接过程中不使电缆过度弯曲,避免损坏。
    2. 问题:接触不良
    - 解决办法:定期检查连接器,确保其清洁并紧固连接。
    3. 问题:信号不稳定
    - 解决办法:确保所用环境温度符合产品的工作范围。

    总结和推荐


    综上所述,Premo-Flex FFC Jumper(产品编号:150180975)以其出色的电气性能、稳定的连接性和宽广的工作温度范围,在多个领域表现出色。特别是对于便携式设备和工业控制系统,该产品是极佳的选择。其广泛的兼容性和完善的售后服务也为用户提供了额外的保障。因此,我强烈推荐使用Premo-Flex FFC Jumper来满足各种高要求的应用需求。

0150180975参数

参数
长*宽*高 152.4mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0150180975厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0150180975数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0150180975 0150180975数据手册

0150180975封装设计

查看详情并下载
Symbol
Footprint
3D Model
