90151-2104

厂牌: MOLEX
产品描述: Push-Pull,Receptacle 2.54mm 2 4pin 3A 1.02μm 锡 黑色 通孔安装 5.08mm(长度)*5.08mm(高度)
供应商型号: N-90151-2104
供应商: 云汉优选
标准整包数: 1

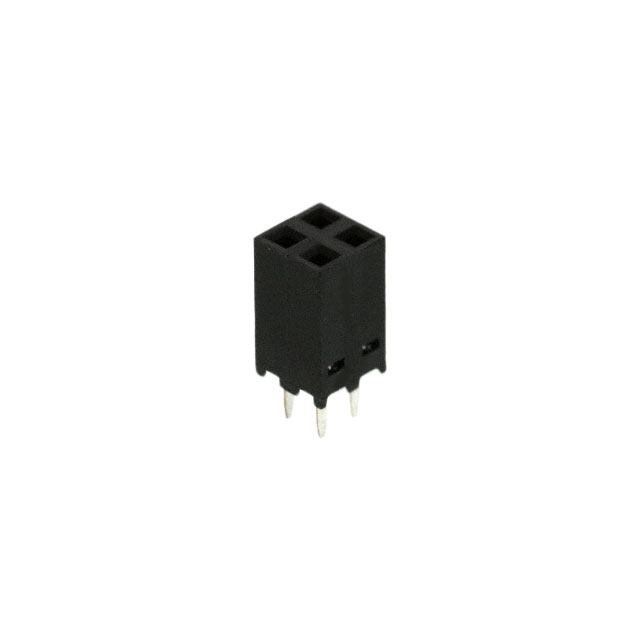

MOLEX 矩形连接器 - 针座 - 插座/母插口 90151-2104

90151-2104概述

    C-Grid III PC Board Connector 技术手册

    产品简介


    C-Grid III PC Board Connector 是一款用于板对板连接的高性能电子元件。作为 C-Grid 和 C-Grid III 连接器系列的一部分,这款垂直双排插头(Vertical Dual Row Header)专为高密度电路设计而生。主要功能包括支持高达4个电路的连接,采用镀锡(Tin, Sn)表面处理,具有出色的电气特性和耐用性。其主要应用领域包括信号传输、通信设备、工业控制和计算机硬件等。

    技术参数


    - 主要规格
    - 插座类型:垂直双排插座
    - 电路数:4个
    - 接触电流:最大3.0A
    - 最大电压:350V
    - 工作温度范围:-55°C 至 +125°C
    - 镀层厚度:接口镀层最小1.016µm,端子镀层最小1.016µm
    - 导电材料:磷青铜(Phosphor Bronze)
    - 物理特性
    - 插头长度:2.90mm
    - 两排布局
    - 间距:2.54mm(接口及端子)
    - 插针厚度:0.80mm, 1.70mm 推荐
    - 端子类型:通孔端子(Through Hole Termination)
    - 电气特性
    - 额定电流:3.0A
    - 工作电压:350V
    - 机械特性
    - 循环寿命:最高可达30次
    - 锁紧机构:无
    - 引脚锁定:无
    - 防错设计:无

    产品特点和优势


    C-Grid III PC Board Connector 在同类产品中表现卓越,主要优势如下:
    - 高密度连接:垂直双排设计可实现紧凑布局,适合空间受限的应用场景。
    - 可靠的电气特性:3.0A的最大接触电流和350V的工作电压,保证了信号传输的稳定性和可靠性。
    - 广泛的适用温度范围:从-55°C到+125°C的工作温度,使其能在严苛环境中保持良好性能。
    - 出色的耐久性:最大30次的循环寿命,确保长期可靠使用。

    应用案例和使用建议


    应用场景示例:
    - 通信设备:作为板对板连接器,适用于路由器、交换机等通信设备的内部连接。
    - 工业自动化:在PLC模块间进行信号传输,满足高速信号传输需求。
    使用建议:
    - 温度管理:虽然产品具备较宽的工作温度范围,但在极端环境下仍需注意散热问题。
    - 安装方向:垂直安装可以节省空间,但需要注意安装位置不会导致热源过于集中。
    - 定期检查:由于产品可能经历多次插拔,建议定期检查接触点的磨损情况,确保信号传输质量。

    兼容性和支持


    C-Grid III PC Board Connector 与同一系列的其他产品兼容,如C-Grid系列和C-Grid III系列的其他型号。制造商提供了详尽的产品规格和技术文档,客户可以通过官方渠道获得技术支持和服务。此外,产品符合多项国际标准,包括中国RoHS和欧盟RoHS指令,确保其环保属性。

    常见问题与解决方案


    1. 问题:连接器插入困难。
    - 解决方法:检查插头和插座是否有灰尘或异物,使用适当的工具清洁接触面。

    2. 问题:信号传输不稳定。
    - 解决方法:检查是否达到规定的最大电流和电压,确保插拔操作规范,避免过度弯曲引脚。

    总结和推荐


    C-Grid III PC Board Connector 在性能、耐用性和应用灵活性方面表现出色,适用于多种严苛的工业和消费电子产品中。结合其广泛的工作温度范围和出色的电气特性,使得该产品在市场上具有很高的竞争力。强烈推荐在需要高密度连接和可靠信号传输的应用中选用此产品。

90151-2104参数

参数
触头镀层 - 配接
排数 2
触头镀层厚度 - 配接 1.02μm
额定电流 3A
类型 Push-Pull,Receptacle
间距-配接 2.54mm
针脚数 4pin
防护等级 -
颜色 黑色
长*宽*高 5.08mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装
