151660813

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable
供应商型号:
供应商:
标准整包数: 0

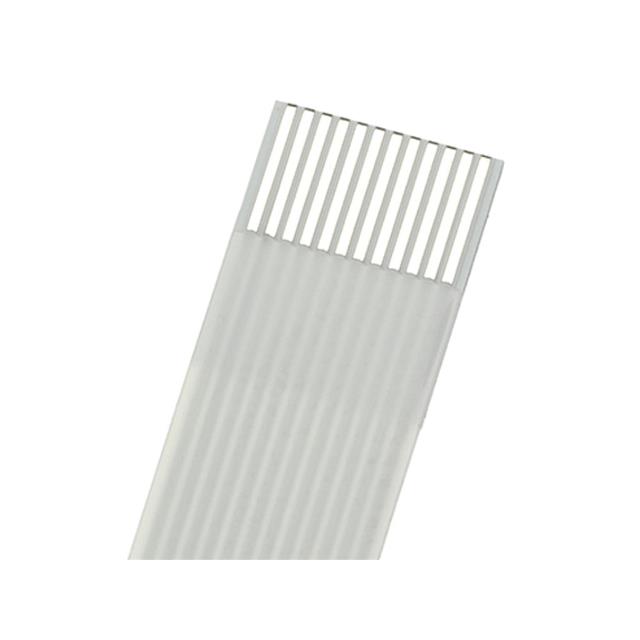

MOLEX 扁平带状线缆 151660813

151660813概述

    # 0.50MM PITCH FLAT FLEX CABLE (FFC) 技术手册

    产品简介


    产品名称
    0.50MM CENTER FFC JUMPER CABLE (EXTRA FLEXIBLE, 105°C, Sn PLATED)
    产品类型
    扁平柔性电缆(FFC)
    主要功能
    - 高柔韧性设计,适合高频率应用
    - 能在-40°C到105°C的温度范围内稳定工作
    - 表面镀锡铜导体,提高电流传输效率和抗腐蚀能力
    应用领域
    适用于消费电子、通讯设备、汽车电子、工业控制等领域,如笔记本电脑、手机、平板电脑内部连接线、显示器连接线等。

    技术参数


    尺寸规格
    - 中心距:0.50 ± 0.05 mm
    - 导体宽度:0.30 ± 0.02 mm
    - 绝缘厚度:0.12 ± 0.05 mm
    - 连接端厚度:0.30 ± 0.05 mm
    - 绝缘长度:20到3999 mm时,± 5.00 mm
    电气特性
    - 导体电阻:23°C时不超过2200 Ω/km
    - 绝缘电阻:每米10 MΩ以上
    - 工作电压:60 V AC
    - 电流承载能力:0.35 A (所有导体满载),温度上升不超过40°C
    - 介电常数:150 Ω (1 MHz)
    - 电容:50 pF/m (1 kHz)
    环境要求
    - 操作温度范围:-40°C 至 +105°C
    - 温度耐受性:168小时,136°C
    - 热循环测试:-55°C至+85°C之间进行25个周期后仍保持绝缘电阻
    - 冷弯曲测试:-40°C下96小时,3 mm直径绕圈后继续正常工作
    - 湿度耐受性:96小时,60°C,95% RH
    其他规格
    - 折叠寿命:手动180°折叠20次无损坏
    - 磨损耐受性:EN3475-503标准,10,000次摩擦无损伤
    - 焊接性:250 ± 10°C下30秒浸锡无分层

    产品特点和优势


    特点
    - 额外的灵活性,适合复杂的电路布局和空间限制的应用场合
    - 优异的热稳定性,确保在极端温度下仍能正常工作
    - 高可靠性,通过了严苛的物理和电气测试
    - 罗氏合规(RoHS)符合环保标准
    优势
    - 高电流承载能力,在紧凑的空间内实现了大功率传输
    - 出色的温度范围适应性,适用于多种工业和消费级应用
    - 强大的耐磨和抗弯折性能,延长使用寿命
    - 稳定的焊接性,易于安装和维护

    应用案例和使用建议


    应用案例
    - 笔记本电脑内部线缆连接
    - 平板电脑显示屏与主板之间的信号传输
    - 手机摄像头模块与主板的连接
    使用建议
    - 在设计阶段考虑适当的弯曲半径以避免过度疲劳
    - 使用配套的专用工具进行连接以确保最佳性能
    - 定期检查连接部位,确保焊接牢固和接触良好

    兼容性和支持


    兼容性
    - 与大多数主流电子设备兼容,特别适用于需要高柔性设计的应用场合
    - 适用于不同的连接器配置(Type A和Type D)
    支持
    - 厂商提供全面的技术支持,包括详细的安装指南和故障排除文档
    - 提供样品和技术咨询,帮助客户更好地理解和应用该产品

    常见问题与解决方案


    问题一:连接不稳定
    解决方案:检查连接部位是否有灰尘或其他杂质,清洁后再重新连接
    问题二:信号传输不稳定
    解决方案:确认焊接点是否牢固,如有松动需重新焊接并确保焊接质量
    问题三:过热问题
    解决方案:确保电缆处于规定的温度范围内,避免长时间超过最大允许温度

    总结和推荐


    综合评估
    0.50MM PITCH FLAT FLEX CABLE (FFC)凭借其高柔韧性、高温度稳定性和出色的电气性能,使其成为众多高可靠性应用场景的理想选择。它不仅满足了各种严格的工业和消费电子需求,还提供了卓越的耐久性和低维护成本。
    推荐使用
    我们强烈推荐这款FFC产品用于需要高柔性、高稳定性的电子设备中。无论是研发工程师还是终端用户,都能从其稳定的表现和持久的使用寿命中受益。

151660813参数

参数
长*宽*高 50.8mm(长度)
零件状态 在售
包装方式 袋装

151660813厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
