520302429

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 1mm 24pin 5.2mm FPC 1A 铋,锡 底部 通孔安装 3.5mm(高度)
供应商型号: 520302429
供应商: 云汉优选
标准整包数: 10

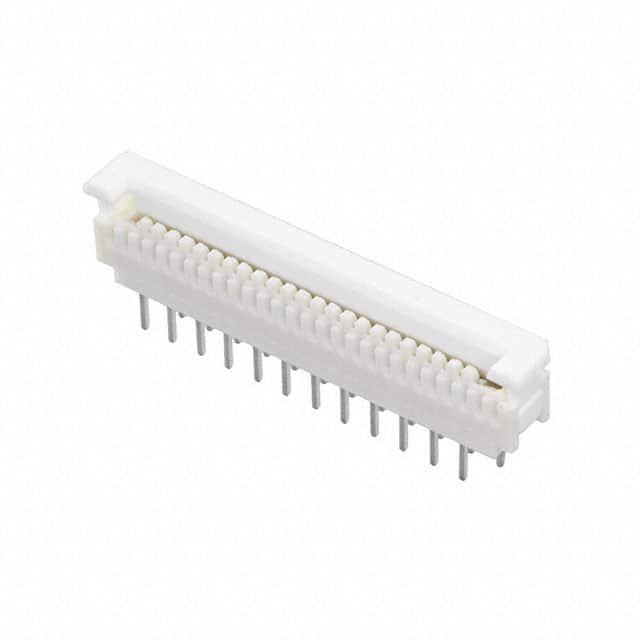

MOLEX FFC/FPC连接器 520302429

520302429概述


    产品简介


    产品名称:1.0 FPC CONN ZIF (ST)
    类型: 正向零插入力柔性印刷电路板连接器(FPC Connector)
    主要功能: 支持零插入力连接,确保操作时插拔轻松无损;具有低接触电阻、高可靠性及长使用寿命的特点。
    应用领域: 主要应用于消费电子、工业控制、医疗设备、通信设备等领域。

    技术参数


    - 电气特性:
    - 角度容差: ± 3.0°
    - 尺寸单位: mm
    - 尺寸比例: 10:1
    - 插入深度: 2.4 mm
    - 接触位置: 3.7 mm
    - 行间距: 2.4 mm
    - 材料:
    - 终端材料: 磷青铜,镍底,锡铋镀层 (厚度 t = 0.32 mm)
    - 外壳材料: 66尼龙,UL94V-0 等级
    - 活动机构: 聚酯,UL94V-0 等级
    - 安装孔尺寸:
    - 孔径: 2.7 mm
    - 孔深: 1.6 mm
    - 兼容标准:
    - 针脚数: 从 1 到 20
    - 尺寸公差: 规定在各针脚数范围内
    - 其他:
    - 带铅产品: 符合 ROHS 标准的无铅版本

    产品特点和优势


    - 零插入力设计: 确保无损连接,延长设备寿命。
    - 高可靠性: 采用优质材料制成,保证长期使用不会出现接触不良的情况。
    - 易于维护: 设计人性化,方便拆卸与清洁。
    - 高精度制造: 严格的质量控制标准,确保每个组件都符合要求。

    应用案例和使用建议


    应用案例:
    在工业控制系统的信号传输中,连接器用于将传感器采集的数据信号通过柔性电路板传输到主控制器上。此外,在一些医疗设备中也广泛使用这种连接器来确保高可靠性。
    使用建议:
    - 在组装过程中应注意严格按照图纸和说明进行操作,特别是终端的方向和插入深度。
    - 定期检查连接器的工作状态,发现损坏应及时更换,避免影响整个系统的正常运行。

    兼容性和支持


    - 兼容性: 该产品能够兼容大多数柔性印刷电路板和相关接口,支持不同针脚数量的设计需求。
    - 支持与维护: 摩尔克斯电子科技有限公司提供专业的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    1. 问题: 连接器在使用过程中容易松动
    解决方案: 检查安装孔尺寸是否符合要求,确保安装稳固。同时检查是否有异物阻碍连接器锁紧。
    2. 问题: 信号传输不稳定
    解决方案: 检查连接器是否完全插入到位,确认终端的接触情况良好。如果有必要可以重新焊接或更换新的连接器。
    3. 问题: 连接器过热
    解决方案: 检查安装环境是否符合标准要求,注意散热设计是否合理。如有必要应考虑更换散热性能更好的连接器型号。

    总结和推荐


    综合评估: 该款1.0 FPC CONN ZIF (ST) 连接器凭借其零插入力设计、高可靠性和易维护性,在众多同类产品中脱颖而出。特别是在工业控制和医疗设备等对信号传输稳定性要求较高的应用场景中表现尤为突出。
    推荐使用: 我们强烈推荐这款产品用于各种需要稳定可靠的信号传输场合。无论是从产品质量还是性价比来看,它都是一个值得信赖的选择。

520302429参数

参数
扁平柔性类型 FPC
针脚数 24pin
板上高度 5.2mm
间距 1mm
触头镀层 铋,锡
额定电流 1A
外壳颜色 -
连接器/触头类型 底部
端接 -
长*宽*高 3.5mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 托盘

520302429厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

520302429数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 520302429 520302429数据手册

520302429封装设计

查看详情并下载
Symbol
Footprint
3D Model
