1200868379

产品分类: 圆形线缆
厂牌: MOLEX

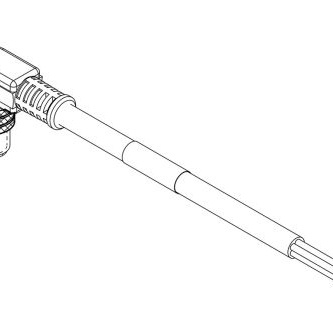

产品描述: Brad from Molex 传感器执行器电缆, 120086系列, 4芯, M8转无终端接头
供应商型号: 2243349
供应商: 海外现货
标准整包数: 1
MOLEX 圆形线缆 1200868379

1200868379概述


    产品简介


    本文档介绍的是Molex公司生产的M8x1圆形连接器系列产品。这些连接器主要用于工业自动化、机器人技术、汽车制造等领域,能够提供可靠的数据传输和电力传输功能。它们具有多种触点配置(3极、4极和5极),以满足不同的应用需求。

    技术参数


    以下是M8x1连接器的技术规格和性能参数:
    - 触点位置及颜色:
    - 3极:PIN 1为棕色,PIN 3为蓝色,PIN 4为黑色。
    - 4极:PIN 1为棕色,PIN 2为白色,PIN 3为蓝色,PIN 4为黑色。
    - 5极:PIN 1为棕色,PIN 2为白色,PIN 3为蓝色,PIN 4为黑色,PIN 5为灰色。
    - 额定电压:
    - 3个触点:60V AC/DC
    - 4个和5个触点:30V AC/DC
    - 电流承载能力:所有触点均为3A。
    - 保护等级:IP67(防尘防水)。
    - 工作温度范围:-25°C 至 +80°C。
    - 连接器材质:
    - 针脚:镀镍黄铜
    - 外壳:镀镍黄铜
    - 绝缘材料:黑色热塑性聚氨酯(TPU)

    产品特点和优势


    M8x1系列连接器具有以下特点和优势:
    - 可靠的机械连接:插针与插座设计保证了连接的稳定性,能够在各种环境中保持良好的接触效果。

    - 高防护等级:达到IP67标准,可以防止灰尘和水的侵入,适合恶劣的工作环境。

    - 多样化的配置选择:提供3极、4极和5极选项,满足不同应用场景的需求。

    - 便捷安装:通过耦合螺母进行快速连接和断开,简化了安装过程。

    - 广泛的应用领域:适用于工业自动化、机器人技术、汽车制造等行业。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于传感器与控制系统的连接,确保数据传输的稳定性和可靠性。
    - 汽车制造:用于车载电子系统之间的连接,保证电气系统的正常运行。
    使用建议:
    - 在选择连接器时,根据实际需求选择合适的触点数量和电缆长度。
    - 确保接线时正确识别PIN号和颜色编码,避免接反。
    - 安装过程中注意密封圈的位置和正确安装,确保达到IP67的防护等级。

    兼容性和支持


    M8x1系列连接器与多种工业标准兼容,如IEC 61076-2-104。Molex公司提供全面的技术支持和服务,包括产品定制和售后支持,确保客户在使用过程中能够得到及时的帮助和指导。

    常见问题与解决方案


    问题1:连接器插拔力不稳定。
    - 解决方案:检查插针和插座是否有异物或磨损,必要时更换新的连接器。
    问题2:电气接触不良。
    - 解决方案:重新接线并确保所有连接牢固,必要时清洁连接部位。
    问题3:防水性能不佳。
    - 解决方案:确认密封圈安装正确,如有损坏应及时更换。

    总结和推荐


    综上所述,M8x1系列连接器以其高可靠性、广泛的适用性和简便的操作性,成为众多工业领域的理想选择。无论是对于工业自动化还是汽车制造等领域,这些连接器都能够提供卓越的性能表现。因此,我们强烈推荐此系列产品给需要稳定、高效电气连接的应用场景。

1200868379参数

参数
长*宽*高 10m(长度)
包装方式 散装

1200868379厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1200868379数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形线缆 MOLEX 1200868379 1200868379数据手册

1200868379封装设计

查看详情并下载
Symbol
Footprint
3D Model
