0152671084

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 37Conductors 0.152m 1.2A
供应商型号:
供应商:
标准整包数: 0
MOLEX 扁平带状线缆 0152671084

0152671084概述

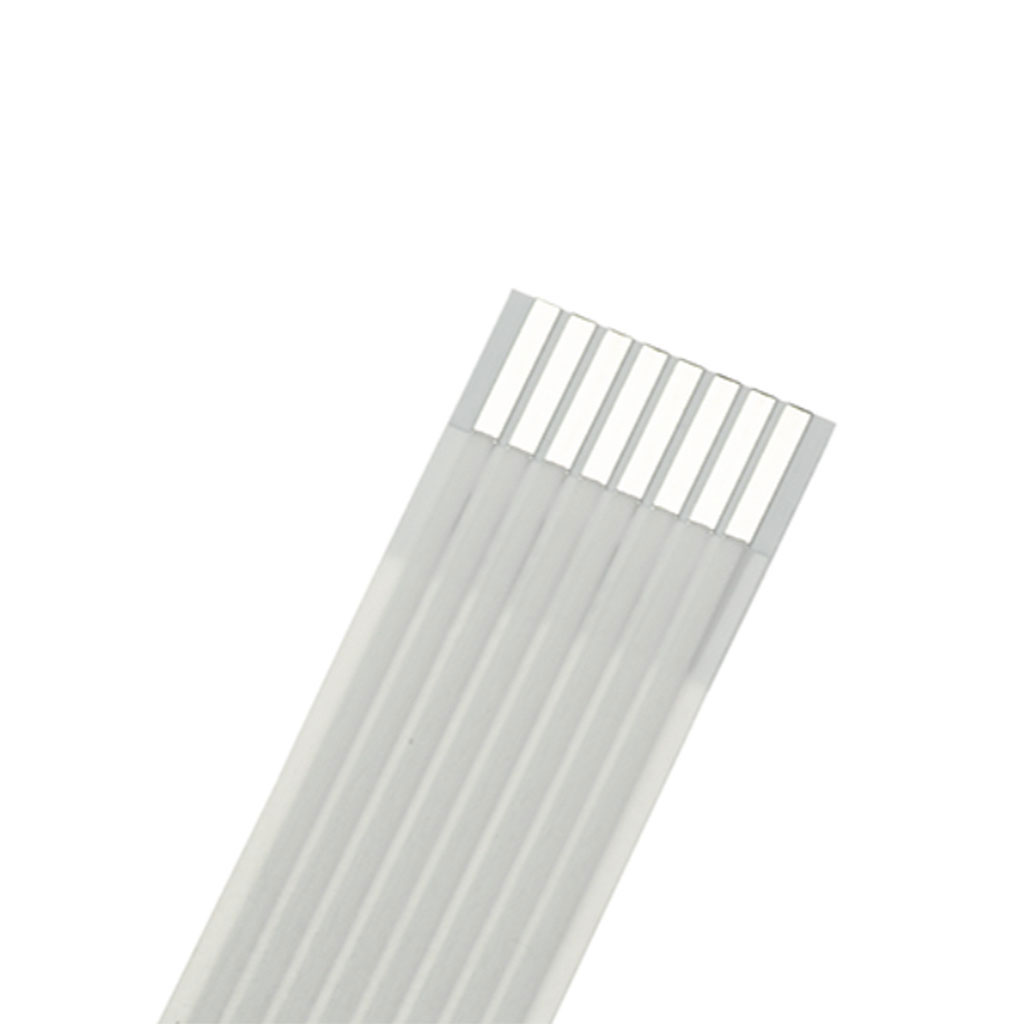

    Premo-Flex™ Flat Flex Cable Jumpers

    1. 产品简介


    Premo-Flex™ Flat Flex Cable Jumpers(扁平柔性电缆跳线)是Molex公司推出的一种新型电子元器件,专为印刷电路板(PCB)之间的连接设计。这些跳线具有多种规格,包括不同的间距、电缆长度和厚度,最高可承受+105°C的工作温度。它们广泛应用于汽车、消费电子、计算机、工业、医疗设备、军事及家用电器等多个行业,适用于各种复杂环境下的信号传输需求。

    2. 技术参数


    - 电缆厚度:0.12mm、0.22mm、0.27mm
    - 间距:0.50mm、1.00mm、1.25mm
    - 最大工作温度:+105°C
    - 额定电压:60V
    - 电流承载能力:
    - 0.50mm间距:0.5A
    - 1.00mm间距:1.2A
    - 1.25mm间距:1.4A
    - 导体电阻:每公里最大730欧姆
    - 绝缘电阻:每公里最小10兆欧姆
    - 耐折叠性:可手动折叠180°,半径4.00mm,最少20次循环
    - 环境适应性:
    - 温度范围:-40°C至+105°C
    - 阻燃等级:UL 758 VW-1
    - 长时间高温测试:168小时,136°C
    - 湿度测试:96小时,60°C,95%相对湿度

    3. 产品特点和优势


    - 多种电路尺寸:从4到60不等,支持定制长度。
    - 灵活接触区配置:接触区可配置在同一侧或相反侧。
    - 高可靠性:经受900,000次弯曲周期,远超标准跳线的6,000次。
    - 易于组装:支持零插入力(ZIF)、非ZIF和低插入力(LIF)连接器。
    - 材料选择多样:提供镀锡和镀金选项,满足不同应用需求。
    - 环保认证:符合RoHS和无卤素标准。
    - 高性价比:提供标准和定制长度,减少客户工具成本和交货期。

    4. 应用案例和使用建议


    - 汽车电子:用于GPS设备、LCD显示屏、键盘等部件间的信号传输。
    - 消费电子:用于电视顶盒、摄像机、等离子显示器等设备的内部连接。
    - 计算机:用于笔记本电脑、打印机、扫描仪、键盘和液晶面板等设备的内部连接。
    - 工业设备:用于各种工业自动化设备和控制系统中的信号传输。
    - 医疗设备:用于手术灯等精密设备的内部布线。
    - 家用电器:用于控制面板等部件间的信号传输。
    使用建议:
    - 在组装前,确保电缆正确弯曲以避免损坏。
    - 使用适当的ZIF或LIF连接器,以确保最佳的信号传输效果。
    - 定期检查电缆的磨损情况,及时更换老化部件。

    5. 兼容性和支持


    - 兼容性:Premo-Flex™ Flat Flex Cable Jumpers与Molex公司的ZIF、非ZIF和LIF连接器兼容。
    - 支持和服务:Molex公司提供详尽的技术文档和支持服务,帮助客户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:电缆在弯曲后出现断裂。
    - 解决方案:确保电缆弯曲半径大于4.00mm,且弯曲次数不超过20次。
    - 问题2:信号传输不稳定。
    - 解决方案:检查连接器是否正确安装,并确认电缆没有受到机械损伤。
    - 问题3:电缆过热。
    - 解决方案:确保电缆在规定的温度范围内使用,避免长时间高温工作。

    7. 总结和推荐


    Premo-Flex™ Flat Flex Cable Jumpers凭借其高灵活性、长寿命和广泛的适用性,在众多行业中展现出卓越的性能。它们不仅能满足严格的工业标准,还提供了出色的耐用性和可靠性。因此,强烈推荐在需要高性能、高可靠性的场合下使用这些电缆跳线。

0152671084参数

参数
长*宽*高 152.4mm(长度)
零件状态 在售
包装方式 散装

0152671084厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0152671084数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0152671084 0152671084数据手册

0152671084封装设计

查看详情并下载
Symbol
Footprint
3D Model
