0151661001

产品分类: 扁平带状线缆
厂牌: MOLEX

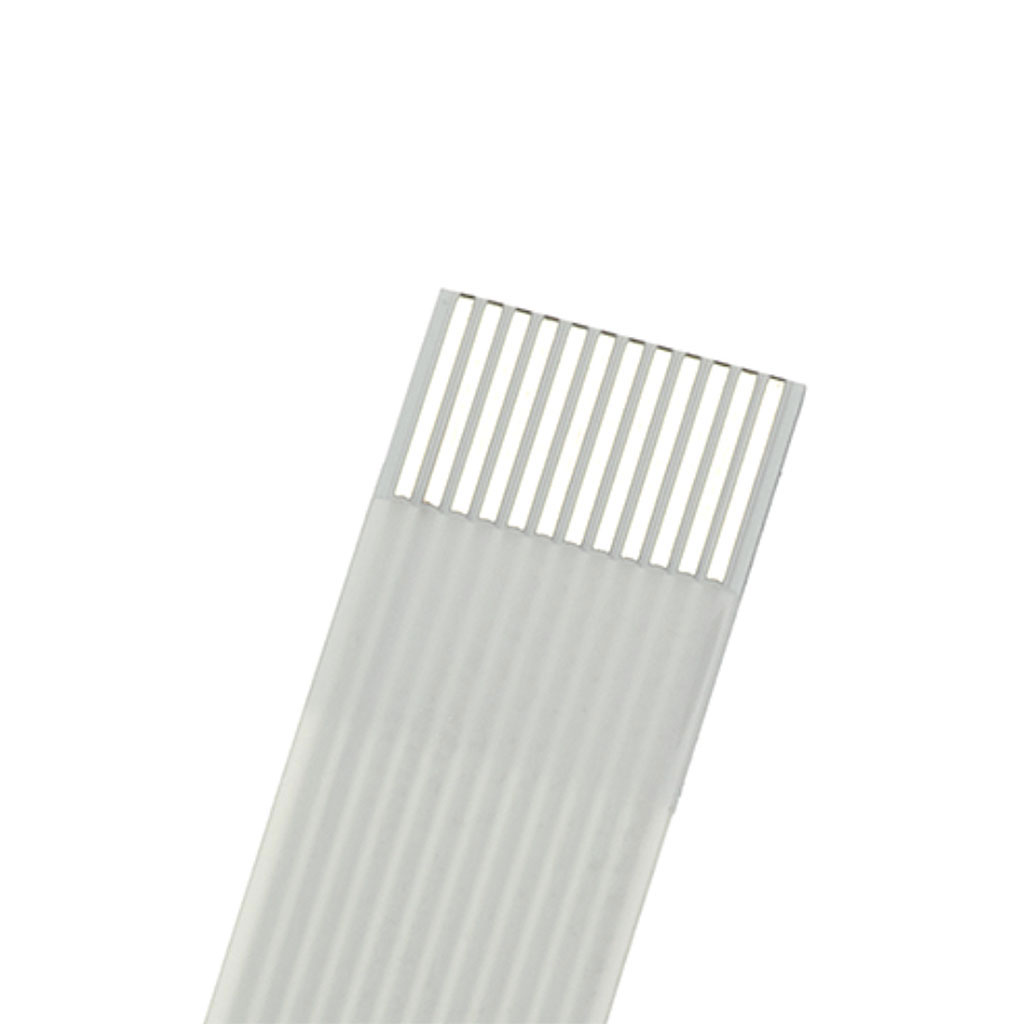

产品描述: Cable Assembly FFC Jumper Cable
供应商型号:
供应商:
标准整包数: 0
MOLEX 扁平带状线缆 0151661001

0151661001概述

    # 0.50mm Pitch Premo-Flex FFC Jumper 技术手册

    1. 产品简介


    Premo-Flex FFC Jumper 是一款高密度扁平柔性电缆(Flat Flexible Cable, FFC)跳线,专为高可靠性要求的应用而设计。它采用0.50mm的接口间距,支持49路电路连接,适用于各种需要空间紧凑且高度可靠的连接场合。这款FFC跳线广泛应用于消费电子、工业自动化、医疗设备及通信设备等领域。

    2. 技术参数


    - 型号: 0151661227
    - 系列: 15166
    - 电缆长度: 0.305米
    - 电路数: 49个
    - 最大电流: 每个触点最大0.5安培
    - 最大电压: 60伏交流电
    - 工作温度范围: -40°C 至 +105°C
    - 接口间距: 0.50毫米
    - 端子类型: 同侧接触点(Type A)
    - 端子材料: 锡(Sn)镀层

    3. 产品特点和优势


    Premo-Flex FFC Jumper 独特的优势在于其极高的可靠性和紧凑的设计。0.50mm的接口间距使其能够在有限的空间内实现高密度布线,非常适合现代设备的小型化趋势。其抗振、抗冲击的特性确保了长期稳定运行,广泛适用于工业、医疗和消费电子等领域。此外,其同侧接触点的设计使得安装更为便捷,降低了组装错误的可能性。

    4. 应用案例和使用建议


    应用案例
    1. 消费电子: 用于智能手机和平板电脑内部的排线连接。
    2. 工业自动化: 在自动化设备中作为传感器和控制板之间的信号传输媒介。
    3. 医疗设备: 用于便携式医疗设备内部连接,确保高可靠性。
    使用建议
    - 在高温环境中使用时,确保电缆周围没有热源。
    - 由于是扁平柔性电缆,应避免频繁弯折同一位置,以免造成电缆疲劳。
    - 在组装时,确保端子对齐无误,以防止接触不良。

    5. 兼容性和支持


    Premo-Flex FFC Jumper 与其他标准0.50mm接口的FFC/FPC连接器兼容,确保了其广泛的适用性。制造商提供详细的技术文档和支持服务,包括快速响应的技术支持团队和详细的安装指南,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保两端插头对齐并正确插入 |
    | 信号干扰严重 | 检查是否有其他强电磁干扰源,并考虑屏蔽措施 |
    | 寿命短 | 避免频繁弯折电缆的同一位置 |

    7. 总结和推荐


    综上所述,Premo-Flex FFC Jumper 以其高密度连接、可靠的性能和广泛的应用领域脱颖而出。它的设计满足了现代设备对小型化和高可靠性的需求。对于需要高密度、小型化连接解决方案的应用场景,强烈推荐使用这款Premo-Flex FFC Jumper。
    欲获取更多信息,请访问 [Molex 官方网站](https://www.molex.com/) 或联系客服。

0151661001参数

参数
长*宽*高 203.2mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0151661001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0151661001数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0151661001 0151661001数据手册

0151661001封装设计

查看详情并下载
Symbol
Footprint
3D Model
