897621402

产品分类: 同轴线缆
厂牌: MOLEX

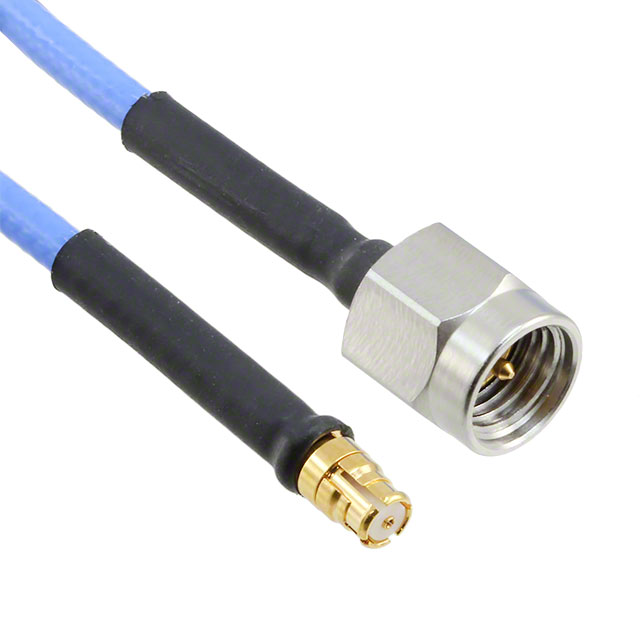

产品描述: Cable Assembly PT-10010-A 0.304m SMA to SMP PL-RCP
供应商型号:
供应商:
标准整包数: 0
MOLEX 同轴线缆 897621402

897621402概述

    电子元器件技术手册:柔性微波电缆组件

    1. 产品简介


    柔性微波电缆组件是高可靠性射频应用中的关键组件,广泛应用于航空航天、国防、通信、医疗设备及科学研究等领域。这类组件通过集成高性能的Temp-Flex同轴电缆与Molex射频连接器,提供卓越的电气性能和灵活性,替代传统的刚性半硬电缆。

    2. 技术参数


    - 基本规格:电缆阻抗为50±1欧姆,电压驻波比(VSWR)最小化至1.35,插入损耗最低可达0.4 dB。
    - 电气特性:
    - 空气介电超低损耗电缆采用独特的空气增强设计,速度传播系数(VoP)高达87%。
    - 固态低损耗氟聚合物(PFA)电缆的VoP为70%。
    - 电缆容量典型值为23.0 pF/ft至29 pF/ft,具体取决于型号。
    - 机械参数:最小静态弯曲半径为0.20英寸,直径范围为0.056英寸至0.158英寸。
    - 认证与测试:提供符合相关行业标准的测试报告和认证文件。

    3. 产品特点和优势


    - 优异的电气性能:提供出色的VSWR和低插入损耗,确保稳定的电气性能。
    - 双层屏蔽设计:双层箔包覆编织屏蔽结构,提供大于100 dB的电磁屏蔽效果。
    - 灵活且易于安装:相较于刚性半硬电缆,柔性电缆更易于布线和安装,显著提高了安装效率。
    - 多种连接器选项:包括SMA、2.92 mm、SMP和SMPM等多种连接器,满足不同应用需求。

    4. 应用案例和使用建议


    - 航空航天:用于卫星通讯系统的天线馈电系统。
    - 国防:雷达和电子战系统的信号传输。
    - 医疗设备:MRI设备中的射频传输线。
    - 科研仪器:实验室高精度测量仪器的信号连接。
    - 使用建议:确保电缆在安装时保持最小弯曲半径要求,避免过度扭曲以减少插入损耗和提高使用寿命。根据具体应用需求选择合适的电缆长度和连接器类型。

    5. 兼容性和支持


    - 兼容性:与各类射频连接器兼容,确保广泛的适用性。
    - 支持服务:提供全面的技术支持和维护服务,包括定制开发和现场技术支持。

    6. 常见问题与解决方案


    - 问题1:插入损耗过高。
    - 解决方法:检查连接器是否安装正确,电缆是否存在损坏。
    - 问题2:VSWR偏高。
    - 解决方法:确保连接处无松动,电缆弯曲半径符合要求。
    - 问题3:电缆过热。
    - 解决方法:检查电源功率是否超出电缆额定功率,确保良好的散热条件。

    7. 总结和推荐


    柔性微波电缆组件凭借其卓越的电气性能、灵活的设计和广泛的适用性,在多个领域表现出色。尤其适合需要高可靠性、稳定性及灵活性的应用场合。建议用户根据具体应用场景选择合适的型号和配置,以充分发挥其性能优势。
    总结来看,这款柔性微波电缆组件不仅提供了出色的电气性能,还具备灵活的安装特性,值得在多个行业广泛应用。我们强烈推荐此产品用于对射频传输有高要求的应用环境中。

897621402参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 袋装

897621402厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

897621402数据手册

厂牌 PDF简要描述 下载
MOLEX 同轴线缆 MOLEX 897621402 897621402数据手册
