2053380004

厂牌: MOLEX

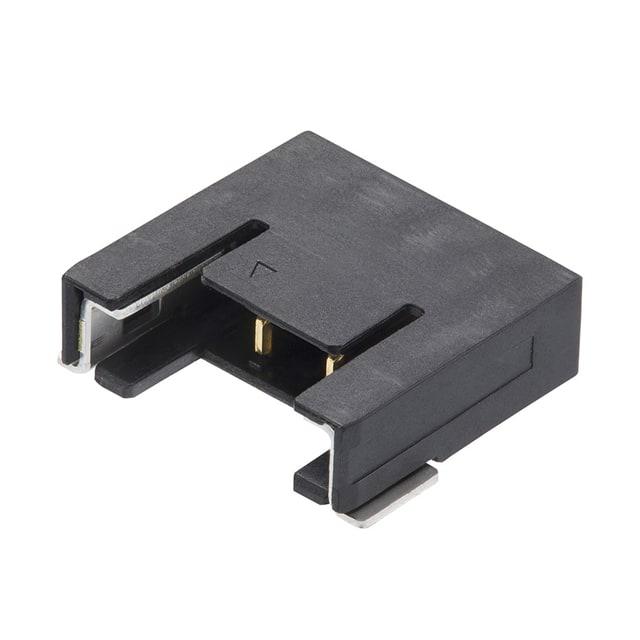

产品描述: Molex 2.0mm间距4p单排排针, Pico-Lock系列, 直角, 表面
供应商型号: 2053380004
供应商: 云汉优选
标准整包数: 1800

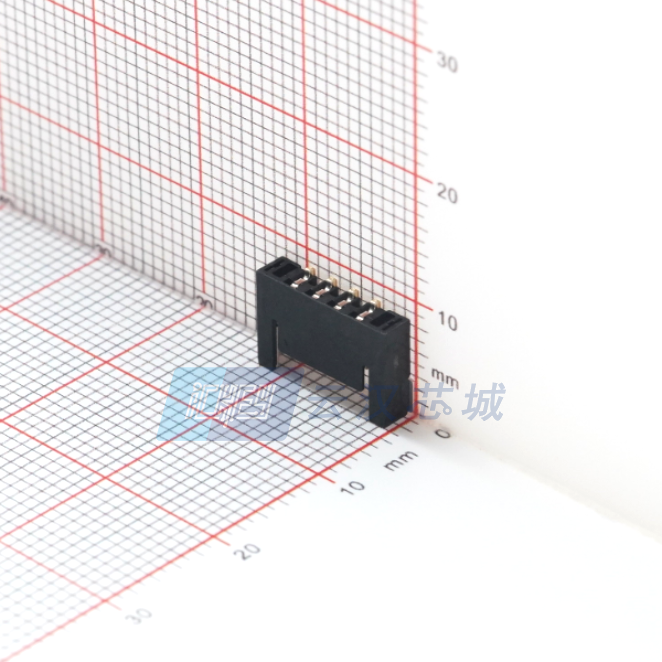

MOLEX 矩形连接器 - 针座 - 插座/母插口 2053380004

2053380004概述

    PICO-LOCK 2.0 单排表面贴装插头组件技术手册

    1. 产品简介


    PICO-LOCK 2.0 单排表面贴装插头组件是一款专为高性能连接需求设计的电子元器件。该组件采用单排表面贴装(SMT)直角(R/A)类型,具备金镀层,适用于各类电路板上的连接任务。它的主要功能是实现电路板间的稳定电气连接,广泛应用于通信设备、计算机系统、消费电子及工业自动化等领域。

    2. 技术参数


    - 尺寸单位:毫米(mm)
    - 公差:
    - 角度公差:± 3.0°
    - 位置公差:
    - 四位小数:± 0.2
    - 三位小数:± 0.2
    - 两位小数:± 0.2
    - 一位小数:± 0.2
    - 零位小数:± 0.2
    - 焊锡尾部和平装针的共面性:最大0.1mm
    - 外壳材料:聚酰胺(PA),UL94V-0,黑色
    - 端子材料:铜合金
    - 接触区域电镀:金镀层,最小厚度0.1微米
    - 焊接尾部电镀:金镀层,镍底镀层,最小厚度1.0微米
    - 平装针材料:铜合金
    - 平装针电镀:哑光锡镀层,镍底镀层,最小厚度1.0微米
    - 累积间距:40±0.2mm
    - 引脚数量:可选范围为#20至#26
    - 包装规格:每卷1800个,采用32mm宽度的压花带

    3. 产品特点和优势


    PICO-LOCK 2.0 插头组件具有以下几个显著特点和优势:
    - 高强度连接:采用先进的PICO-LOCK锁定机制,确保在高振动和高温环境中仍能保持稳定的电气连接。
    - 耐久性:外壳采用UL94V-0级防火等级的聚酰胺材料,提供优异的机械强度和热稳定性。
    - 高可靠性:电镀工艺采用高标准的金镀层,确保长期的电气性能稳定。
    - 易于安装:设计符合SMT标准,便于自动装配线上的快速安装和生产。

    4. 应用案例和使用建议


    PICO-LOCK 2.0 插头组件广泛应用于各种需要稳定电气连接的应用场景,如服务器主板、电信基站设备和汽车电子控制系统。例如,在服务器主板中,该组件用于连接CPU和内存条,要求能够承受高电流和长时间运行的考验。
    使用建议:
    - 在安装前,确保所有焊接尾部的共面性符合0.1mm的标准。
    - 使用推荐的金镀层工艺以确保最佳的电气连接性能。
    - 定期检查插头组件的外观是否有磨损或腐蚀,及时更换损坏部件以维持系统的稳定运行。

    5. 兼容性和支持


    该产品与同类插头组件具有良好的兼容性,适合于多种不同的应用场景。制造商提供了详细的包装规格和技术文档,以便用户进行正确的装配和维护。此外,用户还可以通过官方渠道获得技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接尾部出现共面性误差 | 检查并调整焊锡温度和时间,确保焊接过程控制得当。 |
    | 插头组件接触不良 | 清理接触区域,去除灰尘和氧化物;如有必要,更换新的插头组件。 |
    | 连接后出现松动 | 检查PICO-LOCK锁定机制是否正常工作,必要时重新锁紧。 |

    7. 总结和推荐


    PICO-LOCK 2.0 单排表面贴装插头组件凭借其卓越的可靠性和稳定性,成为众多高性能连接应用的理想选择。其独特的PICO-LOCK锁定机制、高耐久性的材料以及简便的安装方式使其在市场上具有较强的竞争力。我们强烈推荐此产品用于需要稳定电气连接的各种应用场景。
    综上所述,PICO-LOCK 2.0 插头组件是一款性能出色、易于安装且高度可靠的电子元器件,非常值得在相关应用中使用。

2053380004参数

参数
颜色 -
间距-配接 2mm
触头镀层厚度 - 配接 100nm
类型 Detent Lock,Header
针脚数 4pin
防护等级 -
排数 1
触头镀层 - 配接
额定电流 6.5A
通用封装 SMD,P=2mm
安装方式 贴片安装
应用等级 工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 卷带包装

2053380004厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2053380004数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 2053380004 2053380004数据手册

2053380004封装设计

查看详情并下载
Symbol
Footprint
3D Model
