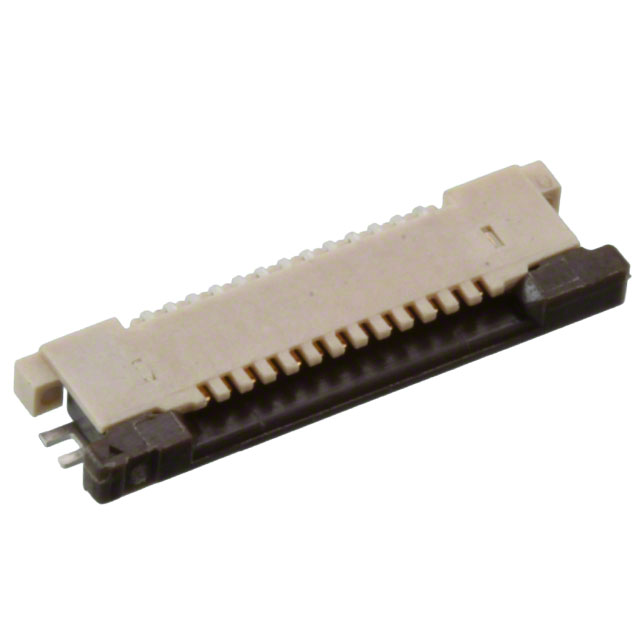

545501371

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 13pin 1.2mm FFC,FPC 500mA 金 底部 贴片安装
供应商型号: 545501371
供应商: 云汉优选
标准整包数: 10
MOLEX FFC/FPC连接器 545501371

545501371概述


    产品简介


    产品名称:0.5mm PITCH FPC CONNECTOR 系列
    产品类型:0.5mm间距的柔性印刷电路连接器(FPC Connector),采用零铅设计。
    主要功能:用于电子设备内部或外部的柔性电路板与主板之间的信号传输和电源供应。
    应用领域:广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备及其他需要高密度连接的电子产品中。

    技术参数


    - 额定电压:50V (AC 有效值/DC)
    - 额定电流:0.5A
    - 适用温度范围:-40°C 至 +85°C(包括终端温度上升)
    - 机械性能
    - 插拔力:初始插入力和拔出力随插拔次数增加而略有下降,但仍在可接受范围内。
    - FPC保持力:不同极数下保持力最小值见详细数据表。

    产品特点和优势


    1. 低接触电阻:最大接触电阻为40毫欧,确保高效稳定的电能传输。
    2. 高绝缘性能:最小绝缘电阻为50兆欧,提高了安全性和抗干扰能力。
    3. 优良的机械性能:经过严格的测试,包括重复插拔、振动、冲击、高温、低温、湿热、盐雾等多种环境条件下的表现,确保长期稳定使用。
    4. 符合行业标准:通过多个国际标准测试,如JIS C5402、MIL-STD-202、JIS C60068-2-2等,确保产品可靠性。

    应用案例和使用建议


    - 智能手机:作为屏幕和主板之间的连接器,可以实现高速数据传输和稳定的电源供应。
    - 平板电脑:在狭小空间内提供可靠的数据和电源传输,同时保证设备整体轻薄。
    - 可穿戴设备:在小巧紧凑的空间中实现稳定的信号传输和高效的能量供给。
    使用建议:
    1. 在组装过程中,建议使用固定板以防止柔性电路板的变形。
    2. 进行焊锡操作时,严格按照推荐温度曲线进行,避免因焊锡不足或过度导致的问题。
    3. 定期进行维护检查,特别是检查接触点的清洁度,以确保长期可靠的电气连接。

    兼容性和支持


    - 兼容性:该产品与多种FPC类型兼容,具体请参考技术文档。
    - 厂商支持:提供详细的技术资料和应用指导,确保客户能够顺利集成和使用该产品。

    常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方案:检查并重新焊接所有接触点,确保焊点质量。
    2. 问题:接触电阻过高
    - 解决方案:清洁接触区域,必要时更换新的连接器。
    3. 问题:FPC变形
    - 解决方案:在FPC上安装加强板,减少变形影响。

    总结和推荐


    综上所述,这款0.5mm PITCH FPC CONNECTOR凭借其出色的电气性能、机械性能以及广泛的适用性,在高密度连接的应用场景中具有显著的优势。无论是智能手机还是可穿戴设备,都能为其提供可靠、高效的连接解决方案。我们强烈推荐使用这款产品。

545501371参数

参数
板上高度 1.2mm
额定电流 500mA
连接器/触头类型 底部
针脚数 13pin
间距 500μm
扁平柔性类型 FFC,FPC
外壳颜色 -
端接 焊盘
触头镀层
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
