52852-0870-TR250

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500mA 贴片安装 14.3mm(长度)*6.8mm(高度)
供应商型号: EL-52852-0870-TR250
供应商: 海外现货
标准整包数: 1

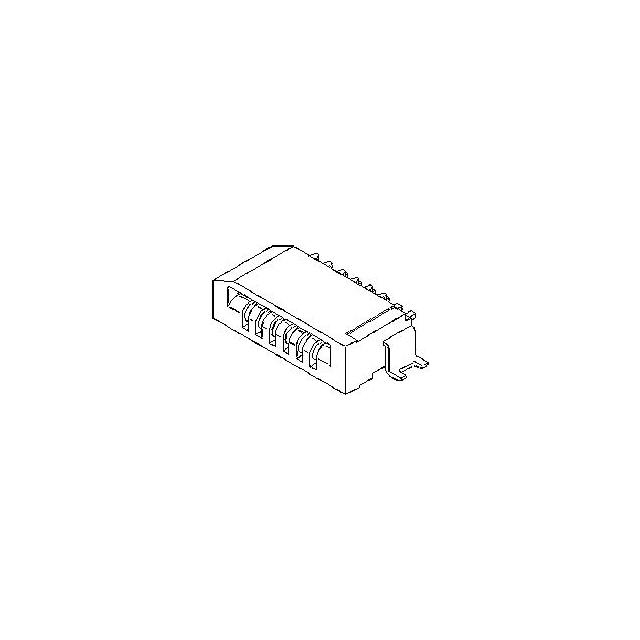

MOLEX FFC/FPC连接器 52852-0870-TR250

52852-0870-TR250概述

    电子元器件产品技术手册:Easy-On 1.00mm Pitch FFC/FPC Connector

    1. 产品简介


    Easy-On 1.00mm Pitch FFC/FPC Connector 是一款专为柔性扁平电缆(FFC)和柔性印刷电路板(FPC)设计的表面贴装(SMT)连接器。该产品采用直角接线方式,非零力插入(Non-ZIF),底部接触设计,提供8个电路通道。这种连接器因其高密度、可靠性和多功能性,在消费电子、便携式设备和通信设备等多个领域广泛应用。

    2. 技术参数


    | 参数 | 描述 |

    | 产品型号 | 0528520870 |
    | 灵活性 | 非零力插入(Non-ZIF) |
    | 电路数(已加载) | 8 |
    | 电路数(最大) | 8 |
    | 接触位置 | 底部 |
    | 耐用性(最大插拔次数) | 10 |
    | 燃烧等级 | 94V-0 |
    | 连接高度 | 3.10mm |
    | 金属材料 | 磷青铜 |
    | 插拔面镀层 | 锡铋合金 |
    | 终端镀层 | 锡铋合金 |
    | 净重量 | 273.000毫克 |
    | 排数 | 1 |
    | 角度 | 直角 |
    | PCB定位 | 否 |
    | 表面贴装 | 是 |
    | 温度范围(操作) | -20°C至+80°C |
    | 导电率(最大每触点) | 0.5安培 |
    | 电压(最大) | 50V交流(有效值)/直流 |

    3. 产品特点和优势


    Easy-On 1.00mm Pitch FFC/FPC Connector 在设计上具备多项优势:
    - 高密度设计:适合紧凑型设备应用,提供更高的集成度。
    - 耐用性:可经受高达10次的插拔操作,确保长期可靠性。
    - 良好的温度适应性:可在-20°C至+80°C的宽温度范围内稳定工作,适用于不同环境条件。
    - 低燃点材料:符合94V-0燃烧等级标准,提高安全性。

    4. 应用案例和使用建议


    此连接器适用于多种设备,如智能手机、平板电脑、便携式医疗设备及各种手持电子设备。使用时应注意以下几点:
    - 正确的焊接工艺:确保连接器在PCB上的焊接牢固,以保证电气连接的稳定性。
    - 环境考虑:避免在极端高温或低温环境中长时间使用,以防影响连接器的性能。
    - 合理布线:在布线时注意走线路径,减少信号干扰,提高传输质量。

    5. 兼容性和支持


    - 兼容性:本产品可与其他符合FFC/FPC标准的柔性电缆和电路板配合使用。
    - 支持:莫仕公司提供详尽的技术文档和客户支持,帮助用户更好地了解和使用该产品。用户可通过官方网站获取最新资料和支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器在多次插拔后出现松动 | 检查焊点是否牢固,必要时重新焊接。 |
    | 电气连接不稳定 | 确保电路板正确接地,并检查布线是否正确。 |
    | 温度过高导致性能下降 | 确保设备工作在规定的工作温度范围内。|

    7. 总结和推荐


    总体来看,Easy-On 1.00mm Pitch FFC/FPC Connector 是一款集高性能、高可靠性和易用性于一身的产品。它的高密度设计、耐久性和优良的电气性能使其成为多领域电子设备的理想选择。因此,强烈推荐使用该产品,特别是在需要紧凑布局和高可靠性连接的应用场景中。

52852-0870-TR250参数

参数
板上高度 -
扁平柔性类型 -
间距 -
连接器/触头类型 -
端接 焊盘
针脚数 -
额定电流 500mA
外壳颜色 -
触头镀层 -
长*宽*高 14.3mm(长度)*6.8mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 盒装

52852-0870-TR250厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

52852-0870-TR250数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 52852-0870-TR250 52852-0870-TR250数据手册

52852-0870-TR250封装设计

查看详情并下载
Symbol
Footprint
3D Model
