39281123

厂牌: MOLEX
产品描述: Molex 4.2mm间距12p双排排针 线对板连接器, Mini-Fit Jr.系列, 直角, 通孔安装
供应商型号: 14M-39281123
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 插座/母插口 39281123

39281123概述

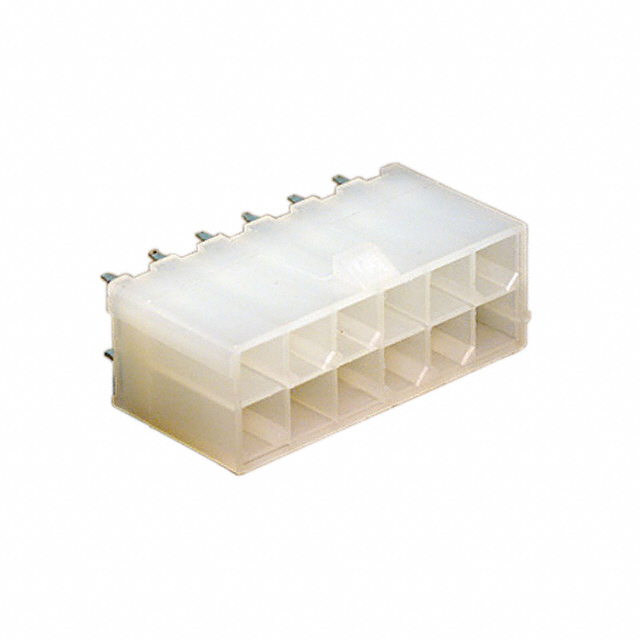

    Mini-Fit Jr. Vertical Header: 4.20mm Pitch, Dual Row, 12 Circuits

    产品简介


    Mini-Fit Jr. 垂直接线端子是一款由 Molex 公司设计生产的高品质 PCB 接线端子,适用于电源和线到板连接。它采用4.20mm间距,双排结构,12个电路,并且配备了PCB锁扣功能,确保稳定可靠的连接。此外,该产品为无卤素材料,符合RoHS标准,适合各种工业和消费电子产品应用。

    技术参数


    - 接触电流:最高9.0A
    - 最大电压:600V
    - 电路数(已加载):12
    - 电路数(最大):12
    - 树脂颜色:自然色
    - 耐用性(最大插拔次数):30次
    - 温度范围:-40°C 至 +105°C
    - PCB厚度推荐值:1.60mm
    - 极化:对插座极化和对PCB极化均有
    - 锁扣功能:支持
    - 焊接工艺:波峰焊

    产品特点和优势


    Mini-Fit Jr.垂直接线端子具有如下特点和优势:
    - 高可靠性:最多可达30次插拔,保证长期稳定的连接性能。
    - 低功耗:最高电流可达9.0A,电压可达600V,适用于高电流应用场合。
    - 环保材料:无卤素,符合RoHS标准,满足现代环保要求。
    - 宽温范围:工作温度范围广,可在极端环境下可靠运行。
    - 易于维护:具有锁定机制,确保插头插入时的安全性。

    应用案例和使用建议


    Mini-Fit Jr.接线端子广泛应用于电力传输、汽车电子、工业自动化及消费电子产品等领域。在实际应用中,建议根据具体电流需求选择合适的终端,例如,在需要更高电流的情况下,可以考虑使用Mini-Fit Plus HCS系列45750终端,与46015接线端子配合使用,以实现高达13A的单路电流承载能力。

    兼容性和支持


    Mini-Fit Jr. 接线端子与 Mini-Fit TPA2 和 Mini-Fit Sigma 双排插座壳体兼容。制造商提供详尽的技术支持和售后服务,包括产品规格书、安装指南和维护手册等文档资源,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题:如何正确安装Mini-Fit Jr.接线端子?
    解答:确保将接线端子正确安装到PCB上,并使用适当的焊接工艺进行固定。在安装前,建议参考产品手册以确保正确的操作步骤。
    - 问题:接线端子的最大工作温度是多少?
    解答:接线端子的工作温度范围为-40°C至+105°C。请确保在安装和使用过程中保持适当的温度范围。

    总结和推荐


    Mini-Fit Jr.垂直接线端子以其卓越的性能、广泛的适用性和高度的可靠性在市场上获得了广泛的认可。其坚固的设计、出色的电气特性和环保材料使其成为各类电力传输和线到板连接应用的理想选择。因此,强烈推荐在您的项目中使用该产品。

39281123参数

参数
额定电流 9A
触头镀层 - 配接
类型 接头
防护等级 -
排数 2
触头镀层厚度 - 配接 900nm
针脚数 12pin
间距-配接 4.2mm
颜色 白色
长*宽*高 27.432mm(长度)*9.652mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

39281123厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39281123数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 39281123 39281123数据手册

39281123封装设计

查看详情并下载
Symbol
Footprint
3D Model
