2153461101

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 压接线, SQUBA 3.6系列, 20AWG, 75mm线规, 额定电流9 A
供应商型号: 2334670
供应商: 海外现货
标准整包数: 100
MOLEX 扁平带状线缆 2153461101

2153461101概述

    电子元器件产品技术手册解析
    本文将对一款名为“Squba”的电子元器件产品进行详细的介绍,包括其基本功能、技术参数、产品特点、应用场景以及常见问题解答等内容。

    产品简介

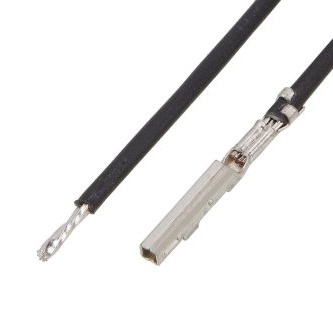

    产品名称:Squba
    产品类型:预压接引线,3.6 mm女性至卷尾式
    主要功能:提供稳定可靠的电源和信号连接,适用于各种电气设备的连接和维修
    应用领域:广泛应用于工业自动化、电力系统、电信设备以及其他需要高性能连接器的领域

    技术参数


    - 电流最大值:9.0A
    - 电压最大值:600V
    - 电缆长度:75.00mm
    - 电路数量(加载):1
    - 电路数量(最大):1
    - 颜色:黑色
    - 性别:女性-卷尾式
    - 接口样式:压接或压缩
    - 电线绝缘直径:1.90mm-2.40mm
    - 电线尺寸(AWG):20
    - 镀层最小厚度:2.540µm
    - 插合接口间距:3.60mm
    - 材料:金属(铜合金),塑料(改性聚苯乙烯)

    产品特点和优势


    1. 高可靠性:采用压接或压缩接口,确保连接稳固可靠。
    2. 宽工作范围:支持高达600V的工作电压和9.0A的电流。
    3. 抗环境影响:符合欧盟RoHS和REACH标准,无卤素设计。
    4. 易于安装:简单的压接工艺,方便快捷的安装过程。

    应用案例和使用建议


    - 应用案例:该产品常用于工业自动化设备中,例如传感器和执行器之间的连接。
    - 使用建议:为了确保连接的安全性和可靠性,在选择电线时应注意电线绝缘直径的匹配。此外,定期检查和维护可以延长产品的使用寿命。

    兼容性和支持


    - 兼容性:支持UL 11028电线类型,适用于多种工业标准。
    - 支持服务:供应商提供全面的技术支持和售后服务,帮助客户解决问题并提供维护建议。

    常见问题与解决方案


    1. 问题:如何正确安装Squba连接器?
    - 解决方案:首先确保电线的绝缘直径与插头规格匹配,然后按照制造商提供的说明书进行正确的压接操作。

    2. 问题:连接器接触不良怎么办?
    - 解决方案:检查电线和连接器是否有损坏或磨损,必要时重新压接以确保良好的接触。

    总结和推荐


    总的来说,这款“Squba”预压接引线凭借其高可靠性、宽工作范围和优良的环境适应性,在工业自动化和其他领域有着广泛的应用前景。我们强烈推荐使用这款产品,尤其是对于需要高性能连接器的场合。通过专业的技术支持和服务,客户可以最大限度地发挥产品的潜力,满足各种需求。
    本文综合了技术手册中的信息,希望能为工程师和技术人员提供有用的参考,使其能够更好地了解和使用这款电子元器件产品。

2153461101参数

参数
长*宽*高 75mm(长度)
零件状态 在售
包装方式 袋装

2153461101厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2153461101数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 2153461101 2153461101数据手册

2153461101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 7.3802
200+ ¥ 7.3802
1000+ ¥ 7.3802
库存: 1920
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 738.02
