KSJ-00033-04

产品分类: 其他工具
厂牌: MOLEX
产品描述: Molex Premise Networks RJ45梯形插座, 梯形插座, 六类, 无屏蔽
供应商型号: 2613285
供应商: 海外现货
标准整包数: 1

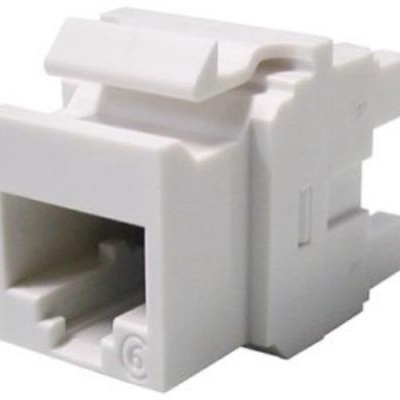

MOLEX 其他工具 KSJ-00033-04

KSJ-00033-04概述


    产品简介


    产品类型:RJ-45 Keystone Jack(快接模块)
    主要功能:RJ-45 Keystone Jack 是一种用于传输数据信号的电子元器件,符合 TIA/EIA-568-C.2 Category 6 和 ISO 11801 Category 6 等国际标准,适用于网络布线系统。
    应用领域:广泛应用于企业、学校、医院和家庭等各类场景中的局域网连接,支持568A/B两种接线方式,适用于不同类型的数据传输需求。

    技术参数


    - 机械特性:
    - 插拔寿命:最少750次插入周期
    - 接触材料:铜合金
    - 接触镀层:50μ”金/50μ”镍
    - 接触力:至少100g
    - 插头保持力:至少11磅
    - 模塑外壳:阻燃热塑性塑料 UL94V-0
    - 电气特性:
    - 接口电阻:20毫欧姆
    - 初始接触电阻:2.5毫欧姆
    - 绝缘电阻:大于100兆欧姆
    - 适用线径:22-24 AWG实心导线
    - 光学特性:
    - 无光信号处理能力
    - 尺寸和重量:
    - 尺寸:23(H) x 18(W) x 30.6(D) mm
    - 重量:28克

    产品特点和优势


    - 专利V形IDC接触设计:采用V形IDC接触设计,能够承受多次接线操作而不疲劳,确保长期稳定性能。
    - 快速接线和电缆固定:拥有尖锐的IDC塔楼,加速接线过程并增强电缆的保持力。
    - 双色标示:提供568A/B两种接线方式的标识,方便接线。
    - 兼容性:符合标准的快接孔设计,可与市场上常见的多种品牌产品兼容,如Wiremold®、Tyco®、Krone®、Leviton® 和Hubbell®。
    - RoHS合规:符合RoHS标准,环保安全。
    - 支持多种工具:可以用行业标准的压接工具进行安装。
    - RJ-11/RJ-12兼容:可以兼容RJ-11和RJ-12接口。

    应用案例和使用建议


    - 应用案例:
    - 商业办公室:构建高速数据传输网络。
    - 学校:支持多媒体教室和学生宿舍的数据连接。
    - 医院:实现高效可靠的医疗设备互联。
    - 使用建议:
    - 在安装时应确保所有接线端子都正确无误,避免接触不良导致数据传输错误。
    - 定期检查和维护,确保设备长期稳定运行。

    兼容性和支持


    - 兼容性:兼容标准快接孔设计,适用于广泛的网络布线系统,如Wiremold®、Tyco®、Krone®、Leviton® 和Hubbell®。
    - 支持:提供详尽的技术支持和售后服务,通过电话和官方网站获取帮助。

    常见问题与解决方案


    - 问题一:接线过程中接触不良。
    - 解决办法:确认接触点清洁且接触良好,重新安装接线。
    - 问题二:信号传输不稳定。
    - 解决办法:检查线路是否存在破损,确保接线正确。
    - 问题三:长时间使用后插拔困难。
    - 解决办法:定期清理和维护接触点,减少摩擦。

    总结和推荐


    Molex Keystone Jack 符合国际标准,具备强大的电气和机械特性,具有优异的耐用性和可靠性,特别适合于需要高速数据传输的应用场景。其专利V形IDC接触设计、多种接线方式的支持、以及良好的兼容性使其在市场上具备很高的竞争力。我们强烈推荐使用这款电子元器件,以确保高效、稳定的网络连接。

KSJ-00033-04厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

KSJ-00033-04数据手册

厂牌 PDF简要描述 下载
MOLEX 其他工具 MOLEX KSJ-00033-04 KSJ-00033-04数据手册

KSJ-00033-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
