766500218

产品分类: 其他工具
厂牌: MOLEX
产品描述: Wire-To-Board Connector Kit
供应商型号:
供应商:
标准整包数: 0
MOLEX 其他工具 766500218

766500218概述

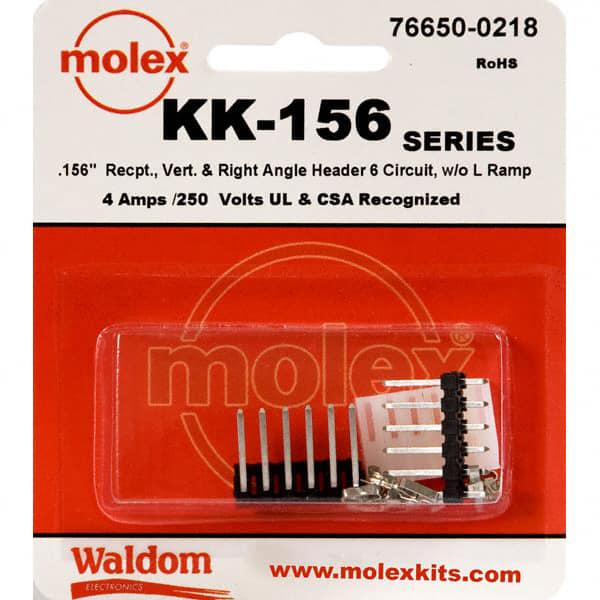

    KK-156 Connector Kit 技术手册

    产品简介


    KK-156 Connector Kit 是一款由 Molex 和 Waldom 共同设计制造的产品。作为“模块化”系统的一部分,这种连接器可以创建成千上万种不同的配置,使其非常适合于需要高度定制化的应用场合。产品类型为插接式连接器,主要用于电线到板端的连接。这些连接器适用于垂直和直角安装,能够在多种应用环境中提供稳定的电连接。典型的应用领域包括自动售货机、生产设备、工业仪器以及能源和电力设备。

    技术参数


    - 电流等级: 4 安培
    - 电压等级: 250 伏特
    - 针脚间距: 3.96 毫米(0.156 英寸)
    - 电路尺寸: 6 路
    - 线径: 24-18 AWG
    - 制造商: Molex / Waldom
    - 组装地点: 美国
    - 防水认证: EU 和中国 RoHS, UL 和 CSA 认证

    产品特点和优势


    KK-156 Connector Kit 的核心优势在于其灵活的配置能力。通过“构建块”式的连接器设计,用户可以根据具体应用需求定制连接器。此外,它的独特设计提供了诸如标准悬臂端子、高压接触压力、清洁氧化物的擦拭动作以及提升连接保持力的锁紧斜坡等特性。这些特点使得该产品在各种严苛的工业环境中表现出色。

    应用案例和使用建议


    在实际应用中,KK-156 Connector Kit 可以用于自动售货机、工业仪器以及生产机械设备等多种场合。为了确保最佳性能,建议在安装前检查所有组件是否完好无损,并按照制造商的指导手册进行正确安装和使用。例如,在进行连接时,应确保正确的线径和连接器之间的匹配,以避免损坏端子或降低电气性能。

    兼容性和支持


    此套件包含一系列 Molex 零部件,涵盖了包括 KK® Housing Receptacle、KK® 垂直和直角 Header 以及 Crimp Terminals 等在内的多种配件。这些组件均来自不同国家的生产基地,确保了全球供应。此外,Molex 提供了相关的手压工具和提取工具,尽管这些工具未包含在套件内,但可以单独订购。如果您有任何技术问题,可以通过 Molex 官方网站上的资源和支持页面获取帮助。

    常见问题与解决方案


    1. 问:如何确保连接器的稳定性能?
    - 答:在安装过程中,使用正确的工具进行压接和锁定操作,确保连接器和端子之间没有松动。

    2. 问:如何处理因线径不当导致的连接不良问题?
    - 答:选择符合要求的 24-18 AWG 线材,并确保正确的线径与端子匹配。
    3. 问:遇到连接器无法正常断开的情况怎么办?
    - 答:使用制造商提供的提取工具来安全地移除连接器,避免直接手动拉扯造成损害。

    总结和推荐


    综上所述,KK-156 Connector Kit 凭借其高可靠性和灵活性成为一种优秀的连接解决方案。其多样化的配置选项、高效的操作性能和广泛的应用范围使得该产品在市场上具有很强的竞争优势。强烈推荐给需要高度定制化连接解决方案的专业人士和企业。如需进一步了解详细信息,请访问 Molex 官方网站。

766500218参数

参数
零件状态 在售
包装方式 袋装

766500218厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

766500218数据手册

厂牌 PDF简要描述 下载
MOLEX 其他工具 MOLEX 766500218 766500218数据手册

766500218封装设计

查看详情并下载
Symbol
Footprint
3D Model
